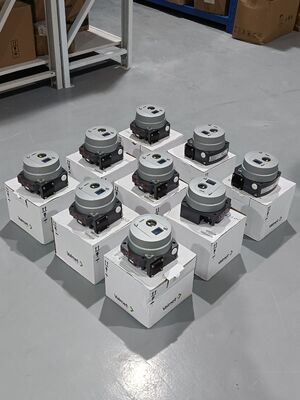

Neles ND9000 ハートフィールドバス SIL 2 認証とステンレス鋼のハウジングのインテリジェントバルブコントローラ

製品概要

Neles ND9000は、空圧アクチュエータの精密制御のために設計されたマイクロコントローラベースのインテリジェントバルブコントローラです。4-20mAまたはフィールドバス給電デバイスであり、入力コマンド信号と実際のバルブ位置を継続的に比較し、アクチュエータをそれに応じて調整します。ND9000は、すべての制御バルブアクチュエータおよびすべての産業分野で動作するように設計されています。

このユニットは非接触バルブ位置測定を使用しているため、フィードバック経路に機械的な摩耗部品はありません。ロータリーバルブとリニアバルブの両方をサポートし、単動式および複動式アクチュエータに同じデバイスを使用できます。ローカルユーザーインターフェース（LUI）またはリモートDTM/EDD構成により、コミッショニングは簡単です。1点キャリブレーション機能により、プロセス中のバルブにオペレーションを妨げることなく取り付けることができます。

ND9000は、TÜVによってIEC 61508に従ってSIL 2認証を受けています。自己診断、オンライン診断、パフォーマンス診断、通信診断を含む包括的な診断機能を備えています。このデバイスは、最大8000件のオンラインアラームとメンテナンスリマインダーを、25年間のデータ保持期間で保存します。高度な診断機能により、オペレータはバルブの摩擦、スプリングフォース、摩耗状態を監視して予知保全を行うことができます。

技術仕様

アプリケーション産業

Neles ND9000は、石油・ガス、化学処理、発電、パルプ・製紙、鉱業、一般産業オートメーションで使用されています。主な用途には、パイプラインおよびアクチュエータ制御、リアクターバルブ位置決め、タービンバイパス自動化、流量調整、鉱業浮選制御などがあります。このデバイスは、すべての主要なDCSシステムと統合でき、サードパーティ製アクチュエータ用の取り付けキットもサポートしています。海洋用途向けに、海洋承認済みのバージョンも利用可能です。

一般的な問題

• バルブ位置が範囲外のためキャリブレーションに失敗しました: エア供給圧力を確認してください。複動式アクチュエータの場合、予想される最小供給圧より約10 PSI低く設定してください。単動式アクチュエータの場合、アクチュエータ定格圧力を超えないでください。フィードバックレバーのHクリップが水平でまっすぐであり、バルブフィードバックシャフトと整列していることを確認してください。位置ずれは非線形フィードバックエラーを引き起こします。

• ERR / トラベルが短すぎます: オートチューン中に物理的なフィードバックシャフトの角度変化が最小電気測定しきい値に達しなかったことをポジショナが検出しました。取り付けとフィードバックリンケージの整列を確認してください。

• ERR / 制御偏差: バルブ位置が設定値から設定された制限を超えて逸脱しています。バルブの固着、摩擦の増加、またはエア供給の問題を確認してください。

• ハンチング検出警告: バルブの振動が検出されました。バルブを安定させるために、パフォーマンスレベルをより穏やかなものに変更してください。スプールバルブ容量がアクチュエータに対して十分であることを確認してください。

• 位置キャリブレーション失敗: 設定パラメータとコントローラ取り付けを確認してください。コントローラシャフトが正しく整列していることを確認してください。

• 温度センサー故障: 温度測定に失敗しました。測定精度が低下します。次のメンテナンス機会にNDデバイスを交換してください。

• 供給圧力制限超過: 供給圧力が指定された動作条件を超えました。エア供給レギュレータとコンプレッサー出力を確認してください。

交換モデル

Neles ND9000は成熟したインテリジェントバルブコントローラプラットフォームです。レガシー設置の場合、ND7000シリーズポジショナは直接の前身です。ND9000は、強化された診断機能とフィールドバスオプションを備えた機能的なアップグレードとして機能します。ND9103HX8TおよびND9106HX8Tは、ND9000シリーズ内の特定のモデルバリアントであり、強化された防爆認証を提供します。ベンダー間の代替品については、注文前にアクチュエータの取り付け、トラベル範囲、および通信プロトコルを確認してください。
