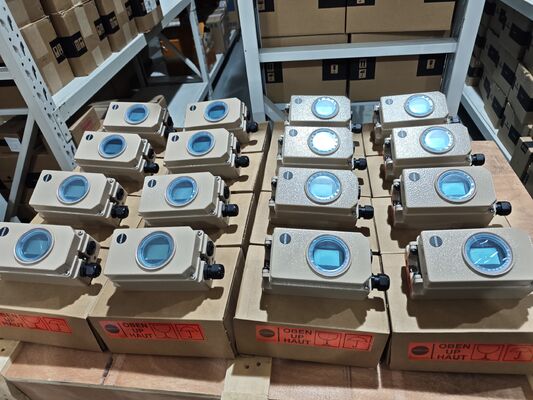

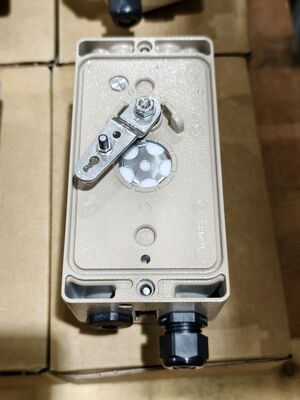

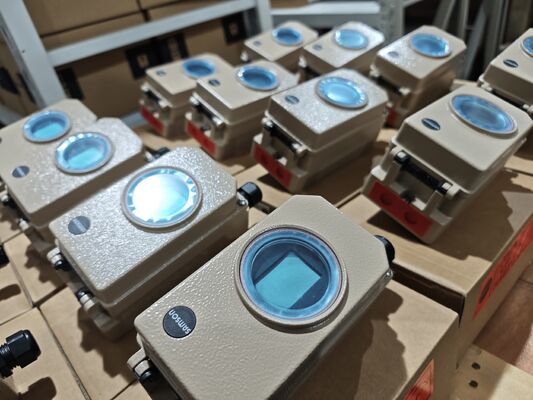

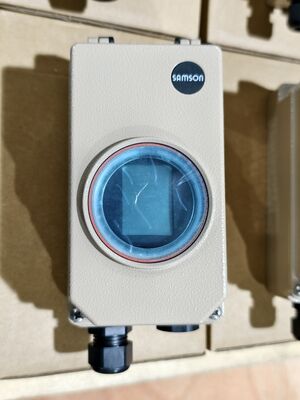

製品概要
サムソン3730-3は,HART通信を備えた電動気圧閥定位器で,気圧制御閥に固定するように設計されている.制御システムからの入力制御信号を実際のバルブ移動または回転角度と比較する単効または二重作用のポジショナーです動力装置に対応する気圧信号を出します
定位装置は自己校正で,制御バルブと気圧アクチュエータに自動的に適応します. 感受可能なギアなしで校正された移動センサーを備えています.機械的なトランスミッションの磨きには影響しない自動起動のための4つの異なる初期化モードを提供しています.装置が動いている間,バルブを動かさず,緊急時に位置付け装置を起動させる"Sub" (代替) モードを含む..
すべてのパラメータは,電源故障から保護された非揮発性EEPROMメモリに保存されます. 2本のワイヤーシステムには410 Ωの小さな電荷があります.LCDディスプレイは,回転可能な読み取り方向のおかげで,任意のマウント位置で読み取ることができます構成は,シンプルな1つのボタンのメニュー駆動操作,またはSSPシリアルインターフェース上でTROVIS-VIEWソフトウェアを使用してPCを通じて処理されます.
テクニカル仕様
| パラメータ | 仕様 |
|---|---|
| ブランド | サムソン |
| 通信プロトコル | ハート |
| 入力信号 | 4から20mA |
| データインターフェース | ワイヤレス |
| 診断 | EXPERTプラス バルブ診断 自己診断 NAMUR NE 107 ステータス |
| 供給圧力 | 1.4から7バー (20から105psi) |
| マウントタイプ | 線形および回転式アクチュエータ;単行または双行式 |
| バルブ移動 | 3.6から300mm |
| オープニングアングル | 24から100° |
| 動作温度 | -20〜+80°C |
| 保護装置 | IP66 / NEMA 4X |
| 住宅用材料 | 鋳造アルミニウムまたは不?? 鋼 |
| 電気負荷 | 410 Ω 20 mA で |
| 最低電流 | 3.6 mAの表示; 3.8 mAの動作 |
| 信号圧 (出力) | 0barから供給圧;ソフトウェアで1.4/2.4/3.7barまで制限 |
| 空気の質 | ISO 8573-1: 最大粒子の大きさ/密度 クラス4,油分量 クラス3,露点 クラス3 |
| 認証 | SIL対応;ATEX,IECEx,FM,CSA (バージョンによって) |
| 通信ソフトウェア | トロヴィス・ビュー,DTM利用可能 |
応用産業
サムソン3730-3は 化学および石油化学加工,発電,パルプと紙,一般工業自動化に使用されます.厳しい環境EXPERTplus 統合診断は制御バルブに対する予測的な保守を可能にします.
一般 的 な 問題
初期化エラー: 供給圧が1.4~7barの範囲内であることを確認します. 移動センサーが正しく接続され,バルブが固定されていないことを確認します.
校正の誤差はゼロゼロポイントは範囲外です 座標を確認して位置付け器を再起動します
通信状態のエラー: HART 通信配線を確認する.負荷抵抗が仕様 (410 Ω) の範囲内であることを確認する.通信バッファのオーバーラン,フレーム,または対等性エラーを検査する.
ポジショナーが入力信号に反応しない: 供給圧と気圧接続を確認します. 装置が正しい動作モードにあることを確認します.
バルブが最終位置に達しない: 出力圧力制限設定が低すぎないか確認します.チューブとアクチュエータの空気漏れを確認します.
温度センサーの故障: 温度測定が失敗.診断の精度は低下する可能性があります. 交換のための連絡サービス.
代替モデル
サムソン3730-3は 近い将来 生産を中止する 直接的な代替機は トロヴィス3730-3HART 7通信と最適化された EXPERTプラス弁診断の次の世代のスマートポジショナーですTROVIS 3730-3 は,接触式のない内部位置センサーを搭載し,以前のバージョンの空気消費量の半分を消費し,373xシリーズと同じマウントパーツを使用しています.このシリーズの他のモデルには3730-4 (プロフィバス) と3730-5 (ファウンデーションフィールドバス) が含まれる.クロスベンダー代替品については,Neles ND9000シリーズとMasoneilan SVI-IIシリーズが直接競争相手として頻繁に言及されています.
