スピラックス・サラコ SP7 スマートバルブポジショナ HARTフィールドバス 産業用蒸気バルブ用

製品概要

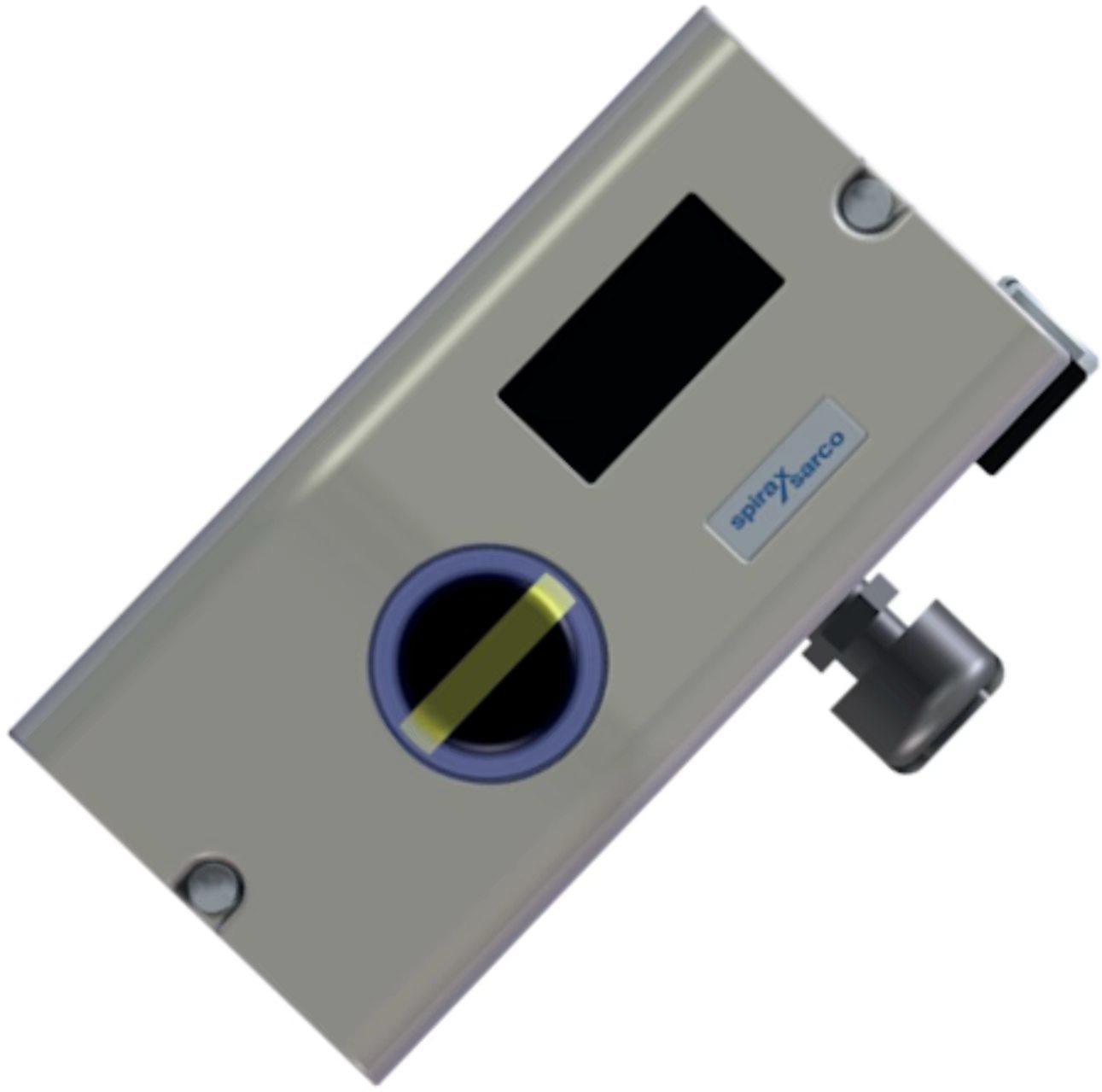

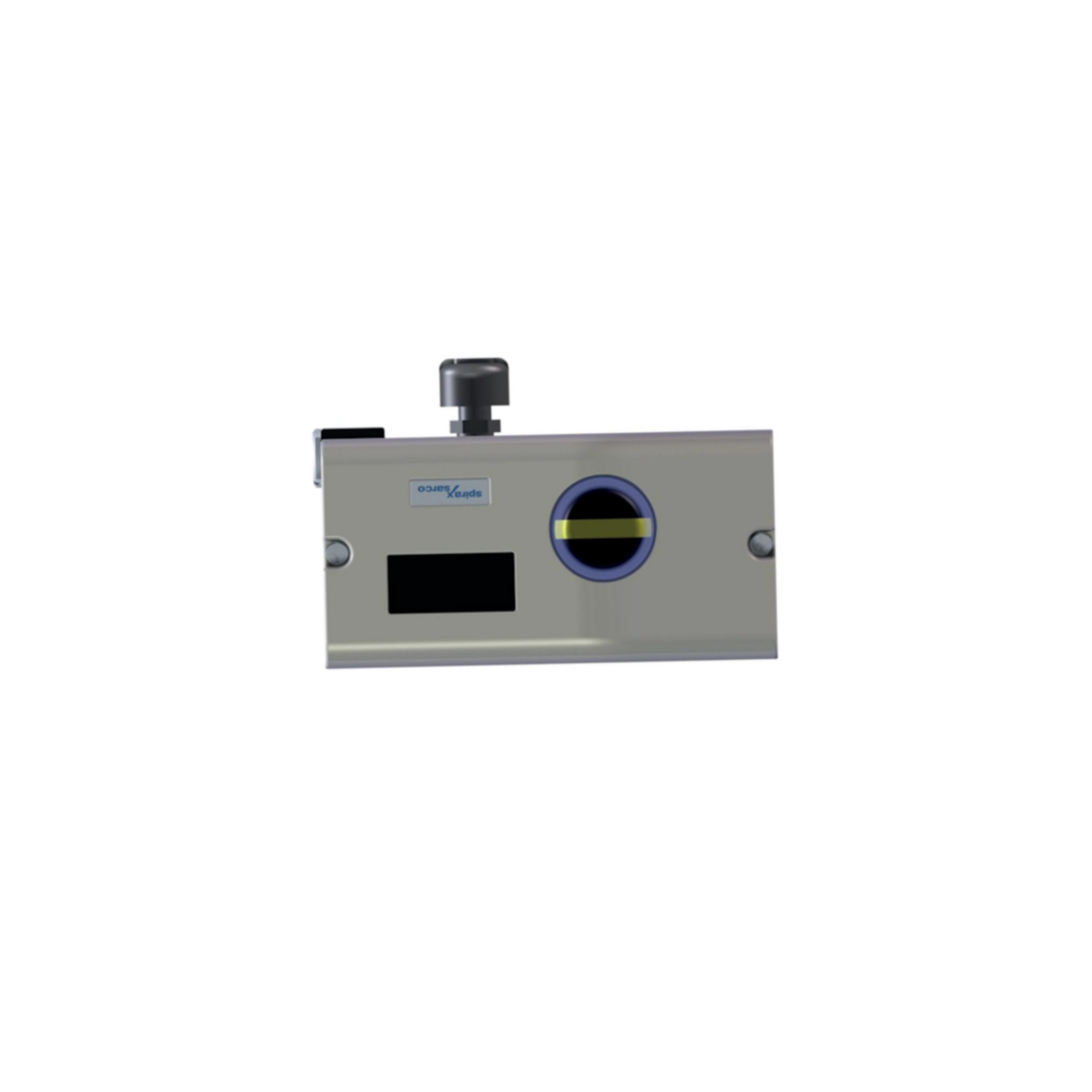

スピラクス・サルコSP7は,電子的に構成できるスマートな電圧気圧閥定位器である.NAMUR規格に従う気圧線形または回転式アクチュエータに搭載されている.装置は,バルブストロックと入ってくるmA信号が正確に比例を維持することを保証.

SP7-1*は,屋外使用のために処理された鋳型アルミのハウジングを使用. -57〜+57°の回転移動または -28〜+28°の線形移動を持つアクチュエータを搭載する.装着キットと圧力計ブロックはオプションとして供給することができます.制御信号はmAで,供給空気圧は1.4から6barの範囲です.位置付け器は制御信号の動作を逆転することもできます.

SP7-10はローカル通信インターフェース (LCI) を標準搭載している.オプションのHARTモジュールは20mA信号での通信を可能にする.HART 5またはHART 7が利用可能である.SP7-11はPROFIBUS PAを使用している.,SP7-12は FOUNDATION フィールドバスを使用します デジタル入力では制御システムの機能が起動し デジタル出力は集団アラームや故障メッセージを送信しますSP7は,市場で最もエネルギー効率の良い位置付け装置の1つです安定状態の最大空気消費量は0.015SCFM 〜 50倍まで,類似の電圧定位装置よりも優れている.

テクニカル仕様

応用産業

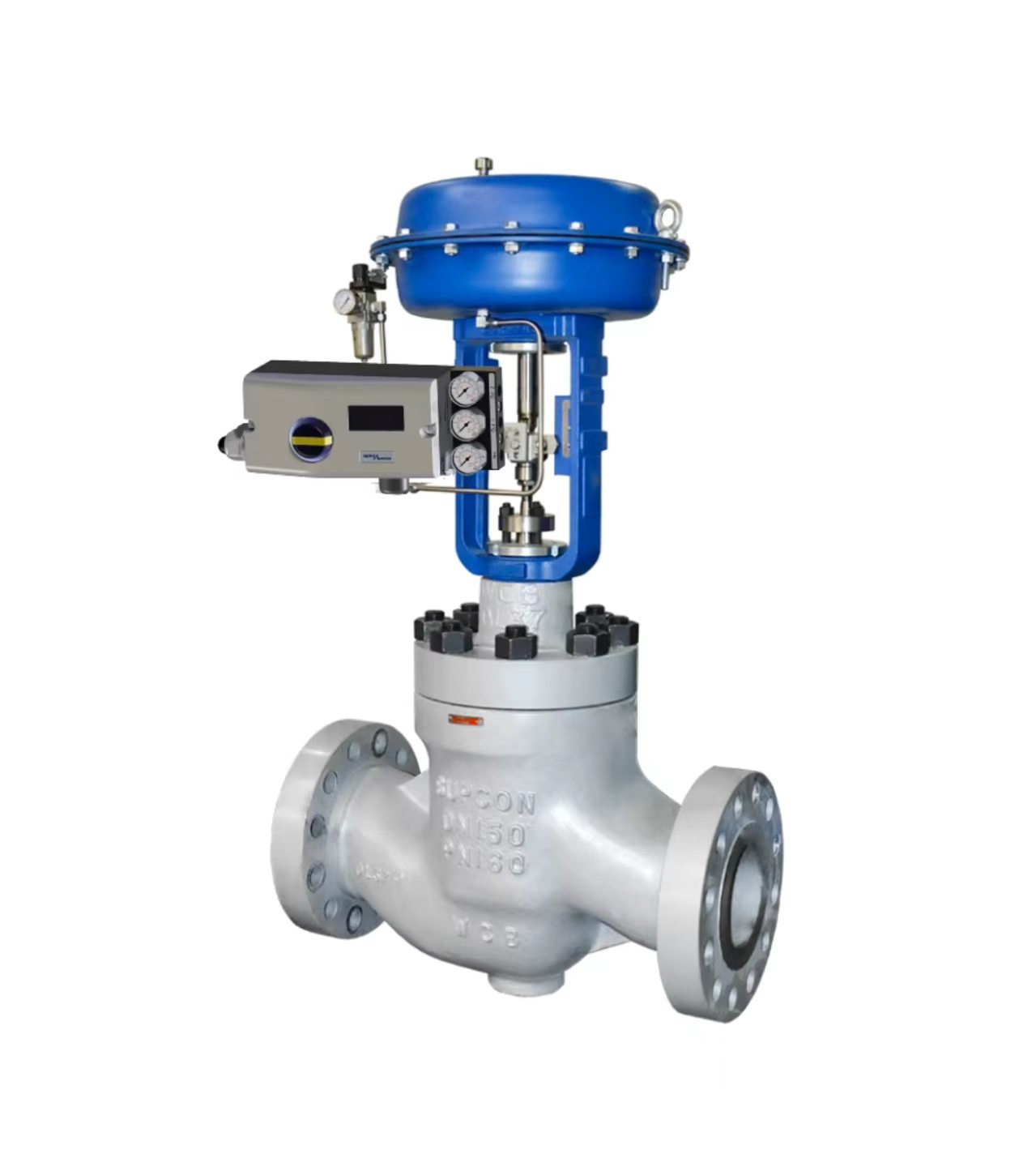

SP7は,蒸気制御システム,プロセスの加熱と冷却,食品および飲料用事品,製薬のクリーン蒸気,および一般的な産業用バルブ制御に使用されています.信頼性の高いデジタル位置付けと低エネルギー消費が重要なアプリケーションに適していますこのポジショナーは,Spirax Sarco BVA300,PN1600,PNS3000,PNS4000,PN9000,TN2000シリーズを含む,NAMUR対応のアクチュエータと動作します.

一般 的 な 問題

• ポジショナーが入力信号に反応しない:供給空気圧が1.4~6bar以内に確認します.空気接続が安全であることを確認します.空気質がISO 8573-1:2010クラス3を満たしていることを確認します.3:3.

• バルブ位置が入力信号と一致しない: 特徴曲線の設定を確認します. 動作方向が正しく設定されていることを確認します. ゼロポイントを再校正します.

• バルブ応答が遅い: 供給気圧とフィルターを確認します. 供給気管が制限されていないことを確認します.

• エラー10 (電源が切断された):電源は少なくとも20ミリ秒間中断されました. 動作装置は安全な位置に移動します. 約5秒後,ポジショナーは自動的にリセットされます.

• ERROR 11 (RAMのエラー)動作装置は安全な位置に移動します. 約5秒後,位置付け器はリセットされ,RAMは再起動します.

• SENS_ERR (位置センサーが不具合): 位置センサーが壊れている. 交換のための連絡サービス.

• アラーム1 (位置付け装置と動作装置の間の漏れ): パネムチューブとフィッティングを漏れがないかチェックします.

• アラーム 2 (設定点電流範囲外): 入力信号源と配線を確認する.

代替モデル

スパイラックス サルコ SP7は,現在の世代のスマートポジショナープラットフォームです. SP8 スマートポジショナーは,同じ製品ラインの次のレベルオプションです.長期間のデータトレンドを備えた高度なバルブ診断を提供し,現在のバルブ性能を新しい制御バルブと比較するベンチマーク. 古いインストールでは,SP7は,古いSpirax Sarco EP5/EP6シリーズポジショナーと空気力のみのポジショナーからアップグレードとして機能します. バイアス代替品については,アクチュエータのマウントを確認します.移動距離オーダーする前に 通信プロトコルです
