製品概要

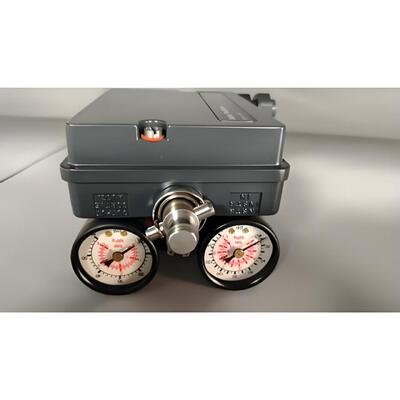

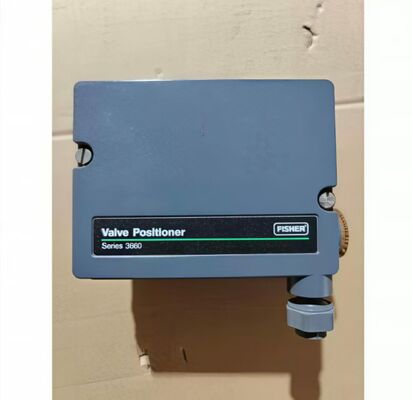

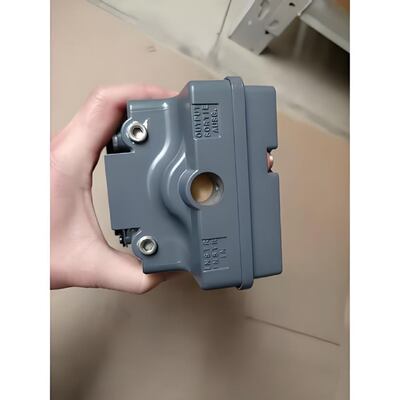

フィッシャー3661は,スローリングサービスにおけるスライディングストームバルブ用の電動気圧単効バルブポジショナーです.制御装置から標準のミリアンペア直流入力信号に比例するバルブ位置を提供.
設計では,ほとんどのプラント環境の振動に耐える正確な,迅速な反応する計測装置が提供されています.低安定状態の空気消費は効率的な操作をサポートします.簡単に調節可能な増幅とダミング調整 特定のアプリケーション要件のための位置付け器の安定性を微調整する.
3661は標準的なミリアンペア直流入力信号を受け入れており,分割範囲機能と調整可能なゼロとスパンを提供します. 3661定位装置のほとんどの部品は交換可能です.部品の在庫を削減するケースとカバーは,機械的な振動や粗い扱いに耐える. 蓋が置かれるとゼロとスパン調整ができます.
位置計はフィッシャー657,667,1250,1250R,3024S,GXアクチュエータで動作する.また,バウマンアクチュエータにも搭載できる.
テクニカル仕様
| パラメータ | 仕様 |
|---|---|
| ブランド | フィッシャー |
| 通信プロトコル | 4-20mA アナログ |
| 入力信号 | 電源 4〜20mA DC常流 最大30Vの負荷電圧 |
| データインターフェース | ワイヤレス |
| 診断 | 違う |
| 最大出口圧 | 90psi |
| マウントタイプ | アクチュエータを装着 |
| 動作温度 | 標準温度 |
| 位置制御 | 調節する |
| 供給メディア | 空気 |
| 地域分類 | 本質的に安全で,燃焼しない,塵 |
| 認証 | CSA,FM,ATEX,IECEx,CUTR,ペソ,KGS,INMETRO,RCM |
| 安全認証 | NIL |
| 行動 | 単効性 |
| 互換性のあるアクチュエータ | フィッシャー 657,667,1250,1250R,3024S,GX;バウマン・アクチュエーター |
応用産業
フィッシャー3661は,石油化学,発電,水処理,紙,食品および飲料産業で使用される.スライディングストームバルブでの絞め込みアプリケーションに適しています.
一般 的 な 問題
入力した出力信号がない: 詰まったノズルをチェック ノズルを清掃 空気供給圧を確認
遅いまたは異常な出力圧: 供給圧が仕様範囲内にあることを確認します.空気力増幅器とノズル/フラッパー組をチェックします.
線形反応が悪い: ゼロスプリング調整を確認します.範囲調整メカニズム位置を確認します.
ポジショナーが反応しない: 供給圧と気圧接続を確認します.コンバータが4〜20mAの信号を受信していることを確認します.
空気漏れ: オーリング,ガスケット,弁の着用をチェックし,必要に応じて交換する.
代替モデル
フィッシャー3661は 現代のデジタル通信と 先進的な診断のためのFisher DVC6200 または DVC2000 デジタルバルブコントローラが現在の世代の代替品です既存の装置では,3661は3660の気圧位置付け器の電動気圧対応機として機能します. 複数のベンダーによる代替品については,アクチュエータのマウント,走行距離,注文前に入力信号の互換性.
