製品概要

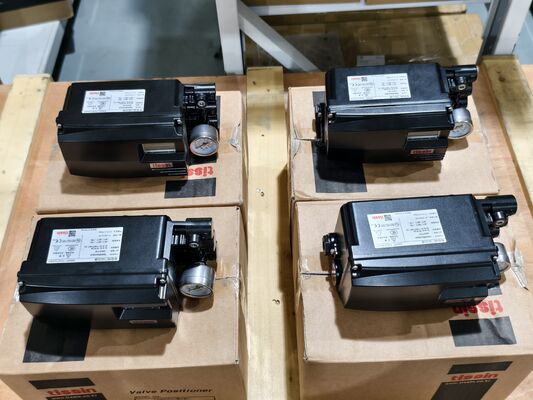

Tissin TS800は、制御室、DCS、または信号発生器からの4-20mA DC入力信号を受信し、バルブアクチュエータへの空気圧を比例的に調整してバルブ開度を精密に制御するスマートバルブポジショナです。内蔵マイクロプロセッサにより、自動設定、PID制御、HART通信が可能です。
本機は、LCDディスプレイと4つのプッシュボタンを備え、迅速かつ容易なローカルキャリブレーションが可能です。部分ストロークテスト（PST）機能、アラーム機能、内蔵自動/手動スイッチ、自己診断機能を搭載しています。IP66/NEMA 4Xエンクロージャは、過酷な産業環境から保護します。大流量パイロットバルブはバルブ制御速度を向上させ、設計は強力な振動および耐衝撃性を提供します。
TS800は、リニア（10～150mm）およびロータリー（0～90°）アクチュエータの両方をサポートします。オプション機能には、4-20mA DCポジション送信機、HART通信モジュール、リミットスイッチモジュールが含まれます。本機は、本質安全防爆およびCSA防爆認証を取得しています。重量パラメータ重量ブランド
Tissin
| 通信プロトコル | HART（オプション） |
|---|---|
| 入力信号 | 4～20mA DC |
| 入力インピーダンス | 500 Ω（20mA DC時） |
| 供給圧力 | 0.14～0.7 MPa（20～100 PSI） |
| ストローク | 10～150mm（リニア）/ 0～90°（ロータリー） |
| エア接続 | 1/4 NPT重量1/8 NPT重量1/2 NPT |
| エンクロージャ保護 | IP66 / NEMA 4X重量アルミダイカスト（標準）; ステンレス鋼316（オプション）重量2.2 kg（アルミ）/ 4.2 kg（ステンレス鋼） |
| 周囲温度 | -30℃～+85℃（標準）; -40℃～+85℃（低温） |
| 爆発温度 | -40℃～+60℃（T5）/ -40℃～+40℃（T6） |
| 直線性 | ±0.5% F.S. |
| 感度 | ±0.2% F.S. |
| ヒステリシス | ±0.5% F.S. |
| 繰り返し性 | ±0.3% F.S. |
| エア消費量 | 2.3 LPM未満（供給 = 0.14 MPa） |
| 流量容量 | 100 LPM超（供給 = 0.14 MPa） |
| 防爆 | Tissin TS800は、石油化学、発電、水処理、製紙、および一般的な産業プロセス制御で使用されます。要求の厳しい環境での空気圧リニアおよびロータリーバルブアクチュエータの精密なスロットル制御に適しています。 |
| 認証 | ATEX、IECEx、CSA |
| 適用産業 | Tissin TS800は、石油化学、発電、水処理、製紙、および一般的な産業プロセス制御で使用されます。要求の厳しい環境での空気圧リニアおよびロータリーバルブアクチュエータの精密なスロットル制御に適しています。 |
| 一般的な問題 | 入力信号の不一致 |
| ハンチングまたは振動 | |
| : フィールドで許可される範囲内でデッドバンド値を増やしてください。デッドバンドが低すぎると、目標点への探索が遅くなります。 | EEPROMエラー |
| : ポジショナがアクチュエータに対して高すぎたり低すぎたり、または遠すぎたりしないか確認してください。振動や外部衝撃によりポテンショメータギアとメインギアが位置ずれしていないか確認してください。 | 入力信号への応答なし |
| : 供給圧力が0.14～0.7 MPaの範囲内にあることを確認してください。空気圧接続が確実であることを確認してください。フィードバックレバーの取り付けを確認してください。 | バルブ応答が遅い |
: アクチュエータサイズが大きすぎる場合は、TbL値をTbL 4（LLS）に設定してください。
代替モデル
Tissin TS800は、現世代のスマートバルブポジショナプラットフォームです。TS805は同じシリーズ内のバリアントです。防爆認証が必要なアプリケーションでは、TS800シリーズは本質安全防爆およびCSA防爆オプションを提供します。ベンダー間の代替品については、注文前にアクチュエータの取り付け、トラベル範囲、および通信プロトコルを確認してください。
