製品概要

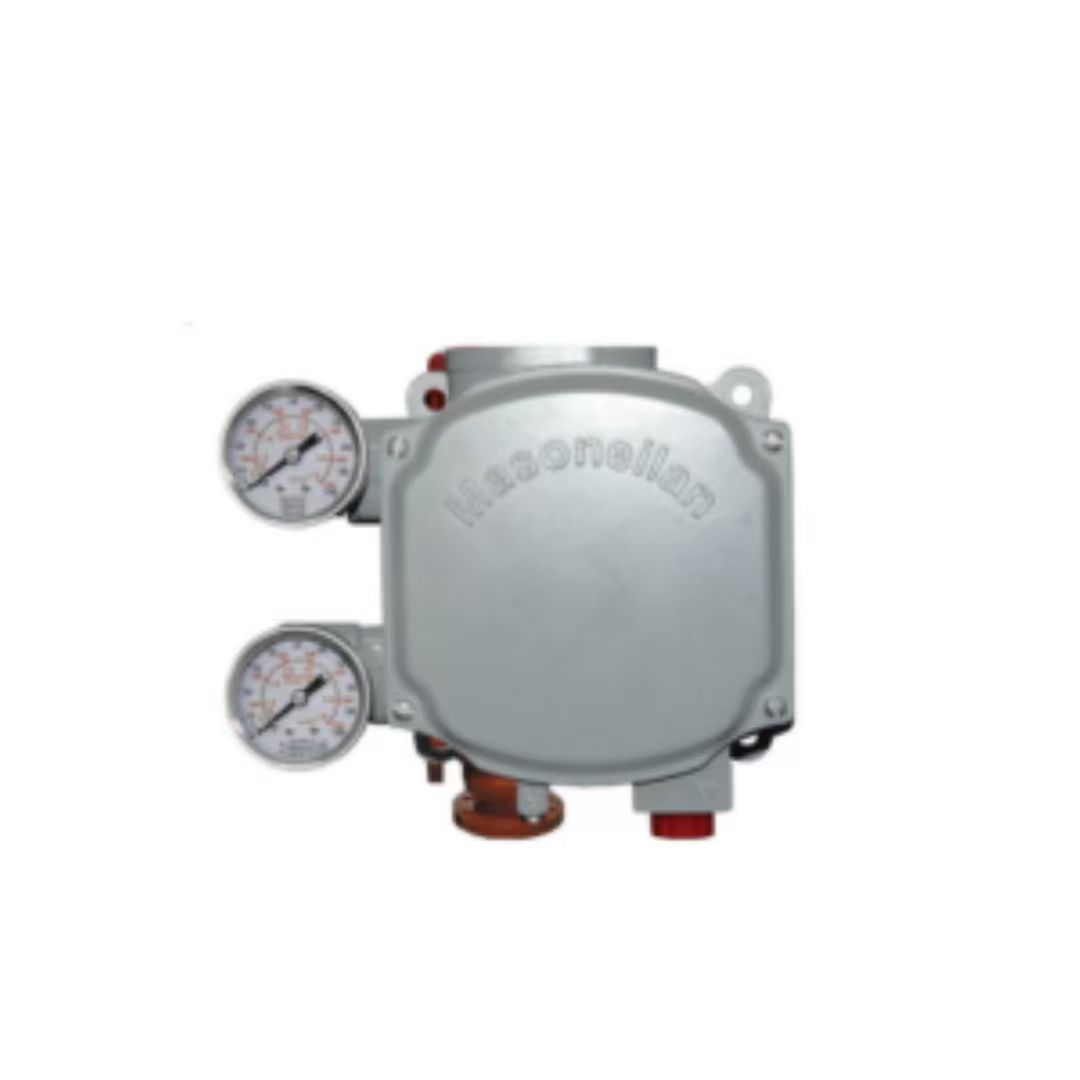

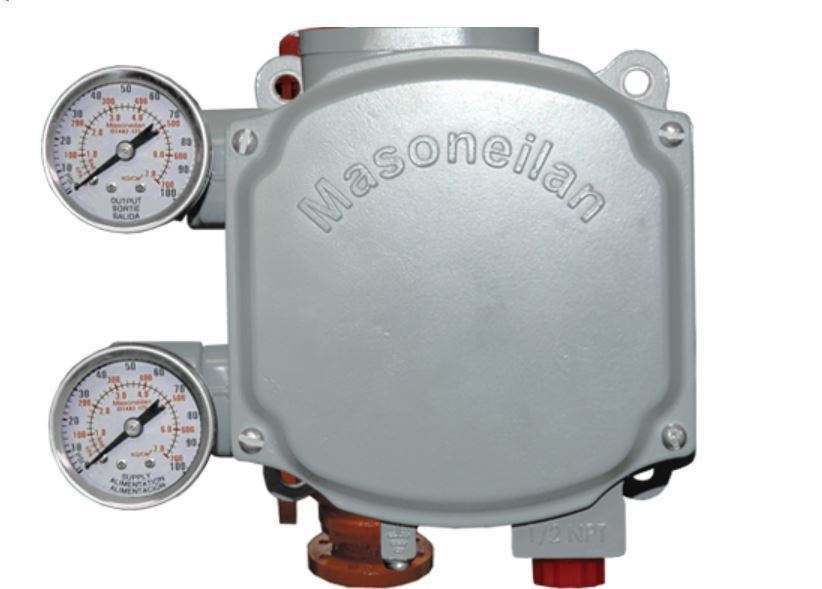

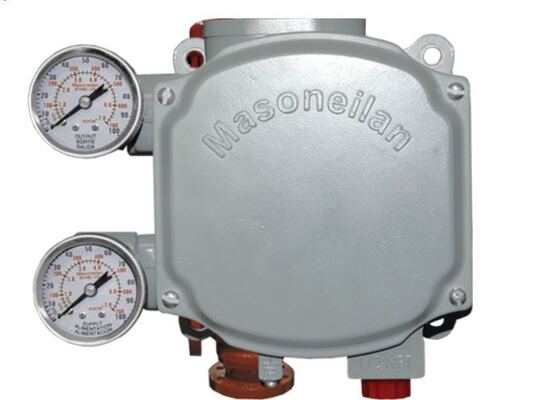

マソネイランSVI1000は,HART通信を使用するループ駆動デジタルバルブポジショナーである.単効気圧制御バルブのために設計されている.接触しない磁気フィードバックシステムは,機械的なリンクを取り除くユニットは4-20mAループから電力を汲んでおり,別々の供給は必要ありません.

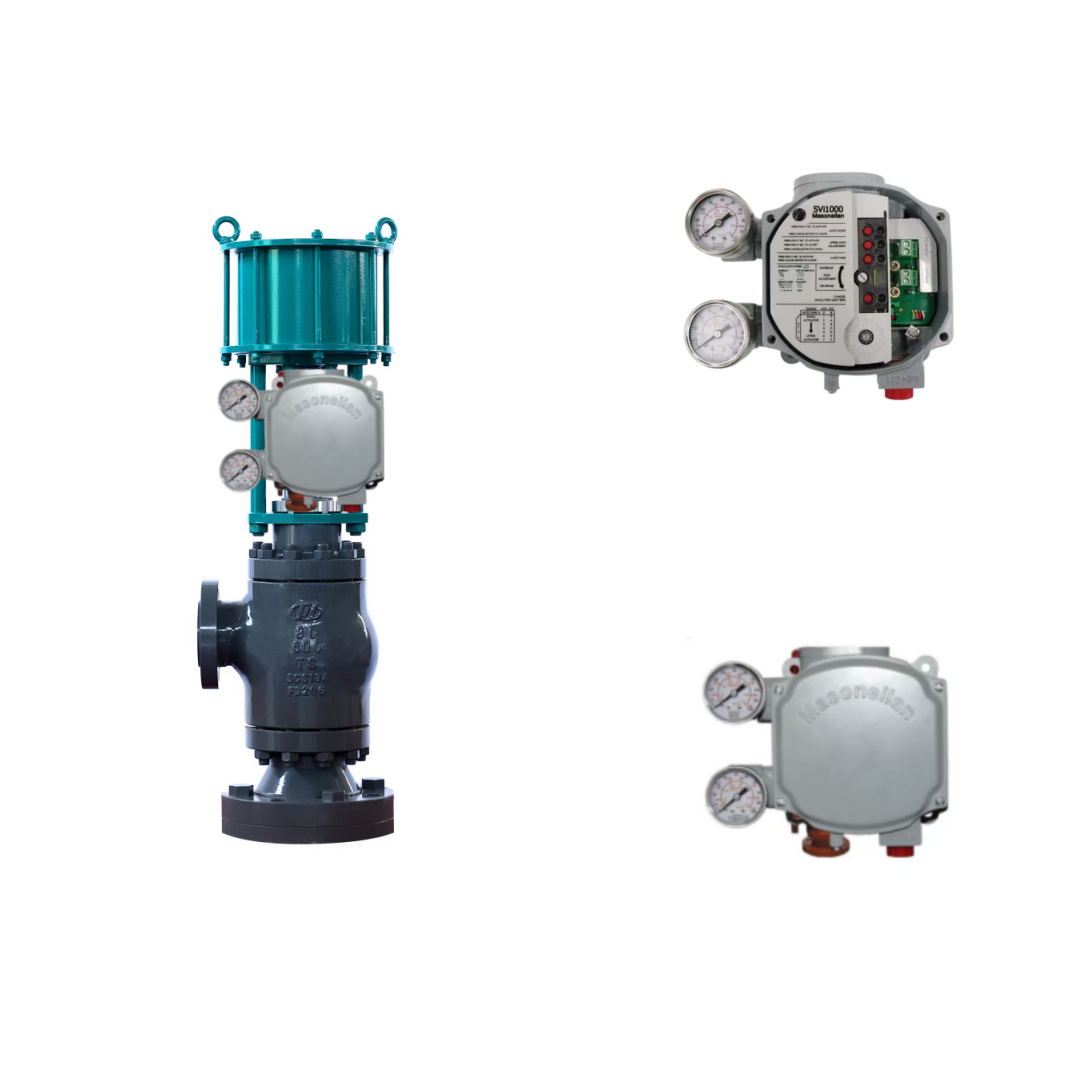

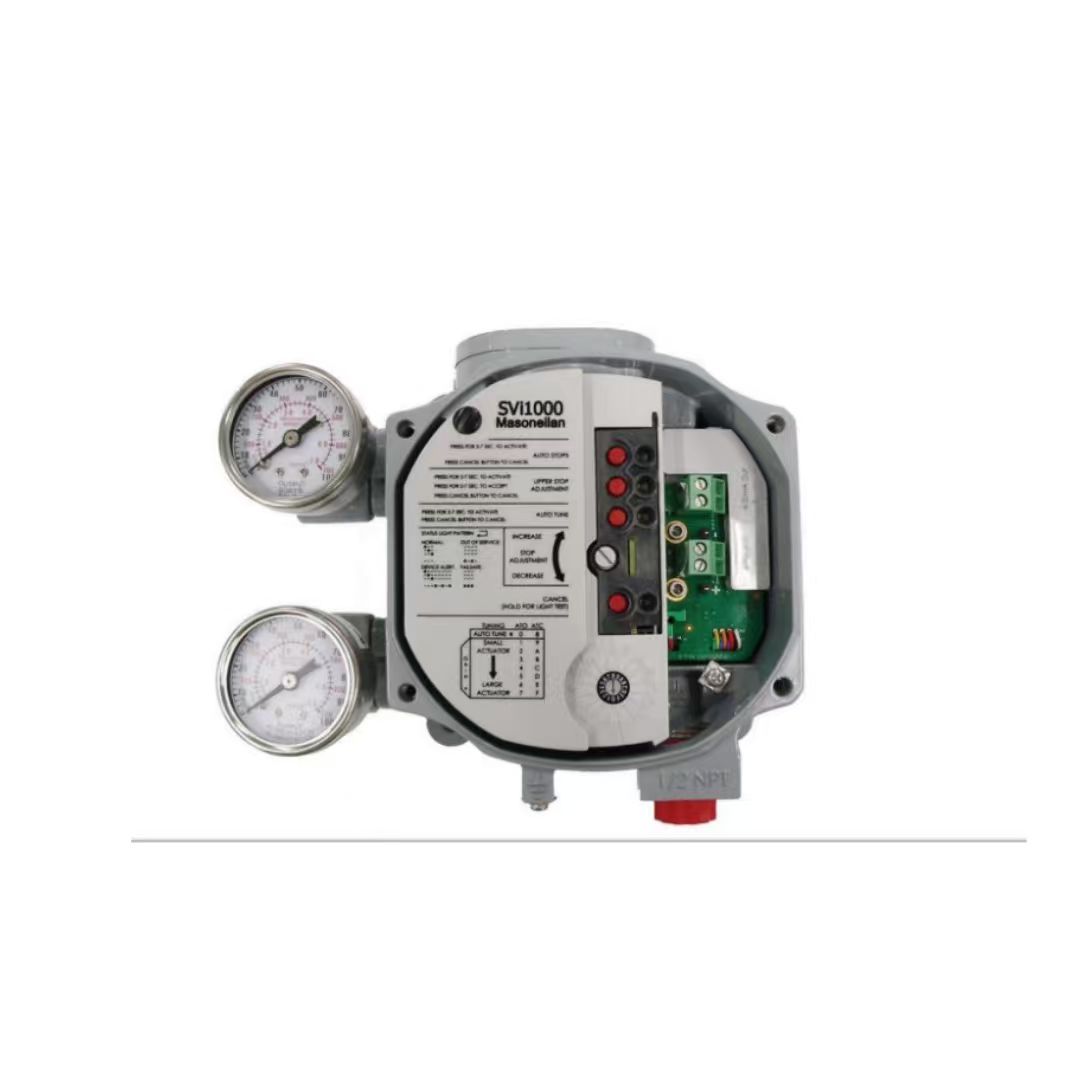

LED インジケーターのローカルプッシュボタンインターフェースは,一ボタン一機能のレイアウトに従います.ほとんどのバルブは5分以内に構成および校正できます.フィールドでHART Revision 5 または 7 を選択できます.位置表示のために内蔵された2つの固体スイッチが利用可能である.普遍的なマウントデザインは,線形および回転式アクチュエータの両方に適合する.
テクニカル仕様
| パラメータ | 仕様 |
|---|---|
| ブランド | マソネイラン |
| 通信プロトコル | HART (Rev. 5またはRev. 7,フィールド選択可能), 4-20mA アナログ |
| 入力信号 | 電動,ループ駆動 |
| データインターフェース | ワイヤレス |
| 診断 | 基本診断とアラート |
| 供給圧力 | 20〜100psi (1.4〜7bar) |
| マウントタイプ | アクチュエータを装着 |
| 動作温度 | -40°C から +85°C (-40°F から +185°F) |
| 貯蔵温度 | -50°C から +93°C (-58°F から +200°F) |
| 位置制御 | ストロング / モジュレーション |
| プロセス制御 | 流量,圧力,温度,レベル |
| 供給メディア | 空気 (乾燥,油なし) |
| 地域分類 | 本質的に安全で 燃焼しない |
| 認証 | ATEX,FM,FMc,IEC,CE |
| 住宅用材料 | 低銅アルミ合金 (ASTM 360),エポキシプライマーと灰色ポリウレタン上層 |
| 保護評価 | IP66 / NEMA 4X |
| 体重 | 2kg (4.5lb) |
| 最低電流 / 最大電流 | 3.2 mA / 24 mA |
| ターミナル電圧 | 9 Vdc @ 20 mA |
| 電気接続 | 単一 1/2 NPT 内糸 |
| 精度 | 全スケールの ±0.5% |
| ヒステレシス + デッドゾーン | 全スケールの ±0.3% |
| 繰り返し可能性 | 全スケールの ±0.3% |
| 開始時間 | < 500 ms |
| 瞬間の電源損失の影響 | < 100 ms |
| 出力信号 | 2つの構成可能な固体スイッチ,1A 30Vdc,NOまたはNC |
| オプション | /G (計測器), /IM (統合磁気フィードバック), /SW (固体スイッチ) |
応用産業
マソネイランSVI1000は,発電,化学加工,精製,石油化学,石油とガスに使用されています.典型的なアプリケーションには,蒸気タービン発電機,コンデンサ,冷却塔,熱回収蒸気発電機蒸留,水処理,クラッキング,混合,パイプラインの整合性,ガス圧縮シンプルな設定と信頼性の高い磁気フィードバックは,単効気圧弁の定期的なスロットリング制御に理想的です.
一般 的 な 問題
ポジショナーが入力信号に反応しない: 供給圧が20〜100psi内にあり,気圧接続が安全であることを確認します.デバイスモードが正常に設定されていることを確認します.
バルブ反応が遅いか全くない: 空気供給のセットポイントがスプリングの最終値プラス10psigよりも大きいことを確認します. 大容量のアクチュエータでは,充填中に供給の低下が15%未満であることを確認します.
位置誤差の警告: SVI1000 Basic DTM を使用してバルブシグネチャーを実行します. 緊密なパッキング,幹の蓄積,またはアクチュエータ摩擦を確認します. オートチューンまたはマニュアルチューニングを実行します.
限界電源 (すべてのLEDがオフ): 入力電流は3.85mA未満です. 校正と診断のためにループ電流を4mAに増加します.
カリブレーション失敗: 入力センサーの校正は許容範囲外でした.精密測定装置を使用して,境界限値に従って校正を行います.
ハードウェア障害 (SelfCheckError): 電源を2分切って再起動します. ValVueまたはHART ホストでアラームを削除します. 障害が続ければ,電子モジュールを交換します.
代替モデル
Masoneilan SVI1000は 基本的なデジタル位置付け器です 先進的なバルブ診断,より高い流量容量,または SIL グレードの安全機能を必要とするアプリケーションのためにSVI II AP シリーズまたは SVI3 シリーズは,同じ製品ラインから次のレベルのオプションですクロスベンダー代替品の場合は 注文前にアクチュエータのマウント,移動範囲,通信プロトコルを確認してください
