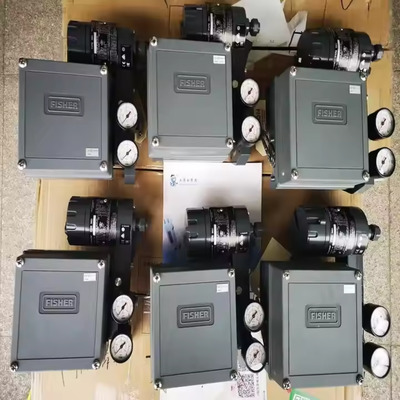

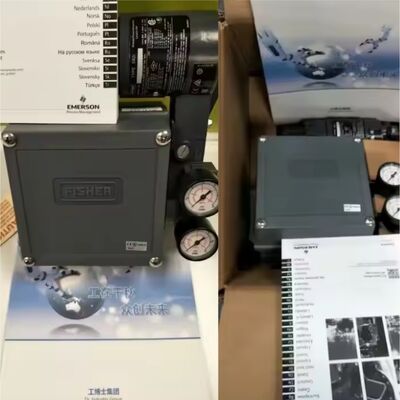

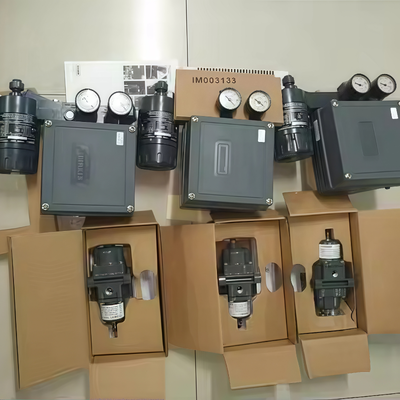

フィッシャー 3582i 電空ポジショナ 4-20mA 入力付き (制御弁用)

製品概要

Fisher 3582iは、ダイヤフラム駆動のスライディングステム制御バルブ用の電気空圧式バルブポジショナです。582i電気空圧コンバータと3582空気圧ポジショナを組み合わせたものです。コンバータは4-20 mA DC信号を受信し、ノズル/フラッパーシステムを介して比例空圧出力を生成します。この空圧信号はポジショナステージを駆動し、アクチュエータ供給圧力を調整して、入力信号によって指示された位置にバルブステムを保持します。

このユニットは、正確で高速な応答を提供し、プラントの振動に耐えます。定常状態の空気消費量は低く、効率的な運用をサポートします。モジュラー設計により、既存の3582空気圧ポジショナに582iコンバータをフィールドで追加して、電気空圧式運用に変換できます。

カバーを取り外せば、ドライバーとスパナでゼロとスパンを調整できます。ダイレクトおよびリバースアクションはフィールドで切り替え可能です。供給圧力とバルブ負荷の変更は、パフォーマンスにほとんど影響しません。ケースと内部材料は過酷な条件に耐え、ブリードエアが内部部品をパージして追加の保護を提供します。

技術仕様

アプリケーション業界

3582iは、ダイヤフラム駆動のスライディングステム制御バルブを使用するプロセス産業で使用されます。流量、圧力、温度、レベル制御を処理します。調整可能なゼロとスパン範囲は、スプリットレンジを含むすべての標準入力信号をカバーします。1つのポジショナファミリーが多くのアプリケーションをサポートし、プラント全体のスペアパーツ在庫を簡素化します。

一般的な問題

• ポジショナが入力信号に応答しない: 供給圧力と空圧接続を確認してください。ノズル/フラッパーアセンブリが詰まっていないこと、およびリレーが機能していることを確認してください。

• バルブステムの位置が入力信号と一致しない: ゼロとスパンのキャリブレーションを確認してください。カムの位置がアクチュエータのトラベルとアクションと一致していることを確認してください。

• 不安定な動作または振動: チューブと継手の空気漏れを点検してください。バルブパッキンまたはアクチュエータの過度の摩擦がないか確認してください。

• 供給圧力の変動が位置に影響する: 供給圧力が安定しており、推奨範囲内にあることを確認してください。3582iは供給圧力の変化の影響を最小限に抑えるように設計されていますが、極端な変動は依然として問題を引き起こす可能性があります。

交換モデル

3582iはレガシーな空気圧ポジショナ設計です。デジタル通信と診断が必要な新規設置には、同じ製品ラインの最新の同等品であるDVC6200またはDVC2000デジタルバルブコントローラがあります。582iコンバータは、既存の3582空気圧ポジショナにフィールドインストールして3582i構成にアップグレードできますが、ポジショナの取り付けと入力信号範囲の変更が必要になる場合があります。ベンダー間の代替品については、注文前にアクチュエータの取り付け、トラベル範囲、および入力信号の互換性を確認してください。
