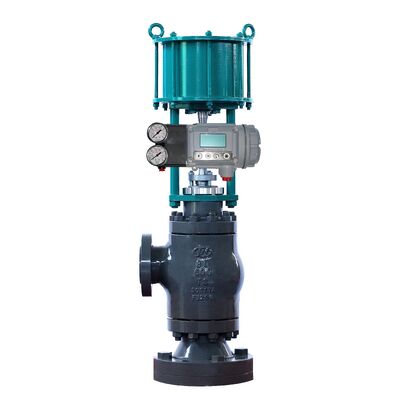

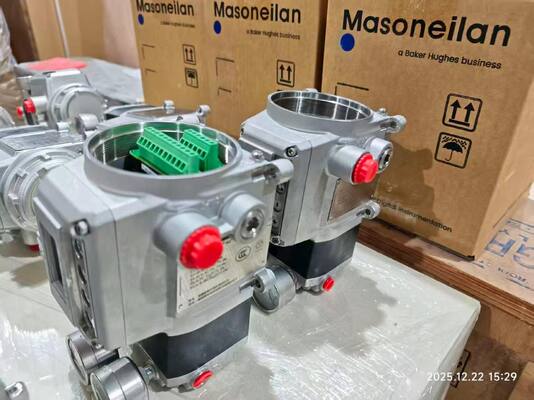

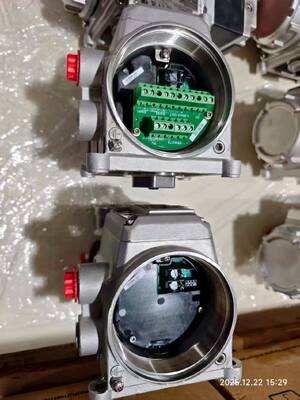

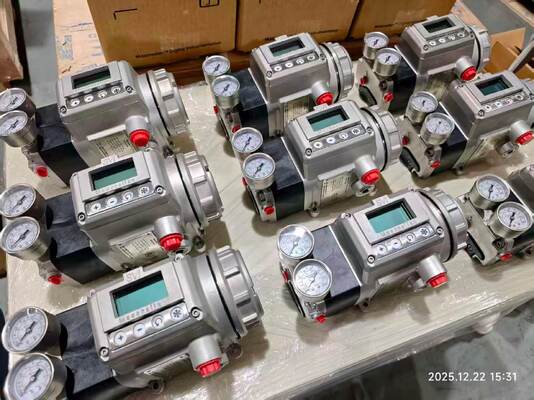

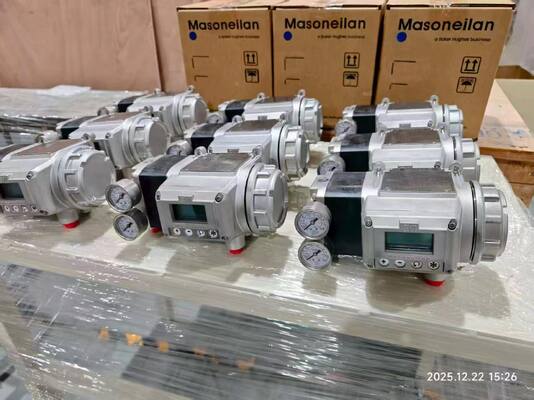

マソネイラン SVI3 デジタルバルブポジショナ HART 7通信 高度診断 IP66保護

1
MOQ
US $3,000 ~ $8,000
価格
マソネイラン SVI3 デジタルバルブポジショナ HART 7通信 高度診断 IP66保護
特徴 ギャラリー 製品の説明 評価とレビュー 見積依頼
特徴
仕様
材料: アルミニウム合金、SS316L
力: 電気
構造: 制御、角度ストローク
応用: 一般・産業用
標準または非標準: 標準
タイプ: 制御、空気圧
標準: DIN、ANSI、BS、ASTM
ハイライト:

HART 7通信 デジタルバルブポジショナ

,

高度診断 バルブポジショナ

,

IP66保護 空圧制御バルブポジショナ

基本情報
ブランド名: Masoneilan SVI3
モデル番号: SVI3
お支払配送条件
パッケージの詳細: カートンまたは木箱、30 × 30 × 30 cm
受渡し時間: 5~8週
支払条件: T/T
供給の能力: 年間2,750台
製品の説明

製品概要

Masoneilan SVI3は、2線式4-20mAループを介したHART 7通信を使用する第3世代デジタルバルブポジショナです。高精度の空圧アクチュエータ制御を提供し、バルブの継続的な監視のための高度な診断機能を備えています。非接触式位置センサーはハウジングを通して読み取るため、機械的な摩耗箇所はありません。本機は-55℃まで動作するため、極端な気候に適しています。

ローカルインターフェースには、高コントラストのグラフィカルディスプレイと危険区域対応のプッシュボタンが含まれています。Smart Calはワンボタンでのセットアップとキャリブレーションを可能にし、コミッショニング時間を短縮します。ポジショナは最大1年間の診断データをオンボードに保存するため、外部ツールなしでトレンド分析が可能です。DTMおよびEDDサポートを介して主要な制御システムと統合されます。

定常状態の空気消費量は、以前のモデルよりも40%低く、空気供給量は15%高いため、より高速なストローキングが可能です。SVI3には19種類のオンラインバルブ診断機能が含まれており、プロセス実行中にバルブの状態を監視し、故障が発生する前にメンテナンスの必要性を予測するのに役立ちます。

技術仕様



パラメータ 仕様
ブランド Masoneilan
通信プロトコル HART 7 (4-20mA経由)
入力信号 電気
データインターフェース 有線
診断 ポジショナ; 高度; オンラインバルブ診断
供給圧力 20~120 psi
空気供給量 410 SLPM @ 30psi
アクション 単動、フェイルセーフ; 回転およびリニア
取り付けタイプ アクチュエータ取り付け
動作温度 -55℃~+85℃
ハウジング材質 銅フリーアルミニウム (ASTM A360); オプション 316SSハウジング
保護等級 IP66およびNEMA 4X
重量 (アルミニウム) 3.3 kg (7.4 lbs)
重量 (ステンレス鋼) 6.26 kg (13.8 lbs)
電気接続部 2 x 1/2 NPTメス
最小/最大電流 3.2mA / 22mA
必要コンプライアンス電圧 9Vdc @ 20mA, 11Vdc @ 4mA
オプション出力 2 x 設定可能なソリッドステートスイッチ (1A, 30Vdc); 1 x 4-20mA位置再送信; 1 x 設定可能なデジタル入力
認証 SIL3対応; ATEX, IECEx, 米国, カナダ認証
通信ソフトウェア Masoneilan Valve Lifecycle Management (VLM); DTMおよびEDDサポート

適用産業

Masoneilan SVI3は、発電、精製、石油化学、ミッドストリーム石油・ガス、アップストリーム石油・ガスの分野で使用されます。主な用途には、蒸気タービン発電機、コンデンサ、冷却塔、原子炉建屋、タービン建屋、排熱回収蒸気発生器、プラントバランス、蒸留、水素化分解改質、分解、二次ブレンド、クエンチングおよび分留、チャージガス圧縮、分離、パイプライン健全性運用、脱水、冷凍、液化、積み込みおよび出荷、再ガス化、圧縮などがあります。

一般的な問題

  • Smart Calが完了しない: 供給圧力が20-120 psiの範囲内であることを確認してください。バルブトラベルリミットが定格範囲内であることを確認してください。バルブが固着またはバインドしていないことを確認してください。

  • 位置の振動またはサイクリング: スリップスティックが発生していないか確認してください。位置サイクルが設定値サイクルよりも大きい場合、ポジショナがサイクリングを引き起こしている可能性があります。ハンドホイールがバルブストロークを妨げている、ステムが破損している、または位置フィードバックコンポーネントが外れていることを点検してください。

  • HARTハンドヘルドとの通信障害: ループ抵抗が十分であることを確認してください。端子電圧がコンプライアンス要件 (9Vdc @ 20mA, 11Vdc @ 4mA) を満たしていることを確認してください。

  • 低電力エラー (LOW_POWER): 入力電流が3.15 mA未満です。キャリブレーションと診断のためにループ電流を4 mAに増やしてください。

  • オートチューン後にTuneERRが表示される: 手動チューニングが必要な場合があります。取扱説明書のトラブルシューティングセクションを参照してください。

  • SelfCheckErrorまたはハードウェア障害: 電源を2分間オフにして再起動してください。ValVueまたはHARTホストを使用してアラームをクリアしてください。障害が続く場合は、電子モジュールを交換してください。

交換モデル

Masoneilan SVI3は、SVI II APおよびSVI1000の直接交換品です。あらゆるバルブ/アクチュエータの組み合わせに対応するステンレス鋼製取り付けブラケットを備えており、SVI II APおよびSVI1000の取り付けブラケットと完全に後方互換性があります。SVI II APユーザーの場合、アップグレードは比較的簡単です。既存の取り付けを使用でき、空気/チューブ接続のみ調整が必要な場合があります。ベンダー間の代替品については、注文前にアクチュエータの取り付け、トラベル範囲、および通信プロトコルを確認してください。
