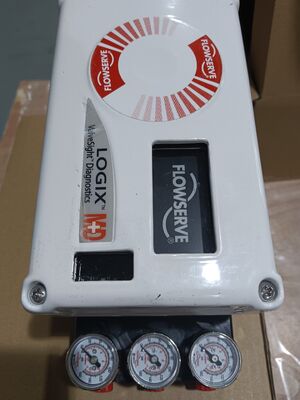

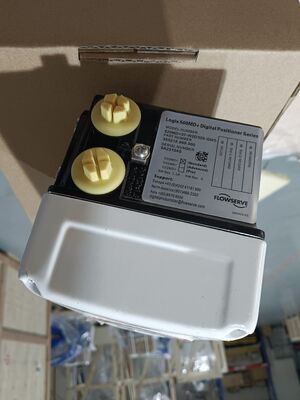

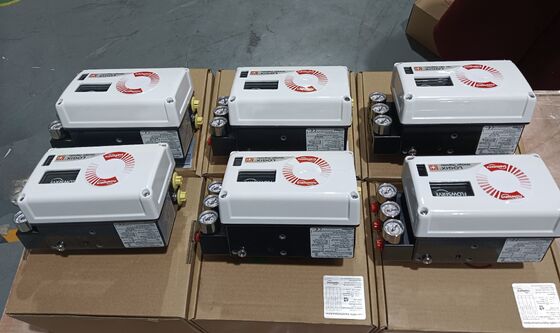

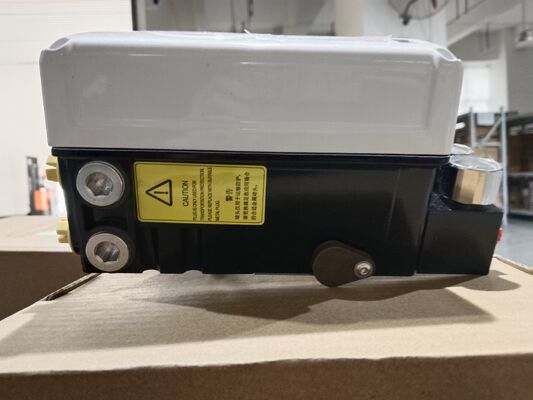

Flowserve Logix 520MD ハート通信と気圧出力付き高性能デジタルバルブ位置付け器

1
MOQ
US $2,000 ~ $5,500
価格
Flowserve Logix 520MD ハート通信と気圧出力付き高性能デジタルバルブ位置付け器
特徴 ギャラリー 製品の説明 評価とレビュー 見積依頼
特徴
仕様
材料: アルミニウム合金
力: 空気圧
構造: 制御、角度ストローク
応用: 一般・産業用
標準または非標準: 標準
タイプ: 制御、空気圧
標準: DIN、ANSI、BS、ASTM
ハイライト:

ハート通信デジタルバルブポジショナー

,

高性能のバルブポジショナー

,

パネウマティック出力制御バルブポジショナー

基本情報
ブランド名: Flowserve Logix
モデル番号: 520MD
お支払配送条件
パッケージの詳細: カートンまたは木箱、30 × 30 × 30 cm
受渡し時間: 5~8週
支払条件: T/T
供給の能力: 年間2,750台
製品の説明

製品概要

Flowserve Logix 520MDは,HART通信を使用する高性能デジタルバルブポジショナーです.それは2本のワイヤの4-20mA制御信号を受け入れ,バルブアクチュエータに比例的な空気力出力を供給ユニットは,完全に4-20mA入力信号によって電源を供給します. 線形および回転式マウントを持つ単効アクチュエータを制御します.

定位器は多変数加益調節アルゴリズムを使用し,非常に小さなステップ変更に対して高解像度を維持しながら,最小限のオーバーショットで大きなステップ変更を可能にします.自動調節手順は,測定された応答を生成するためにアクチュエータをサイクルし,アクチュエータのパフォーマンスを最適化する増幅値を自動的に選択します. 増幅修正選定器は,計算された増幅をさらに微調整することができます. 単純なDIPスイッチは,調節モードやその他の一般的な設定を処理します.標準的な診断機能を提供する一方で.

設計は,自己校正と調整可能な増幅選択で,迅速で簡単で正確な校正を提供します. 安定状態の空気消費量は低く,2段階の制御設計により 応答時間が早く 制御が厳しくなりますこの装置はHART 5,6,7に対応し,危険地帯での使用に適しています.

テクニカル仕様



パラメータ 仕様
ブランド 流量サービス
通信プロトコル HART 5, 6 と 7
入力信号 4〜20mA (HART) 2本のワイヤー
データインターフェース ワイヤレス
診断 ValveSight ソフトウェアによる標準診断機能
供給圧力 1.5から6.0バー (22から87psig)
出力信号 パネウマティック (0~100%の空気供給圧)
線形性 < ±1.0% 典型的な
繰り返し可能性 < 0.2%
デッドバンド < 0.2%
マウントタイプ ローター式・線形アクチュエーター;単効
動作温度 -40°C から +80°C (-40°F から +178°F)
密室の評価 IP66 / NEMA 4X
住宅用材料 工業用アルミニウム
体重 約3.5kg
最低電流 3.6 mA (AOなし); 3.83 mA (AOを含む)
電圧供給 (最大) 30 VDC
空気消費量 (安定状態) 0.08 Nm3/h @ 1.5 bar から 0.12 Nm3/h @ 6.0 bar
出力流量容量 最大 7.0 Nm3/h @ 6.0 bar
認証 ATEX,FM,CSA,SIL 2
本質 的 に 安全 クラスI ディビジョン1 グループA-D
燃やさない クラスI ディビジョン2 グループA-D

応用産業

Flowserve Logix 520MDは,石油とガス,化学加工,発電,水処理,医薬品産業で使用されています.主要アプリケーションには,パイプラインとアクチュエータ制御,原子炉のバルブ位置,タービンバイパス自動化,工場の流量規制,衛生的なバルブ操作. 認証された危険領域評価により,要求の高いプロセス環境に適しています.

一般 的 な 問題

  • LEDが点滅しない:電流は3.6mA以下または配線の極度が誤っている.電流の電流が少なくとも3.6mAであることを確認し,極度を確認します.

  • 不規則な通信: HART 信号の問題. 源の帯域幅が 25Hz に制限されていることを確認します. ケーブルの長さとインピーデンスを確認します. 互換性のある固有の安全障壁を使用します.

  • ユニットはアナログコマンドに反応しない: ユニットはデジタルコマンドモードか,校正エラーが発生しました. コマンドモードをアナログに変更します. ユニットを再校正します.

  • バルブ位置表示が予想通りではない位置センサーを 180° で設置していない,ストロークを校正していない,または MPC が有効である.再位置センサー.校正ストローク.

  • 完全に開いた位置または閉ざされた位置: ストロークは校正されていません.ホールセンサーの内ループは接続されていません. 空気操作の設定が間違っている,またはチューブが逆転しています. 校正します. ハードウェアの接続を確認します.

  • 摩擦校正が必要: 工場リセット以来,摩擦校正は行われていません. 画面メニュー,ハンドヘルド,またはDTMを使用して摩擦校正を実行します.

代替モデル

Flowserve Logix 520MDシリーズは成熟したデジタルポジショナープラットフォームである.追加の安全性の整合性を要求するアプリケーションでは,Logix 520MD + バリアントは強化された機能を提供しています.新規の装置では, Logix 3200MD と Logix 3800MD は同じ製品ファミリー内の代替モデルです.注文前に.
