製品概要

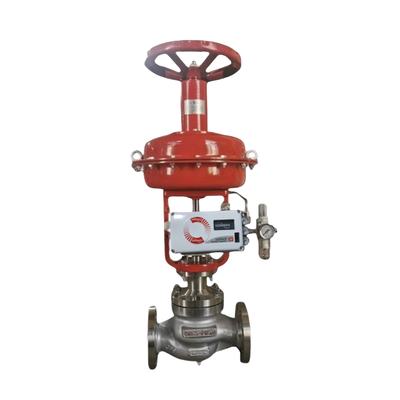

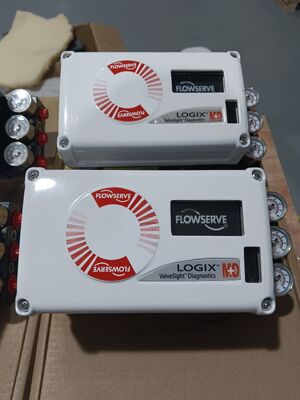

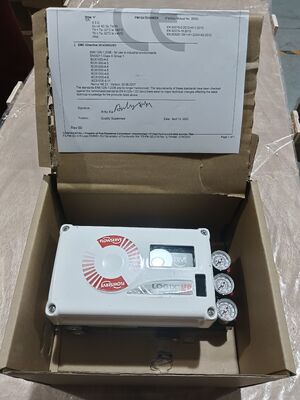

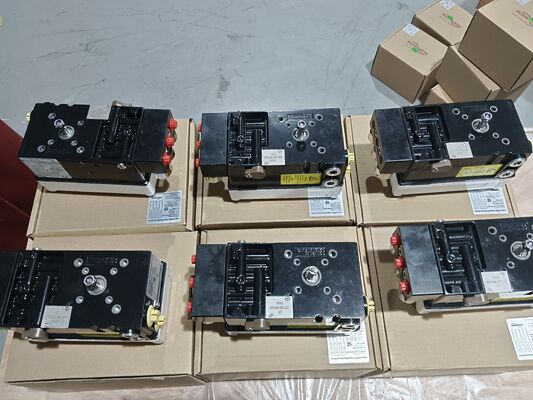

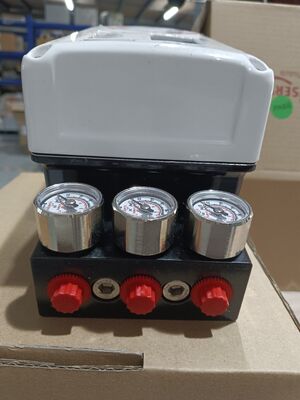

Flowserve Logix 520MDは、HARTで通信する高性能デジタルバルブポジショナです。2線式4-20mA制御信号を受け取り、バルブアクチュエータを駆動するための比例空気圧出力を提供します。本機は4-20mAループからのみ給電され、リニアおよびロータリー構成の両方でシングルアクションアクチュエータに対応します。
このポジショナは、マルチバリアブルゲインチューニングアルゴリズムを使用しており、非常に小さなステップ変化に対して高い分解能を維持しながら、オーバーシュートを最小限に抑えた大きなステップ変化を可能にします。オートチューンルーチンは、アクチュエータをサイクルさせて測定された応答を生成し、アクチュエータのパフォーマンスを最適化するゲイン値を自動的に選択します。ゲインモディファイヤセレクタにより、計算されたゲインをさらに微調整できます。簡単なDIPスイッチでチューニングモードやその他の一般的な設定を管理し、ValveSightソフトウェアは標準的な診断機能を提供します。
この設計は、セルフキャリブレーションと調整可能なゲイン選択により、迅速、容易、かつ正確なキャリブレーションを提供します。定常状態の空気消費量は少なく、2ステージ制御設計により、応答時間が速く、よりタイトな制御が可能です。本機はHART 5、6、および7をサポートし、危険場所での使用が認定されています。
技術仕様
| パラメータ | 仕様 |
|---|---|
| ブランド | Flowserve |
| 通信プロトコル | HART 5、6、および7 |
| 入力信号 | 4-20mA (HART)、2線式 |
| データインターフェース | 有線 |
| 診断 | ValveSightソフトウェアによる標準診断機能 |
| 供給圧力 | 1.5~6.0 bar (22~87 psig) |
| 出力信号 | 空気圧 (空気供給圧力の0~100%) |
| 直線性 | 典型値で±1.0%未満 |
| 再現性 | 0.2%未満 |
| デッドバンド | 0.2%未満 |
| 取り付けタイプ | ロータリーおよびリニアアクチュエータ; シングルアクション |
| 動作温度 | -40℃~+80℃ (-40°F~+178°F) |
| エンクロージャ定格 | IP66 / NEMA 4X |
| ハウジング材質 | 工業用アルミニウム |
| 重量 | 約3.5 kg |
| 最小動作電流 | 3.6 mA (AOなし); 3.83 mA (AOあり) |
| 電圧供給 (最大) | 30 VDC |
| 空気消費量 (定常状態) | 1.5 barで0.08 Nm³/h~6.0 barで0.12 Nm³/h |
| 出力流量容量 | 6.0 barで最大7.0 Nm³/h |
| 認証 | ATEX、FM、CSA、SIL 2 |
| 本質安全防爆 | クラスI、ディビジョン1、グループA-D |
| 非点火防爆 | クラスI、ディビジョン2、グループA-D |
応用産業
Flowserve Logix 520MDは、石油・ガス、化学処理、発電、水処理、製薬業界で使用されています。主な用途には、パイプラインおよびアクチュエータ制御、反応器バルブポジショニング、タービンバイパス自動化、プラントでの流量調整、衛生バルブ操作などがあります。認定された危険場所定格により、要求の厳しいプロセス環境に適しています。
一般的な問題
LEDの点滅なし: 電流が3.6 mA未満か、配線極性が間違っています。供給電流が少なくとも3.6 mAであることを確認し、極性をチェックしてください。
不安定な通信: HART信号の問題。電流源の帯域幅が25Hzに制限されていることを確認してください。ケーブル長とインピーダンスを確認してください。互換性のある本質安全防爆バリアを使用してください。
アナログコマンドに応答しない: デジタルコマンドモードになっているか、キャリブレーションエラーが発生しました。コマンドモードをアナログに変更してください。ユニットを再キャリブレーションしてください。
バルブ位置の読み取りが期待通りでない: 位置センサーの取り付けが180度でない、ストロークがキャリブレーションされていない、またはMPCがアクティブです。センサーを再配置してください。ストロークをキャリブレーションしてください。
バルブが全開または全閉駆動: ストロークがキャリブレーションされていない、ホールセンサーの内部ループが接続されていない、エアアクションの設定が間違っている、またはチューブが逆に接続されています。ストロークをキャリブレーションしてください。ハードウェア接続を確認してください。
摩擦キャリブレーションが必要: 工場出荷時リセット以降、摩擦キャリブレーションが実行されていません。ディスプレイメニュー、ハンドヘルド、またはDTMを使用して摩擦キャリブレーションを実行してください。
代替モデル
Flowserve Logix 520MDシリーズは、成熟したデジタルポジショナプラットフォームです。追加の安全度が必要なアプリケーションには、Logix 520MD+バリアントが強化された機能を提供します。新しい設置には、Logix 3200MDおよびLogix 3800MDが同じ製品ファミリー内の代替モデルです。ベンダー間の代替品については、注文前にアクチュエータの取り付け、トラベル範囲、および通信プロトコルを確認してください。
