製品概要

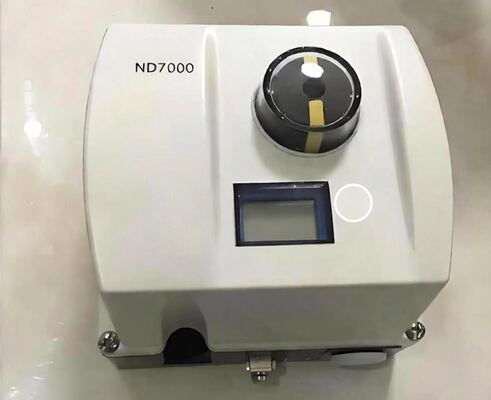

Neles ND7000は、マイクロコントローラーベースのインテリジェントバルブコントローラーで、正確で信頼性の高い空圧アクチュエーター制御を実現します。4-20mAループで駆動され、入力コマンド信号と実際のバルブ位置を継続的に比較し、それに応じてアクチュエーターを調整します。ND7000は、事実上すべての制御バルブアクチュエーターおよびすべての産業分野と互換性があります。
このユニットは非接触バルブ位置測定を使用しており、フィードバックパスの機械的摩耗を排除します。同じデバイスで、回転バルブとリニアバルブ、およびシングルアクティングとダブルアクティングのアクチュエーターをサポートします。ローカルユーザーインターフェース(LUI)またはリモートDTM/EDD構成を使用して、コミッショニングは簡単に行えます。1点キャリブレーション機能により、プロセスの中断なしに稼働中のバルブに取り付けることができます。
ND7000は、TÜVによってIEC 61508に準拠してSIL 2認証を取得しています。偏差トレンド、カウンター、拡張オフラインテストを含む自己診断機能を備えています。このデバイスは、堅牢なモジュラー設計、優れた温度特性、振動および衝撃耐性により、過酷な環境条件向けに設計されています。
技術仕様
| パラメータ | 仕様 |
|---|---|
| ブランド | Neles |
| 通信プロトコル | HART |
| 入力信号 | 4-20mA |
| データインターフェース | 有線 |
| 診断 | 自己診断; 偏差トレンド; カウンター; 拡張オフラインテスト |
| 供給圧力 | 1.4~8 bar (20~115 psig) |
| 取り付けタイプ | 回転バルブおよびリニアバルブ; シングルおよびダブルアクティングアクチュエーター |
| 動作温度 | -40℃~+85℃、標準; -53℃~+85℃、アークティックバージョン |
| エンクロージャー保護 | IP66 / NEMA 4X |
| ハウジング材質 | 陽極酸化アルミニウム合金 |
| エア接続 | G 1/4 |
| 認証 | SIL 2 (TÜV, IEC 61508); ATEX, IECEx, INMETRO |
| 通信ソフトウェア | FDT/DTM; EDD |
アプリケーション産業
Neles ND7000は、石油・ガス、化学処理、発電、鉱業、および一般的な産業オートメーションで使用されます。このデバイスは、すべての主要なDCSシステムと統合でき、サードパーティ製アクチュエーター用の取り付けキットをサポートします。異なるメーカーのシステムおよび機器と完全に互換性があります。
一般的な問題
バルブ位置設定値の変更がアクチュエーター位置に影響しない: 供給圧力が低すぎる、スピルバルブの固着、設定パラメータの誤り、アクチュエーターまたはバルブの詰まり、信号線の接続不良、またはキャリブレーションが実施されていないことを確認してください。
小さな入力信号の変化でアクチュエーターが終端位置に移動する: コントローラーとアクチュエーター間のチューブが間違っています。パラメータ設定PFAおよびROTを確認してください。
不正確な位置決め: スピルバルブの汚れ、アクチュエーター負荷が高すぎる、供給圧力が低すぎる、スピルバルブまたは圧力センサーの欠陥、またはアクチュエーターの漏れ。
オーバーシュートまたは位置決めが遅すぎる: PERF値を変更する、スピルバルブが汚れている、空気供給チューブが小さすぎる、または空気供給フィルターが汚れている。
交換モデル
Neles ND7000は、成熟したインテリジェントバルブコントローラープラットフォームです。ND9000シリーズは、診断機能とフィールドバスオプションを強化した次世代アップグレードです。ND7000は、レガシーNE700/NP700ポジショナーの直接交換品として機能します。ベンダー間の代替品については、注文前にアクチュエーターの取り付け、トラベル範囲、および通信プロトコルを確認してください。
