製品概要

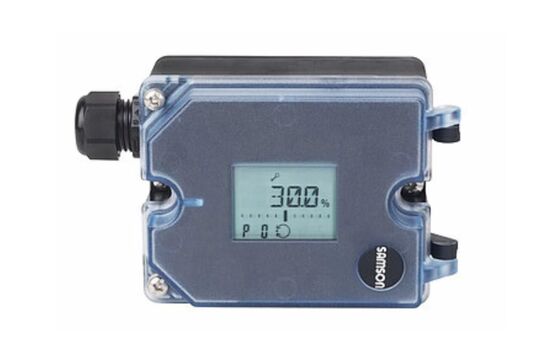

サムソン3725は,パネマティック・ボールとローータリー・バルブ用のコンパクトで自己校正できる電圧気圧定位器です.システムからの制御信号を実際のバルブ幹位置または開口角と比較する単効装置です触れない磁気抵抗感知により,フィードバック経路の機械的磨損を排除する.ユニットは,環境の影響と蒸気ハンマー抵抗. 3つの電容式キーと選択可能な読み取り方向を持つLCDは,任意のマウント位置から操作を直感的にします. すべてのパラメータは,電源故障防止のために,不揮発的なEEPROMに保存されます..前もって設定されたパラメータを持つ可変自動起動は,標準値からの偏差のみを調整する必要があることを意味します. 緊密閉機能が利用可能で,ゼロポイントは継続的に監視されます.
テクニカル仕様
| パラメータ | 仕様 |
|---|---|
| ブランド | サムソン |
| 通信プロトコル | HART (オプション) |
| 入力信号 | 4〜20mA 2本のワイヤーユニット |
| データインターフェース | ワイヤレス |
| 診断 | 継続的なゼロポイント監視 |
| 供給圧力 | 最大7バー |
| マウントタイプ | 線形・回転式アクチュエータ;単効 |
| 移動 (調整可能) | 3.75から50mm |
| オープニングアングル | 24から100° |
| 動作温度 | -25〜+80°C |
| 保護装置 | IP 66 |
| 住宅用材料 | PPA (ポリファタラミド),UV耐性 |
| 航空接続 | G 1/4 または 1/4 NPT |
| 最低電流 | 3.8 mA |
| 負荷阻力 | 最大 6.3 V (20 mA で 315 Ω) |
| 特徴的な曲線 | 3つの移動曲線,9つの回転角度曲線 |
| 爆発防止 | タイプ3725-000: 無;タイプ3725-110: ATEX;タイプ3725-113: GOST;タイプ3725-130: CSA |
| 認証 | 造船士資格 |
応用産業

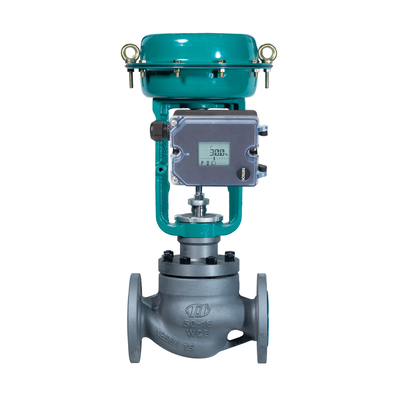

サムソン3725は,化学および石油化学加工,発電,および一般的な工業自動化に使用されます.操作が簡単位置付け器は,線形および回転式アクチュエータで普遍的な使用のために開発されています.
一般 的 な 問題
ポジショナーが入力信号に反応しない: 供給圧 (最大7bar) を確認します. 氣動接続が安全であることを確認します.
バルブ位置が入力信号と一致しない: 特徴曲線の設定を確認します. 動作方向が正しく設定されていることを確認します. ゼロポイントを再校正します.
不規則な動作または振動: 管とフィッティングの空気漏れを検査する. バルブパックまたはアクチュエータの過度の摩擦を確認する.
ゼロポイント校正エラーゼロポイントは範囲外です. 固定を確認し,ゼロポイントを再調整します.
初期化エラー: 供給圧力と移動センサーの接続を確認します. バルブが固定されていないことを確認します.
代替モデル
サムソン3725は,コンパクトなポジショナープラットフォームである.トロヴィス3730-1は,ハート通信と強化された機能を持つ直接的な代替機である.同シリーズの代替品として Type 3724 も提供されていますクロスベンダー代替品の場合は 注文前にアクチュエータのマウント,移動範囲,通信プロトコルを確認してください
