Spirax Sarco SP7 エネルギー効率の良いスマート電子設定可能な電圧気圧弁位置装置

1
MOQ
US $2,200 ~ $5,000
価格
Spirax Sarco SP7 エネルギー効率の良いスマート電子設定可能な電圧気圧弁位置装置
特徴 ギャラリー 製品の説明 評価とレビュー 見積依頼
特徴
仕様
材料: アルミニウム合金
力: 空気、電気
構造: 制御、角度ストローク
応用: 一般・産業用
標準または非標準: 標準
タイプ: 制御、空気圧
標準: DIN、ANSI、BS、ASTM
ハイライト:

エネルギー効率の良いスマート位置付け器

,

スマート電空バルブポジショナ

,

電子的に設定可能なバルブポジショナー

基本情報
ブランド名: Spirax Sarco
モデル番号: SP7
お支払配送条件
パッケージの詳細: カートンまたは木箱、30 × 30 × 30 cm
受渡し時間: 5~8週
支払条件: T/T
供給の能力: 年間2,750台
製品の説明

製品概要

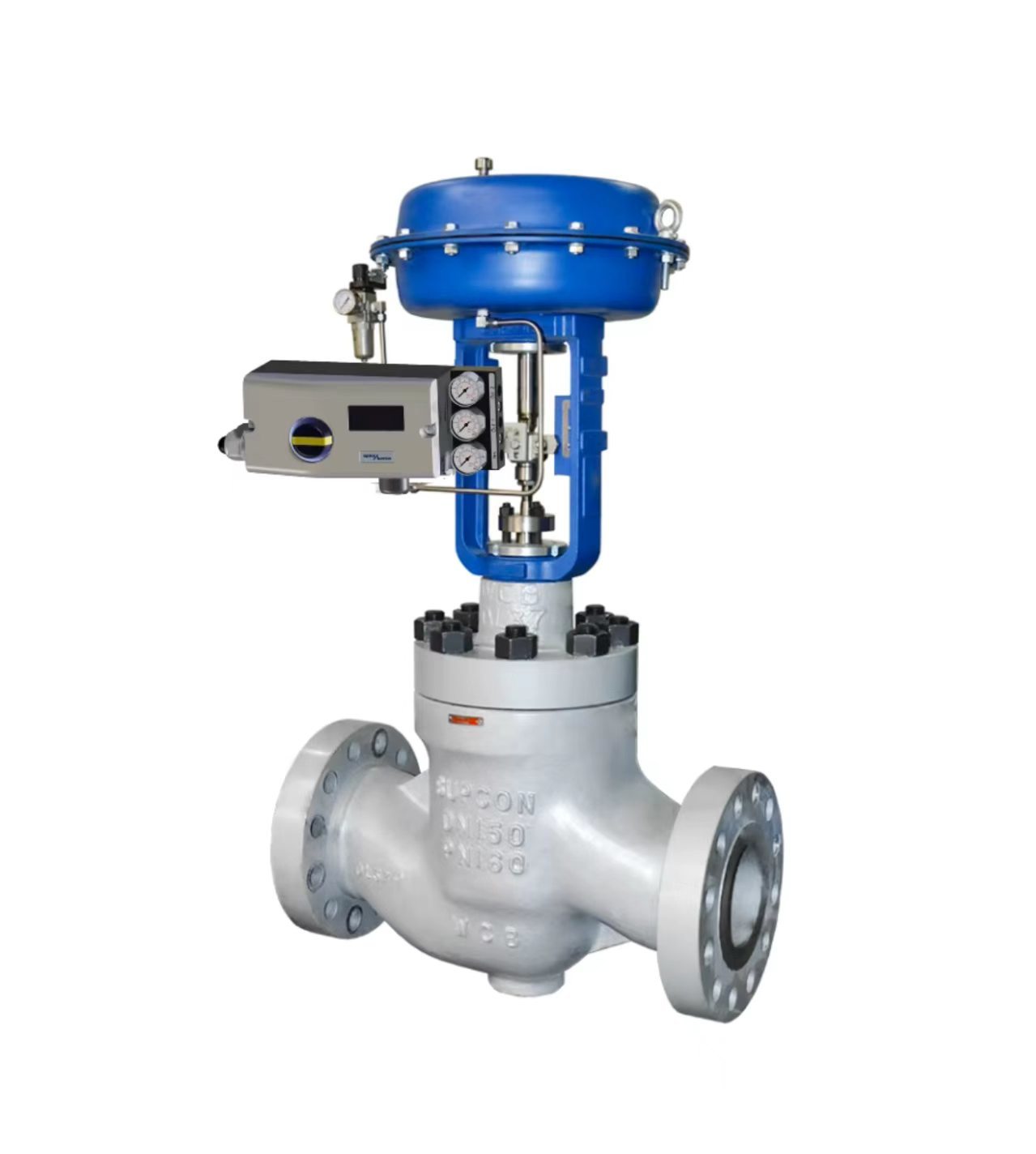

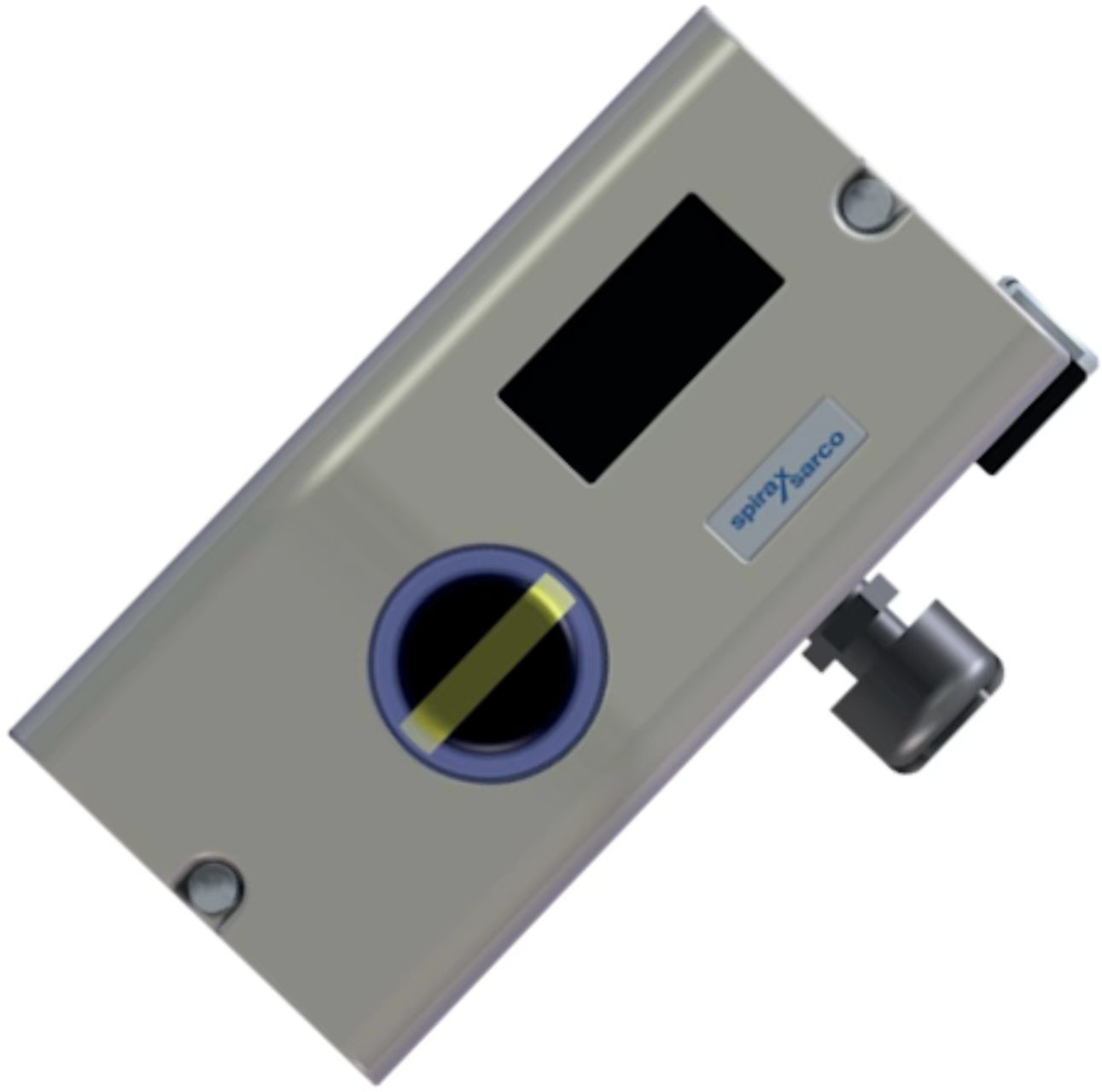

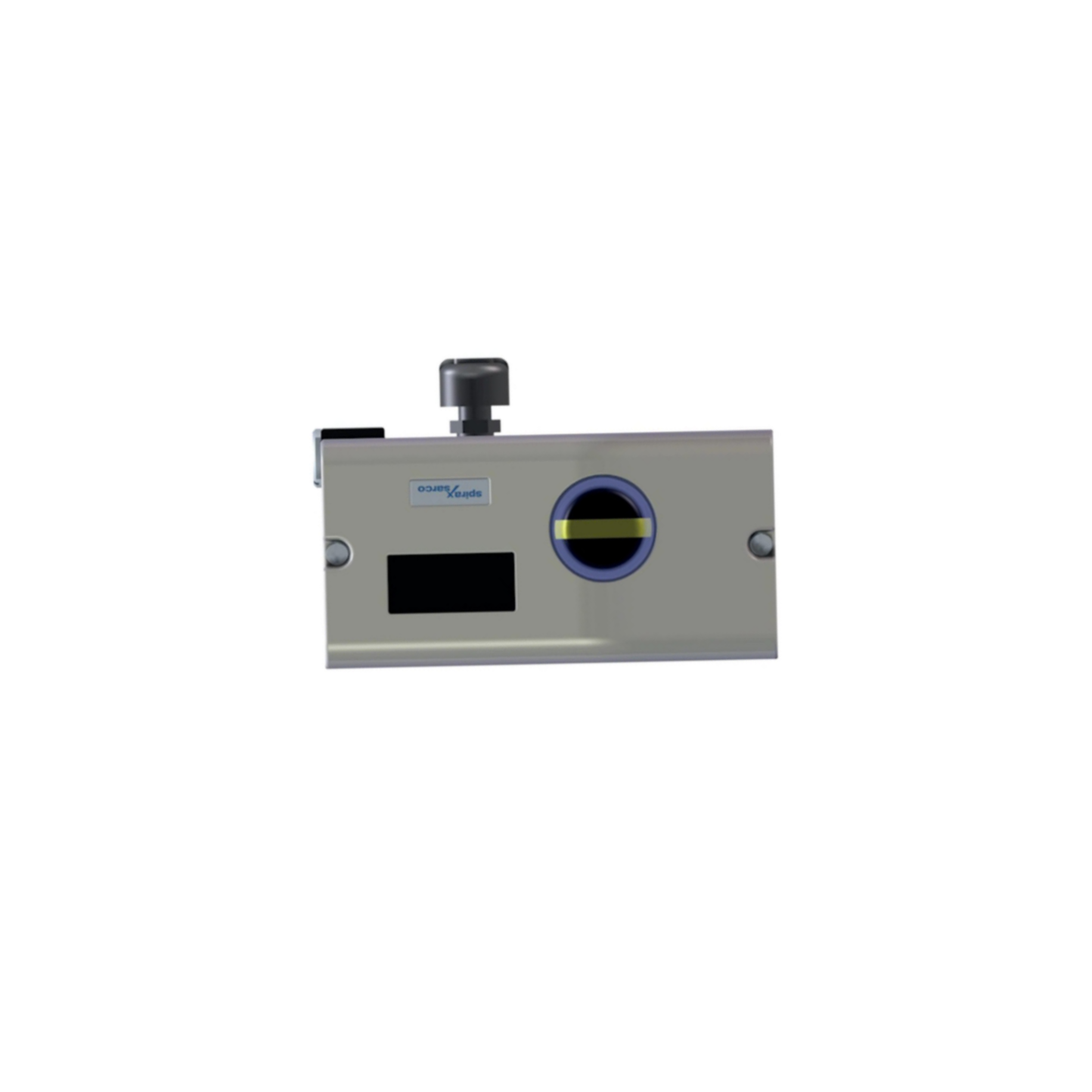

Spirax Sarco SP7は、NAMURに準拠した空圧リニアまたはロータリーアクチュエータに取り付けるために設計された、スマートで電子的に設定可能な電気空圧ポジショナです。ポジショナへのバルブストロークと電気入力信号(mA)との間の正確な比例関係を保証します。

SP7-1*は鋳造アルミニウム製ハウジングを備え、屋外設置用に処理されています。このユニットは、ロータリートラベルが-57~+57°、またはリニアトラベルが-28~+28°の空圧アクチュエータに取り付けることができます。ポジショナは、取り付けキットの有無、圧力計ブロックの有無を選択して供給可能です。制御信号(mA)と1.4~6 barの空気供給圧力で動作します。ポジショナは、制御信号の作用を反転させるためにも使用できます。

SP7-10は標準でローカル通信インターフェース(LCI)を搭載し、20mA信号を介した通信用のオプションHART通信モジュールを備えています。HART 5またはHART 7が利用可能です。SP7-11はPROFIBUS PAモジュールを提供し、SP7-12はFOUNDATION Fieldbusモジュールを提供します。デジタル入力は制御システム機能を有効にし、デジタル出力は集約メッセージ(アラーム/フォルト)を出力します。SP7は、最大定常空気消費量0.015 SCFMで、類似の電気空圧ポジショナよりも最大50倍効率的であり、最もエネルギー効率の高いポジショナの1つです。

技術仕様



パラメータ 仕様
ブランド Spirax Sarco
通信プロトコル HART 5/7 (SP7-10); PROFIBUS PA (SP7-11); FOUNDATION Fieldbus (SP7-12)
入力信号 4-20 mA (スプリットレンジ最小振幅8 mA) またはフィールドバス
データインターフェース 有線
診断 バルブ診断; 予防保全インジケータ
供給圧力 1.4~6 bar (20~87 psi)
空気品質 ISO 8573-1:2010 クラス 3:3:3
取り付けタイプ リニアおよびロータリーアクチュエータ (NAMUR); シングルアクション
動作温度 -20℃~+80℃ (標準); -40℃~+80℃ (T4バージョン)
エンクロージャー保護 IP66
ハウジング材質 ダイカストアルミニウム、防食塗料
重量 約0.78 kg (リニア取り付けキット); 0.4 kg (ロータリー取り付けキット)
インピーダンス 最大485 ±15 Ω (4-20mA入力信号のみ)
認証 ATEX II 2 G Ex ib IIC T6/T4 Gb; IECEx; CCC (中国); NEPSI; INMETRO
保証 3年メーカー保証

適用産業

Spirax Sarco SP7は、蒸気制御システム、プロセス加熱および冷却、食品および飲料ユーティリティ、製薬用クリーン蒸気、および一般的な産業用バルブ制御で使用されます。信頼性の高いデジタルポジショニングとエネルギー効率が不可欠な用途に適しています。このポジショナは、Spirax Sarco BVA300、PN1600、PNS3000、PNS4000、PN9000、およびTN2000シリーズアクチュエータを含む、NAMURに準拠した任意のアクチュエータで使用できます。

一般的な問題

  • ポジショナが入力信号に応答しない: 供給空気圧が1.4~6 barの範囲内であることを確認してください。空気圧接続が確実であることを確認してください。空気供給品質がISO 8573-1:2010 クラス 3:3:3を満たしていることを確認してください。

  • バルブ位置が入力信号と一致しない: 特性曲線設定を確認してください。動作方向が正しく設定されていることを確認してください。ゼロ点を再校正してください。

  • バルブ応答が遅い: 供給空気圧とフィルターを確認してください。空気供給チューブが詰まっていないことを確認してください。

  • エラー10 (電源中断): 電源が少なくとも20ミリ秒中断されました。アクチュエータは安全な位置に移動します。約5秒後、ポジショナは自動的にリセットされます。

  • エラー11 (RAMエラー): アクチュエータは安全な位置に移動します。約5秒後、ポジショナは自動的にリセットされ、RAMが再初期化されます。

  • SENS_ERR (位置センサー故障): 位置センサーが故障しています。交換についてはサービスにご連絡ください。

  • アラーム1 (ポジショナとアクチュエータ間の漏れ): 空気圧チューブと継手に漏れがないか確認してください。

  • アラーム2 (設定値電流範囲外): 入力信号源と配線を確認してください。

代替モデル

Spirax Sarco SP7は、現世代のスマートポジショナプラットフォームです。SP8スマートポジショナは、同じ製品ラインの次のティアオプションであり、高度なバルブ診断と長期データトレンドにより、現在のバルブ性能を新しい制御バルブと比較してベンチマークできます。レガシー設置の場合、SP7は古いSpirax Sarco EP5/EP6シリーズポジショナおよび空圧専用ポジショナからのアップグレードとして機能します。ベンダー間の代替品については、注文前にアクチュエータの取り付け、トラベル範囲、および通信プロトコルを確認してください。
