製品概要

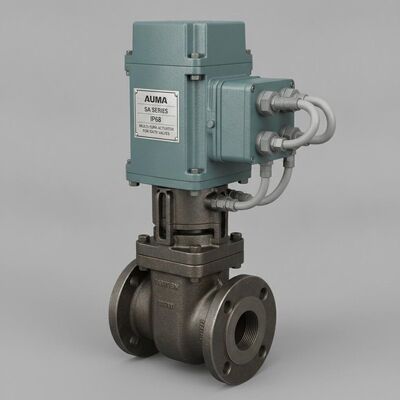

AUMA SAシリーズバルブパッケージは,既にゲートまたはグローブバルブに組み立てられ,テストされた多回転電気アクチュエータを備えた工場対応で到着します.これは,部品の別々の調達をなくし,現場設置時間を短縮します動作装置は,3相AC,1相AC,またはDCモーターを通じて10Nmから32,000Nmまでのトルクを生成する.制限スイッチとトルクスイッチは正確な最終位置フィードバックを提供します.動力がないとき,ハンドホイールは手動操作を許可します..
オープン・クローズ・デューティ用のSA型アクチュエータは,A級とB級または短時間デューティ S2 ∼15分搭載.オプションのS2 ∼30分バージョンは,長時間稼働に対応する.アクチュエータは,様々な制御とペアリングすることができます基本のOPEN-CLOSEユニットから操作データログやフィールドバスインターフェースのマイクロ制御バージョンまでEN 60529 に基づく IP68 保護具は,高品質の腐食保護 (KS) を提供し, -30 °C から +70 °C の範囲で動作します.出力駆動タイプは,DINとISO規格に適合しています.
テクニカル仕様
| パラメータ | 仕様 |
|---|---|
| ブランド | AUMA |
| タイプ | 電動電動装置 (SAシリーズ) |
| トルク範囲 | 10Nmから32,000Nm |
| 出力速度 | 4から180rpm |
| 課税の種類 | 短時間勤務 S2 15分 (AとBクラス) S2 30分バージョン |
| モーター | 3相交流,1相交流またはDC |
| 保護装置 | EN 60529 によるIP68 |
| 環境温度 | -30°Cから+70°C |
| 腐食防止 | KS (高品質) |
| 手動操作 | ハンドホイール |
| 切り替える | 制限スイッチとトルクスイッチ |
| バルブ・マウント | EN ISO 5210 / DIN 3210 フレンズ |
| 電気接続 | AUMAプラグ/ソケットコネクタ (オプションで端末) |
| 機能的安全 | SIL 2まで対応 (選択された構成) AC 01.2 SIL コントロールでSIL 3まで |
応用産業
システムでは,水と排水処理,発電,石油とガス,石油化学,化学加工,遠隔熱,工業施設にサービスを提供しています.ゲートバルブにオープン・クローズ・デュースを処理します.,IP68のキャビネットにより,外や水中での厳しい条件に適しています.
一般 的 な 問題
操作命令には反応しない: まず反応時間設定を確認し,機械的なブロックや電源の問題を探します.
OPEN または CLOSE 方向でのトルク障害: バルブに障壁があるか確認し,トルクスイッチの設定を確認します.過度のバルブ摩擦もこの欠陥を引き起こす可能性があります.
メカニカル位置指示を設定できない: 減速ギアリングはアクチュエータの回転/ストロークに一致しない可能性があります.適切な減速ギアリングを装着します.
制限スイッチが正常に動作しているにもかかわらず,端停止まで実行アクチュエータ: 制限スイッチの設定と終点位置の設定を確認する.
モーターの巻き込み温度は高すぎます: 動作装置のサイズがアプリケーションに合っているか確認します. 作業サイクルが正しいことを確認します.
代替モデル
AUMA SAシリーズは,現在の世代のマルチターン電気アクチュエータプラットフォームである.SARシリーズは,CクラスまたはS4タイプのために評価された調節アクチュエータ変種である.SAExシリーズは,爆発防止アプリケーション (10 Nmから16 Nmまでのトルク範囲) に使用できます.SA-UW シリーズは,水中での連続使用のために設計されています (10 Nm から 4,000 Nm のトーク範囲).注文前に制御インターフェイスの互換性.
