プロセス制御用HART 5 / HART 7デジタルバルブポジショナ、IP66および4-20 mA入力

製品概要

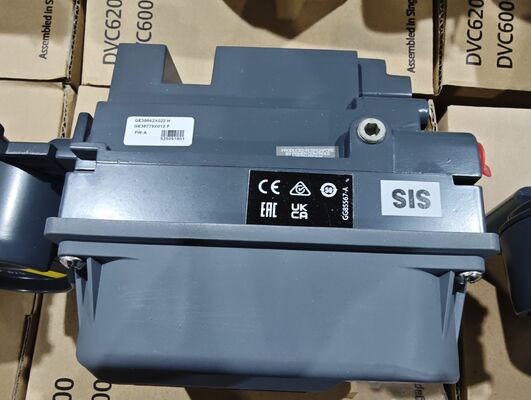

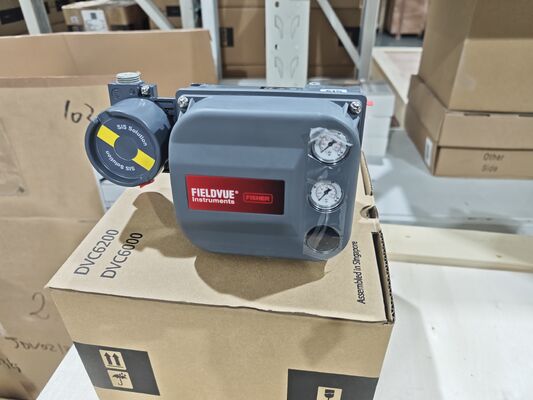

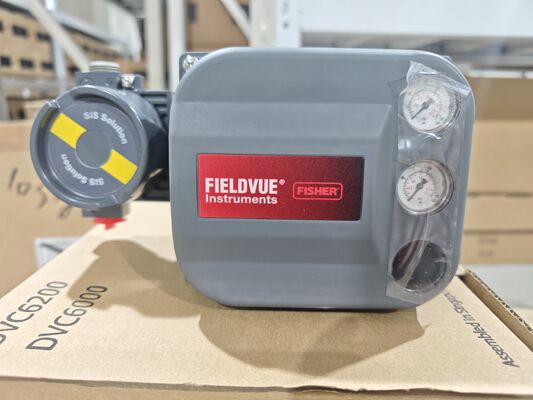

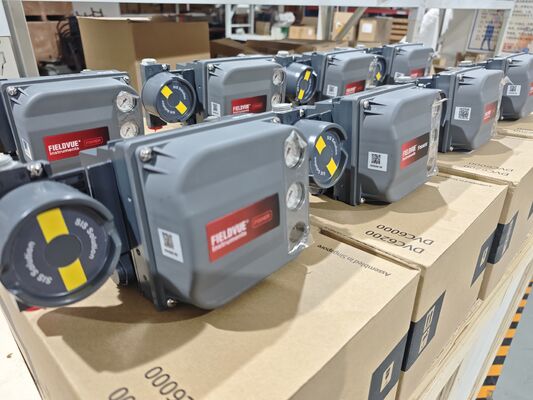

Fisher DVC6200 デジタルバルブポジショナパッケージは、プロセス産業における精密なバルブ制御のために、工場で完全に組み立てられ、テスト済みのソリューションとして供給されます。デジタルバルブポジショナ、取り付けハードウェア、端子接続、および校正検証済み設定を 1 つの完全なパッケージに統合しており、現場でのコミッショニング時間を大幅に短縮し、ポジショナ、アクチュエータ、フィードバックコンポーネントを個別に一致させる必要がなくなります。DVC6200 は 4-20 mA DC アナログ入力信号を空気圧出力圧力に変換してアクチュエータを駆動し、HART 5 または HART 7 通信プロトコルを使用して、ループ上の任意の場所からバルブの状態データへのリモートアクセスを可能にします。高性能なリンケージレスフィードバックシステムは、バルブステムとポジショナ間の物理的な接触を排除するため、摩耗部品がなく、アセンブリのサイクル寿命が最大化されます。ポジショナはスロットル制御とオン/オフ制御モードの両方をサポートし、定格トラベルが 6.35 mm から 606 mm のスライディングステムリニアアクチュエータ、および定格トラベルが 45° から 180° のクォーターターンスピンドルアクチュエータと互換性があります。また、構成に応じて、一体型 4-20 mA 位置送信機またはディスクリートスイッチを介して位置フィードバックを提供します。ユニットは工場で校正およびテスト済みで出荷されるため、ユーザーは配線エラーを削減し、起動時間を短縮する調整済みのポジショナパッケージを受け取ることができます。

エンクロージャは過酷な産業環境向けに設計されており、Type 4X および IP66 保護等級を備え、ほこり、水の浸入、腐食性雰囲気に対する耐性があります。動作周囲温度範囲は -40 ～ +85°C で、フッ素シリコーンエラストマーを使用する機器では -52°C までの極低温オプションが利用可能です。供給圧力は、アクチュエータの要件より 0.3 bar 以上、最大 10.0 bar (145 psig) の範囲で推奨され、低リークリレーを使用した定常状態の空気消費量は、1.4 bar の供給圧力で 0.056 Nm³/hr 未満です。DVC6200 は、CSA、FM、ATEX、IECEx、および Lloyd's Register、Bureau Veritas、DNV、ABS の海洋承認を含む包括的な認証セットを取得しています。ポジショナは、空気、天然ガス、窒素を供給媒体としてサポートし、石油・ガス、化学処理、発電、水処理、パルプ・製紙、鉱業、食品・飲料、製薬業界で広く使用されています。デジタル通信、自己診断機能、密閉構造、柔軟な取り付けの組み合わせにより、このパッケージは長期的なバルブ自動化と低メンテナンスのプラント運用に信頼性の高い選択肢となります。

技術仕様

モデル: DVC6200
製品タイプ: デジタルバルブポジショナパッケージ
入力信号: 4-20 mA DC、公称値。スプリットレンジ対応
通信プロトコル: HART 5 / HART 7
最小電圧: アナログ制御用 9.5 VDC。HART 通信用 10 VDC
最大出力圧力: 145 psig (10.0 bar)
供給媒体: 空気 / 天然ガス / 窒素
空気消費量: 1.4 bar (20 psig) で 0.056 Nm³/hr 未満
エンクロージャ保護: Type 4X / IP66
周囲温度: -40 ～ +85°C (-40 ～ +185°F)
極低温オプション: フッ素シリコーンエラストマー使用時 -52 ～ +85°C
取り付けタイプ: 一体型取り付け
取り付け規格: IEC 60534-6-1 / IEC 60534-6-2 / VDI/VDE 3845 / NAMUR
アクチュエータ互換性: スライディングステムリニア (トラベル 6.35-606 mm)。クォーターターンスピンドル (45°-180°)
位置フィードバック: 4-20 mA 一体型送信機 / ディスクリートスイッチ
診断: はい、FIELDVUE パフォーマンス診断
認証: CSA / FM / ATEX / IECEx / 海洋承認
ハウジング材質: アルミニウム合金 (標準) / ステンレス鋼 (オプション)
重量: 3.5 kg / 7.7 lbs (アルミニウム)。8.6 kg / 19 lbs (ステンレス鋼)

適用産業

石油・ガス処理

化学・石油化学プラント

発電・コンバインドサイクルプラント

水・廃水処理

パルプ・製紙工場

鉱業・金属加工

食品・飲料製造

製薬製造

これらの産業では、精密なバルブ制御、信頼性の高いリモート通信、オンライン診断機能が必要です。DVC6200 は、液体アンモニアサービス、発電機潤滑油冷却水システム、バルブの信頼性が生産稼働時間に直接影響するガス処理施設などの用途に特に適しています。ステンレス鋼ハウジングオプションは、化学プラント、パルプ・製紙工場、オフショア石油・ガス設備でよく見られる腐食性雰囲気にも耐えます。HART 通信により、オペレーターは危険区域に入ることなくバルブの状態データにアクセスでき、安全性を向上させ、危険な環境への暴露を低減します。

一般的な問題

機器が通信しない – デバイス端子での電源供給を確認し、アナログ制御用の最小電圧 9.5 VDC または HART 通信用の 10 VDC の要件が満たされていることを確認してください。

セットポイント変更でバルブが 0 から 100% までストロークしない – 空気圧接続と供給圧力を確認してください。Feature Select で正しい出力ブロック (AO または DO) が構成されていることを確認してください。

トランスデューサーブロックのセットポイントが AO ブロックから更新されない – トランスデューサーブロックモードを Auto に変更し、AO ブロックがアクティブであることを確認してください。

アナログ入力の読み取り値が実際の電流と一致しない – 端子電圧、配線極性、ループ抵抗を確認してください。

バルブまたはソレノイドが固着している – ValveLink 診断テストを実行して、バルブアセンブリの摩擦、アクチュエータスプリングの破損、またはバルブ/アクチュエータシャフトの破損を特定してください。

空気供給または圧力低下が低いまたは高い – 空気供給レギュレータを点検し、アクチュエータダイヤフラムまたはチューブの外部空気漏れを確認し、供給圧力がアクチュエータの最大要件より少なくとも 0.3 bar 高いことを確認してください。

バルブアセンブリの過度の摩擦 – 診断テストを実行して摩擦を定量化し、ベースラインと比較してください。パッキンとステムの状態を点検してください。

位置フィードバックが不正確 – 一体型 4-20 mA 位置送信機を再校正するか、リミットスイッチの作動を確認してください。

端子ボックスへの湿気の浸入 – エンクロージャシール、ケーブルグランド、カバーボルトを点検してください。IP66 整合性を確認してください。

HART ループでの通信の中断 – ループ配線、シールド、終端、HART デバイスアドレスを確認してください。

交換モデル

Fisher DVC6200 HC (大容量)

Fisher DVC6200 SIS (安全計装システム)

Fisher DVC6200p (PROFIBUS PA)

Fisher DVC6200f (FOUNDATION Fieldbus)

Fisher DVC2000 デジタルバルブポジショナ

Neles ND9000 シリーズ (ND9103 / ND9106 / ND9203 / ND9206)

Samson TROVIS 3730 シリーズ (3730-1/2/3/4)

Samson 3725 / 4763

Masoneilan SVI II シリーズ (SVI2 / SVI3 / SVI1000)

Flowserve Logix 520MD / 3200MD

選定上の注意: モデルを置き換える前に、取り付けフランジの互換性、アクチュエータのトラベル範囲、入力信号タイプ、通信プロトコル、供給圧力、エンクロージャ保護を確認してください。DVC6200 は、ほとんどの Fisher および非 Fisher 空気圧アクチュエータにレトロフィットしやすいように設計されており、モジュラー設計により、フィールド配線や空気圧チューブを取り外すことなく、重要な作動部品を交換できます。
