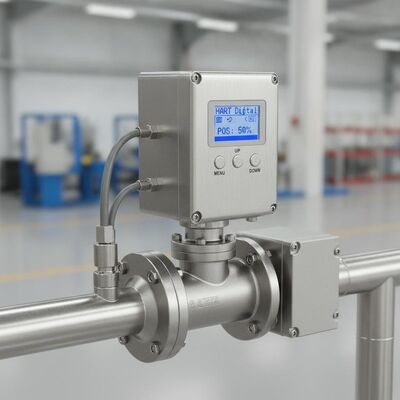

HART通信 デジタル バルブ ポジショナー ステンレス ステンレス バルブ ポジショナー

製品概要

フィッシャー DVC6200 デジタル バルブ ポジショナー パッケージは,工場で完全に組み立てられ,プロセス プラントで正確で繰り返す性能のために構築された,事前にテストされたバルブ制御ソリューションです.デジタルバルブポジショナーをパッケージ調整されたユニットとしてハードウェア,端末接続,および校正確認された設定を組み込むため,ユーザーは位置付け器,アクチュエーター,そしてフィードバック装置DVC6200は4〜20mADCのアナログ入力信号を受け取り,それを高精度でバルブアクチュエータを動かす空気圧の出力圧に変換します.HART 5 または HART 7 通信は,ループに沿った任意の地点から,バルブ状態データに遠隔でアクセスすることができます.高性能なリンクレスフィードバックシステムは,バルブ幹と位置付け器の物理的な接触を排除します.装配のサイクル寿命は最大化されます.ストロットリング制御とオン/オフ制御をサポートし,スライディングストーム線形アクチュエータで動作します.35mmから606mmまでの移動,および45°から180°までの四分の一回転回転アクチュエータ. 位置フィードバックは,組み込み4-20mAトランスミッターまたは,注文された構成に応じて離散スイッチを通じて利用できます. パッケージは工場校正およびテストされているため,ユーザは,配線エラーを軽減し,起動時間を短縮する調整されたソリューションを受け取ります.

保護用箱は厳しい工業環境のために設計されており,防塵,水浸し,腐食性大気には耐えるタイプ4XとIP66の保護があります.標準的な環境温度範囲は -40~+85°C極度の温度オプションでは,フロロシリコンエラストーマーが指定されている場合, -52°Cまで操作を延長します.供給圧は,推奨される最低0から範囲に変化します.動作装置の要求値より 3 bar 以上の最大 10 bar.0bar (145psig),低出血リレーの静止状態の空気消費量は1.4barの供給圧で0.056Nm3/h未満です.DVC6200は包括的な認証ポートフォリオを持っています.CSA を含むロイドズ・レジスタ,ビュロー・ヴェリタス,DNV,ABSの承認を受け,空気,天然ガス,窒素を供給媒体としてサポートし,石油とガスに広く使用されています.化学加工デジタル通信,自己診断能力の組み合わせにより,電子機器は,電子機器や電子機器の密封された建築物このパッケージは,長期間のバルブ自動化と低保守装置操作の信頼性のある選択になります.

テクニカル仕様

応用産業

1. 石油とガスの加工

2. 化学・石油化学工場

3. 発電所と複合サイクル装置

4. 水と下水処理

5. 紙パルス工場

6. 鉱業と金属加工

7. 食品と飲料の生産

8. 医薬品製造

精密なバルブ制御,信頼性の高いリモート通信,オンライン診断能力が必要です. DVC6200は,特に液体アンモニアサービスに適しています.ジェネレーター・潤滑油冷却水システムステンレス鋼のハウジングオプションは,化学工場で一般的に見られる腐食性空気に耐える.紙パルス工場HART通信により,操作者は危険領域に入ることなくバルブ状態データにアクセスできます.安全性を向上させ,危険な環境への曝露を減らす.

一般 的 な 問題

1. 機器は通信しない 装置端末の電源を確認し,アナログ制御の最低電圧要求値9.5 VDC,HART通信の最低電圧要求値10 VDCが満たされていることを確認する.

2. セットポイントの変更でバルブが0から100%に動かない場合,気圧接続と供給圧を確認し,フィギュア選択で正しい出力ブロック (AOまたはDO) が設定されていることを確認します.

3. トランスデューサーブロックのセットポイントは AOブロックから更新されていない 変換ブロックモードをAutoに変更し, AOブロックがアクティブであることを確認する.

4. アナログ入力読み取りは実際の電流と一致しない. チェック端電圧,配線極度,ループ抵抗.

5. バルブ・アセンブリの摩擦,アクチュエータ・スプリングの破損,またはバルブ/アクチュエータ・シャフトの破損を特定するために ValveLinkの診断テストを実行します.

6. 低気圧または高気圧下落 〜空気供給調節器を検査し,アクチュエータ弁または管の外部空気漏れを確認し,供給圧が少なくとも0であることを確認します.動作装置の最大要求値より3バー高い.

7. 過剰なバルブ組の摩擦 摩擦を定量化し,基準値と比較するための診断試験を実施し,梱包と幹の状態を検査する.

8. 位置フィードバックが誤りです 統合された4-20mA位置送信機を再校正するか,制限スイッチの操作を確認します.

9. 端末箱への水分浸透 封筒密封,ケーブル腺,カバーボルトを検査し,IP66の整合性を確認する.

10. HARTループの通信停止 チェックループの配線,シールド,終了,HARTデバイスのアドレス

代替モデル

1. フィッシャー DVC6200 HC (高容量)

2. "フィッシャー DVC6200 SIS (安全機器システム) "

3. フィッシャー DVC6200p (PROFIBUS PA)

4. フィッシャー DVC6200f (ファウンデーションフィールドバス)

5. フィッシャー DVC2000 デジタルバルブポジショナー

6. Neles ND9000シリーズ (ND9103 / ND9106 / ND9203 / ND9206)

7. サムソン・トロヴィス 3730シリーズ (3730-1/2/3/4)

8. サムソン 3725 / 4763

9. マソネイラン SVIIIシリーズ (SVI2 / SVI3 / SVI1000)

10. フローサーブ ロジックス 520MD / 3200MD

選択注意: モデルを交換する前に,マウントフレンズの互換性,アクチュエータの走行距離,入力信号の種類,通信プロトコル,供給圧,およびキャビネット保護を確認する.DVC6200は,ほとんどのフィッシャーと非フィッシャー気圧アクチュエータにリモートフレンドリーインストールのために設計されています,モジュール式設計により,フィールド配線や空気管を外さずに重要な作業部品を交換できます.
