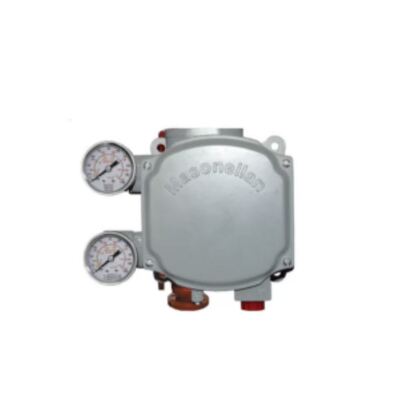

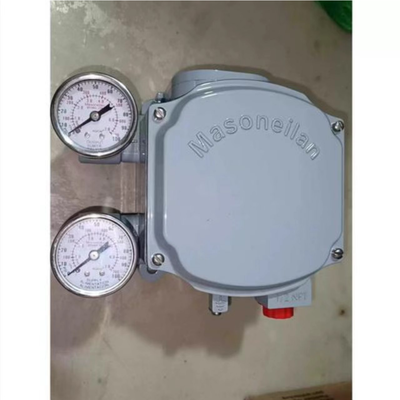

HART 通信デジタルバルブポジショナーとローカルインターフェースと磁気センサー

製品概要

マソネイラン SVI1000 デジタル バルブ ポジショナー (Digital Valve Positioner) は,単効気圧制御バルブ用に設計された,パッチ付き,ループ駆動,HART通信装置です.4-20mA DC制御信号を受け取り,それを比例的な空気力出力に変換し,バルブアクチュエータを動かす連続およびバッチプロセス制御のための精密で応答性の高いバルブ位置付けを提供します.SVI1000は,機械的な磨きを排除し,NAMURを搭載した任意のアクチュエターに設置を簡素化する実証された非接触磁気位置センサー技術を使用しています"1つのボタン = 1つの機能"操作によるユーザーフレンドリーなローカルインターフェースにより,迅速なセットアップと校正が可能です.ほとんどの制御バルブが5分以内に稼働準備ができています装置は,HART バージョン 5 または バージョン 7 通信をサポートし, フィールドを選択可能で, バルブ状態データと診断アラートへのリモートアクセスを可能にします. 固体状態のスイッチは,追加のハードウェアなしでバルブ位置のフィードバックを提供します. 自動チューニング機能は,最適なバルブ位置制御パラメータを決定します.異なるアクチュエータタイプで一貫したパフォーマンスを確保するSVI1000は,外部電源を必要とせずループで動いているため,インストールが簡素化され,配線コストが削減されます..

エポキシプライマーに灰色ポリウレタンコーティングを塗った低銅アルミニウムから作られ,IP66とNEMA 4Xの防塵,水の侵入,腐食性のある大気作業温度範囲は -40 °Cから +85 °C (-40 °Cから +185 °F),相対湿度は10%から95%で,凝縮しない供給圧力範囲は20〜100psi (1.4〜7bar) で,空気供給はISA S7ごとに乾燥した5マイクロンの濾過空気でなければなりません.3. SVI1000は,ATEX,FM,IEC,CSA,CEを含む包括的な認証ポートフォリオを持ち,危険なエリアの使用のための本質的に安全で燃焼しない (限られたエネルギー) 承認を持っています発電,精製,石油化学,中流と上流の石油とガス,水処理,一般産業プロセス制御に広く使用されています.接触のない移動センサーは,正確な位置付けとメンテナンスフリー操作を可能にします.そして位置計は,HART eDDLとFDT-DTM技術を通じて,主要な制御システムと統合できます.コンパクトなサイズ,ローカルな構成,デジタル通信の組み合わせSVI1000は,バルブ自動化と設備効率の実現に役立つ,実用的で信頼性の高い選択肢です.

テクニカル仕様

応用産業

1. 発電

2. 石油とガスの精製

3. 石油化学加工

4. 中流と上流の石油とガス

5. 水と下水処理

6. 化学加工

7. 紙パルス工場

8. 一般的な工業プロセス制御

これらの産業は,生産効率と安全性を維持するために,正確なバルブ位置付け,信頼性の高い通信,低保守操作を必要とします.SVI1000は,コンパクトなサイズでスキッドマウントパッケージや古い電動気圧定位装置の改装など,シンプルな局所構成と迅速な稼働が重要ですHART通信により,HARTは,HARTとHARTの通信で,HARTは,HARTとHARTの通信で,HARTは,HARTとHARTの通信で,HARTは,HARTとHARTの通信で,HARTは,HARTとHARTの通信で,操作者は,危険領域に入らないうちに,バルブ状態データと診断アラートにアクセスできます.安全性を向上させ,危険な環境への曝露を減らす.

一般 的 な 問題

1. 定位装置が入力信号に反応しない 4-20mAループの連続性を確認し,源が20mAを供給できるかどうかを確認し,端末電圧が20mAで少なくとも9VDCであることを確認します.

2. セットポイントの変更でバランブが動かない場合 pneu の接続と供給圧を確認し,正しい入力信号が計器に到達していることを確認します.

3. ローカルLEDディスプレイが機能していない 電力供給を確認し,端末接続が安全か確認します.

4. 自動調節が完了しない場合 動力装置の移動,供給圧,磁気フィードバックの正常に位置を確認します.機械的な結合がないことを確認します.

5. ポジションフィードバックが誤っている 固体スイッチのアクティベーションポイントを確認し,ローカルインターフェースを使用してポジショナーを再校正します.

6. 空気漏れまたは圧力低下 漏れがないか空気供給接続,リレー,アクチュエータ管を検査し,供給圧が充実して清潔であることを確認します.

7. バルブ・ストックまたは電磁板・ストック バルブ・アセンブリの摩擦,アクチュエータ・スプリングの問題,またはシャフトの問題を特定するために診断試験を実行します.

8. 過剰なバルブ組の摩擦 診断摩擦分析を行い,基値と比較し,包装と幹の状態を検査する.

9. 室内への湿気浸透 蓋の密封,ケーブル腺,端末箱を検査し,IP66 / NEMA 4Xの整合性を確認する.

10. HART通信間隔 チェックループ配線,シールド,終了,HARTデバイスアドレス

代替モデル

1. マソネイラン SVI II AP

2. マソネイラン SVI3

3. マソネイラン SVI FF (ファウンデーション・フィールドバス)

4. フィッシャー DVC2000

5. フィッシャー DVC6200

6. ネレス ND9000シリーズ

7. サムソン・トロヴィス 3730シリーズ

8. フローサーバー ロジックス 520MD

9. フォックスボロ SRD911

10. ロトーク YTCシリーズ

選択注意: モデルを交換する前に,マウントフレンズの互換性,アクチュエータの走行距離,入力信号の種類,通信プロトコル,供給圧,およびキャビネット保護を確認する.SVI1000は,単効気圧アクチュエータのために設計されており,古い電圧位置装置を直接置き換えることができます..
