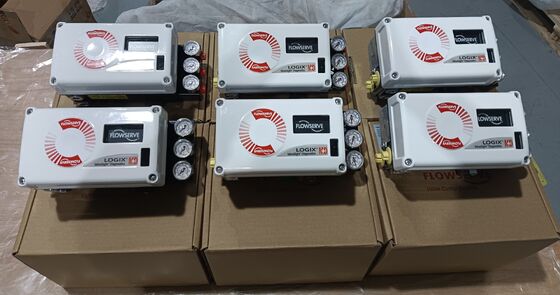

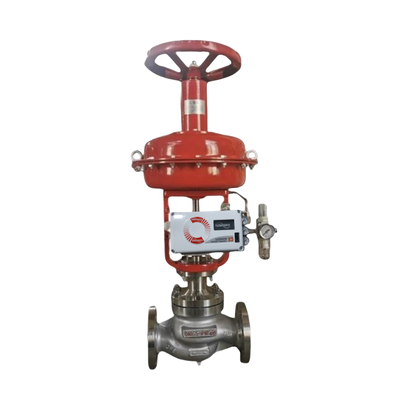

HART通信 アルミ合金ホイジング付きデジタルバルブポジショナー パネウマティック制御バルブコントローラー

製品概要

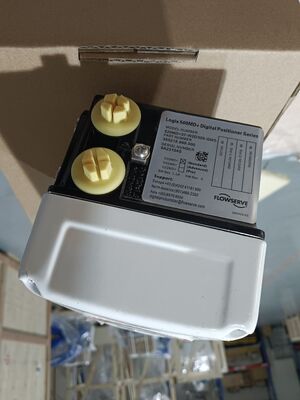

Flowserve Logix 520MD デジタルバルブポジショナは、空圧制御バルブの正確で安定した位置決めを実現するために設計された、スマートな HART 通信対応機器です。2線式 4-20 mA DC コマンド信号を受け取り、アクチュエータを駆動する比例空圧出力を生成し、シングルアクションおよびダブルアクションのバルブ構成の両方をサポートします。520MD は、高度なピエゾ技術と 2 段階制御アーキテクチャを使用して、高速応答、タイトなクローズ、および最小限のオーバーシュートを実現します。マルチバリアブルゲインチューニングアルゴリズムにより、ポジショナは大きなステップ変化をスムーズに処理しながら、非常に小さな設定点調整を高精度で解決できます。自動チューニングルーチンはアクチュエータの動作を測定し、最適なゲイン値を選択し、ゲインセレクタによりユーザーは必要に応じてパフォーマンスを微調整できます。HART 5、6、および 7 通信は 4-20 mA ループでサポートされており、ステータス、構成、および診断情報にアクセスできます。520MD はループ電源で動作し、わずか 3.6 mA で動作するため、既存のコントローラや電気バリアと互換性があります。

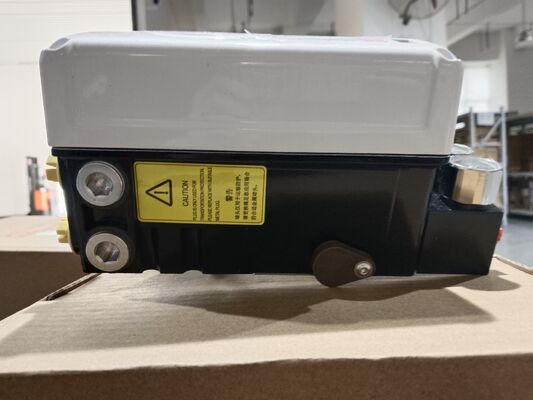

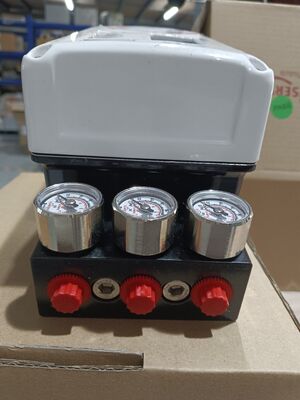

ハウジングはアルミニウム製で、過酷な産業環境向けに設計されており、動作温度範囲は -52℃ ～ +85℃（-62°F ～ +185°F）です。130 を超える警告アラームは、ダウンタイムを引き起こす前に、バルブ、アクチュエータ、およびポジショナの問題を特定するのに役立ちます。ValveSight DTM ソフトウェアと組み合わせることで、520MD は迅速なトラブルシューティングと予知保全のための強力な診断ツールを提供します。本製品は、危険区域設置に適した、本質安全防爆クラス 1 ディビジョン 1 グループ A-D および非点火防爆クラス 1 ディビジョン 2 グループ A-D の定格を取得しています。ポジショナは ATEX、IECEx、米国、カナダの承認を取得しています。主な産業分野には、石油・ガス、化学処理、精製、発電、水・廃水処理、パルプ・製紙が含まれます。コンパクトなモジュラー設計、ローカル構成オプション、デジタル通信、および診断機能により、520MD はバルブ自動化とプラント効率化のための信頼性の高い選択肢となります。

技術仕様

適用産業

1. 石油・ガス処理

2. 化学・石油化学プラント

3. 発電

4. 水・廃水処理

5. パルプ・製紙工場

6. 精製およびパイプライン圧力調整

7. 製薬製造

8. 鉱業・金属加工

これらの産業では、生産効率と安全性を維持するために、正確なバルブ位置決め、信頼性の高い通信、および強力な診断機能が必要です。520MD は、高空気容量と低空気消費量が重要な用途、例えば産業用バルブの自動流量・圧力制御、石油・ガスの上流および中流のバルブ自動化、化学・石油化学のバッチおよび連続プロセス、発電所での蒸気・ユーティリティシステム、精製およびパイプライン圧力調整などに特に適しています。ピエゾ技術と内部ループフィードバックの組み合わせにより、空気消費量を最小限に抑えた高性能制御が可能です。HART 通信と ValveSight ソフトウェアにより、オペレーターは危険区域に入ることなくバルブの状態データと診断アラートにアクセスでき、安全性を向上させ、予知保全を可能にします。

一般的な問題

1. ポジショナがアナログコマンドに応答しない – 4-20 mA ループの導通を確認し、ソースが少なくとも 3.6 mA を供給できることを確認し、端子電圧が必要なコンプライアンス電圧を満たしていることを確認してください。

2. バルブが設定点変更でストロークしない – 空圧接続と供給圧力を確認してください。正しい入力信号が機器に到達していることと、キャリブレーションが完了していることを確認してください。

3. ローカルステータス LED が機能しない – 電源を確認し、端子接続が確実であることを確認してください。

4. クイックキャルが完了しない – アクチュエータのトラベル、供給圧力、および磁気フィードバックの位置を確認してください。機械的なバインディングがないことを確認してください。

5. 位置フィードバックが不正確 – ソリッドステートスイッチのアクチュエーションポイントを確認し、ローカルインターフェースまたは ValveSight ソフトウェアを使用してポジショナを再キャリブレーションしてください。

6. 空気漏れまたは圧力低下 – 空気供給接続、リレー、およびアクチュエータチューブの漏れを点検してください。供給圧力が適切でクリーンであることを確認してください。

7. バルブまたはソレノイドが固着している – ValveSight を介して診断テストを実行し、バルブアセンブリの摩擦、アクチュエータスプリングの問題、またはシャフトの問題を特定してください。

8. バルブアセンブリの過度の摩擦 – 診断摩擦分析を実行し、ベースラインと比較してください。パッキンとステムの状態を点検してください。

9. エンクロージャーへの湿気侵入 – カバーシール、ケーブルグランド、および端子ボックスを点検してください。IP66 / NEMA 4X の完全性を確認してください。

10. HART 通信が断続的 – ループ配線、シールド、終端、および HART デバイスアドレスを確認してください。制御システムとの DTM 統合を確認してください。

交換モデル

1. Flowserve Logix 3200MD

2. Flowserve Logix 3800MD

3. Flowserve Logix 510+

4. Fisher DVC6200

5. Fisher DVC2000

6. Neles ND9000 シリーズ

7. Samson TROVIS 3730 シリーズ

8. Masoneilan SVI II AP

9. Foxboro SRD911

10. Rotork YTC シリーズ

選択上の注意: モデルを置き換える前に、取り付けフランジの互換性、アクチュエータのトラベル範囲、入力信号タイプ、通信プロトコル、供給圧力、およびエンクロージャー保護を確認してください。520MD は、シングルアクションまたはダブルアクションの空圧アクチュエータ用に設計されており、他の Logix 500 シリーズモデルと共通のハウジングおよび作動システムを共有しているため、ほとんどのオプションアクセサリをファミリー全体で使用できます。
