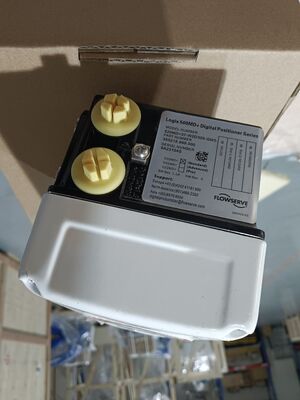

Flowserve Logix 520MD デジタルバルブ位置付け器は,気圧制御バルブのための正確で安定した位置付けを提供するために構築されたスマートでHART通信機器です.それは2本のワイヤの4-20mA DCコマンド信号を受け入れ,アクチュエータを駆動する比例的な空気力出力を生成単効および双効のバルブ構成の両方をサポートする. 520MDは,高度なピエゾ技術と2段階制御アーキテクチャを使用して,迅速な応答,緊密なシャットオフを達成します.そして最小限のオーバーショットその多変数加益調節アルゴリズムは,ポジショナーが非常に小さなセットポイント調整を高精度で解決しながら,大きなステップ変更をスムーズに処理できるようにします.自動調節ルーチンはアクチュエータの動作を測定し,最適な増幅値を選択しますHART 5,6,7通信は4-20mAループでサポートされ,状態,構成,診断情報520MDはループで動いて 3.6 mA しか使えないので,既存のコントローラと電気障壁で動作します.
箱はアルミ製で,厳しい産業環境のために設計されており,作業温度範囲は-52°C~+85°C (-62°F~+185°F) です.130 台 以上 の 警報 装置 が,潜在 的 な バルブ を 特定 する 助け に なり ますValveSight DTM ソフトウェアと組み合わせると520MDは,迅速なトラブルシューティングと予測保守のための強力な診断ツールを提供します.固有の安全性クラス 1 部門 1 グループ A-D と不燃性クラス 1 部門 2 グループ A-D と評価されており,危険地帯の設置に適しています.位置付け器は,ATEX,IECEx,アメリカ典型的な産業は,石油とガス,化学加工,精製,発電,水と排水処理,パルプと紙を含む. コンパクトなモジュール設計,ローカル設定オプションデジタル通信と診断能力により 520MDは バルブ自動化と工場効率化において 信頼性の高い選択肢となっています
| パラメータ | 仕様 |
|---|---|
| モデル | 520MD |
| 製品タイプ | デジタルバルブポジショナー |
| 入力信号 | 4〜20mA DC 2本のワイヤー |
| 最低電流 | 3.6 mA |
| 通信プロトコル | HART 5,6,7 4-20mA以上 |
| 供給圧力 | 20〜150psi (1.4〜10.3bar) |
| 空中での配達 | 30 psi で 280 SLPM (10 SCFM) |
| 保護装置 | IP66 / NEMA 4X |
| 環境温度 | -52°C から +85°C (-62°F から +185°F) |
| 位置感知 | 接触のない磁気フィードバック |
| 出力信号 | 4〜20mAの位置送信機 2つの構成可能な固体スイッチ |
| 診断 | 標準診断/ValveSight での高度診断 |
| マウントタイプ | 統合マウントまたはリモートマウント |
| 設置基準 | NAMUR / IEC 60534-6-1 / IEC 60534-6-2 |
| アクチュエータ互換性 | 単効または双効,回転式または線形 |
| ストローク範囲 | 0.25"から4" (6.4から100mm) |
| 認証 | ATEX / IECEx / US / カナダの承認; 本質的に安全なクラス 1 部門 1 グループ A-D |
| 住宅用材料 | アルミニウム |
| 体重 | 3.6kg (8.0ポンド) |
| 保証 | 12ヶ月 |
石油とガスの加工
化学・石油化学工場
発電
水と下水処理
紙パルス工場
精製とパイプライン圧力調節
医薬品製造
鉱業と金属加工
これらの産業は,生産効率と安全性を維持するために,正確なバルブ位置付け,信頼性の高い通信,強力な診断能力を必要とします.520MDは,高い空気容量と低い空気消費が重要なアプリケーションに特に適しています産業用バルブにおける自動流量および圧力制御,石油およびガス上流および中流バルブ自動化,化学および石油化学のバッチおよび連続プロセスなど発電所の蒸気と電力システムピエゾ技術とインナー・ループフィードバックが組み合わせられ,最小限の空気消費で高性能制御が可能です.HART通信とValveSightソフトウェアで操作者は,危険地帯に入ることなく,バルブ状態データと診断アラートにアクセスし,安全性を向上させ,予測的な保守が可能になります.
定位装置はアナログコマンドに反応しない 4-20 mAループの連続性を確認し,ソースが少なくとも 3.6 mA を供給できることを確認しますそして,端末電圧が要求されるコンプライアンス電圧を満たしていることを確認します..
セットポイントの変更でバルブが動かない pneu の接続と供給圧を確認し,正しい入力信号が計器に届いていることを確認し,校正が完了したことを確認します.
ローカルステータスLEDが機能していない 電力供給を確認し,端末接続が安全か確認します.
クイック・カールは完了しない. 動作装置の移動,供給圧,磁気フィードバック位置をチェックする.機械的な結合がないことを確認する.
位置フィードバックが誤りです 固体スイッチのアクティベーションポイントを確認し,ローカルインターフェースまたはValveSightソフトウェアを使用して位置計を再校正します.
空気漏れまたは圧力低下 漏れがないか空気供給接続,リレー,アクチュエータ管を検査し,供給圧が充実して清潔であることを確認します.
バルブ・アセンブリの摩擦,アクチュエータ・スプリングの問題,またはシャフトの問題を特定するために,ValveSightによる診断テストを実行します.
過剰なバルブ組の摩擦 診断摩擦分析を行い,基値と比較し,包装と幹の状態を検査する.
室内への湿気浸透 蓋の密封,ケーブル腺,端末箱を検査し,IP66 / NEMA 4Xの整合性を確認する.
HART通信間隔 ループの配線,シールド,終了,HARTデバイスのアドレスを確認する.制御システムとのDTM統合を確認する.
Flowserve ロジックス 3200MD
フローサーブ ロジックス 3800MD
フローサーバー ロジックス 510+
フィッシャー DVC6200
フィッシャー DVC2000
ネレス ND9000シリーズ
サムソン・トロヴィス 3730シリーズ
マソネイラン SVI II AP
フォックスボロ SRD911
ロトーク YTCシリーズ
選択注意: モデルを交換する前に,マウントフレンズの互換性,アクチュエータの走行距離,入力信号の種類,通信プロトコル,供給圧,およびキャビネット保護を確認する.520MDは,単効または双効気圧駆動器のために設計されており,他のLogix 500シリーズモデルと共通のハウジングと駆動システムを共有しています.家庭全体でほとんどのオプションアクセサリーを使用できます.
