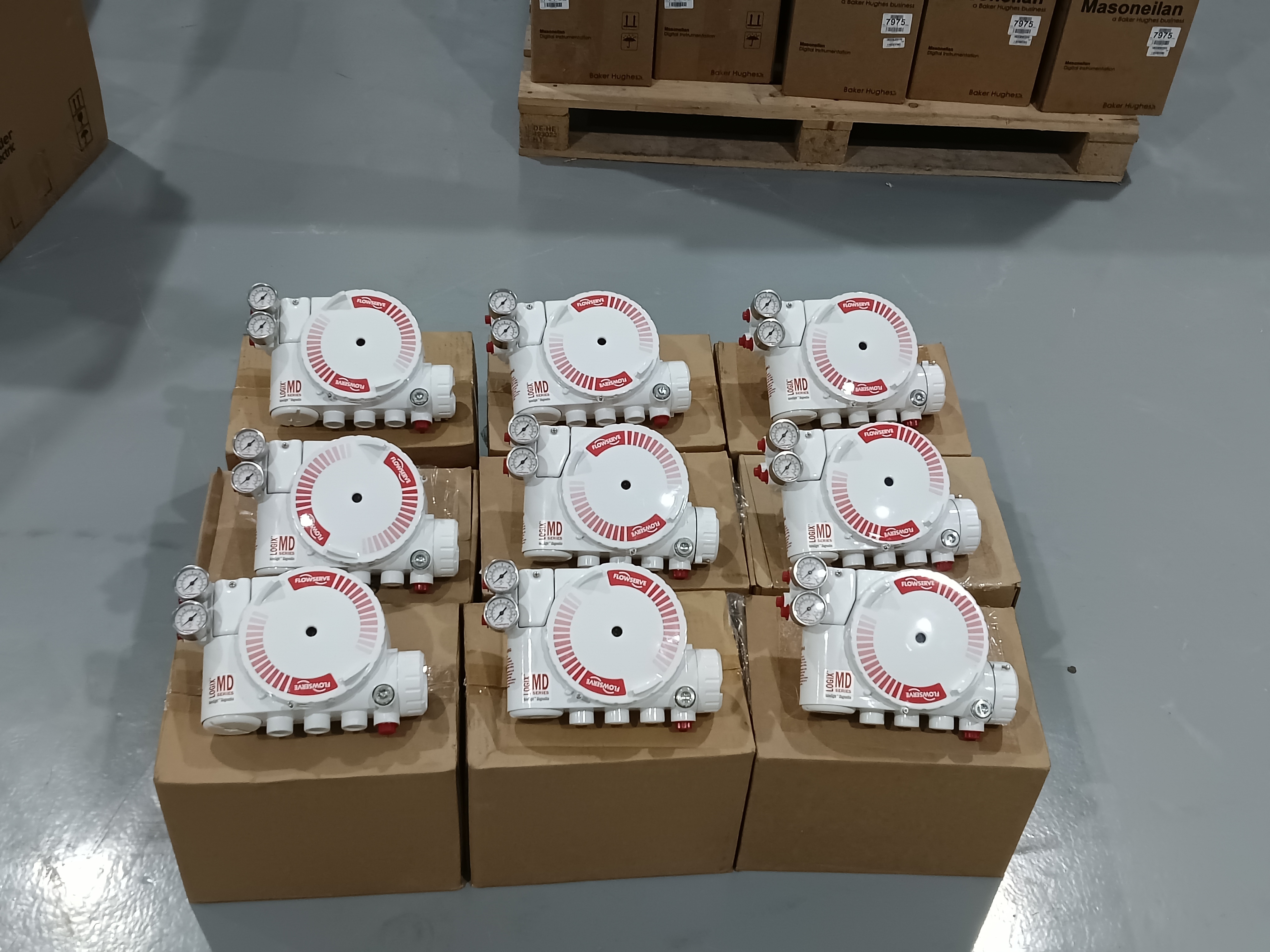

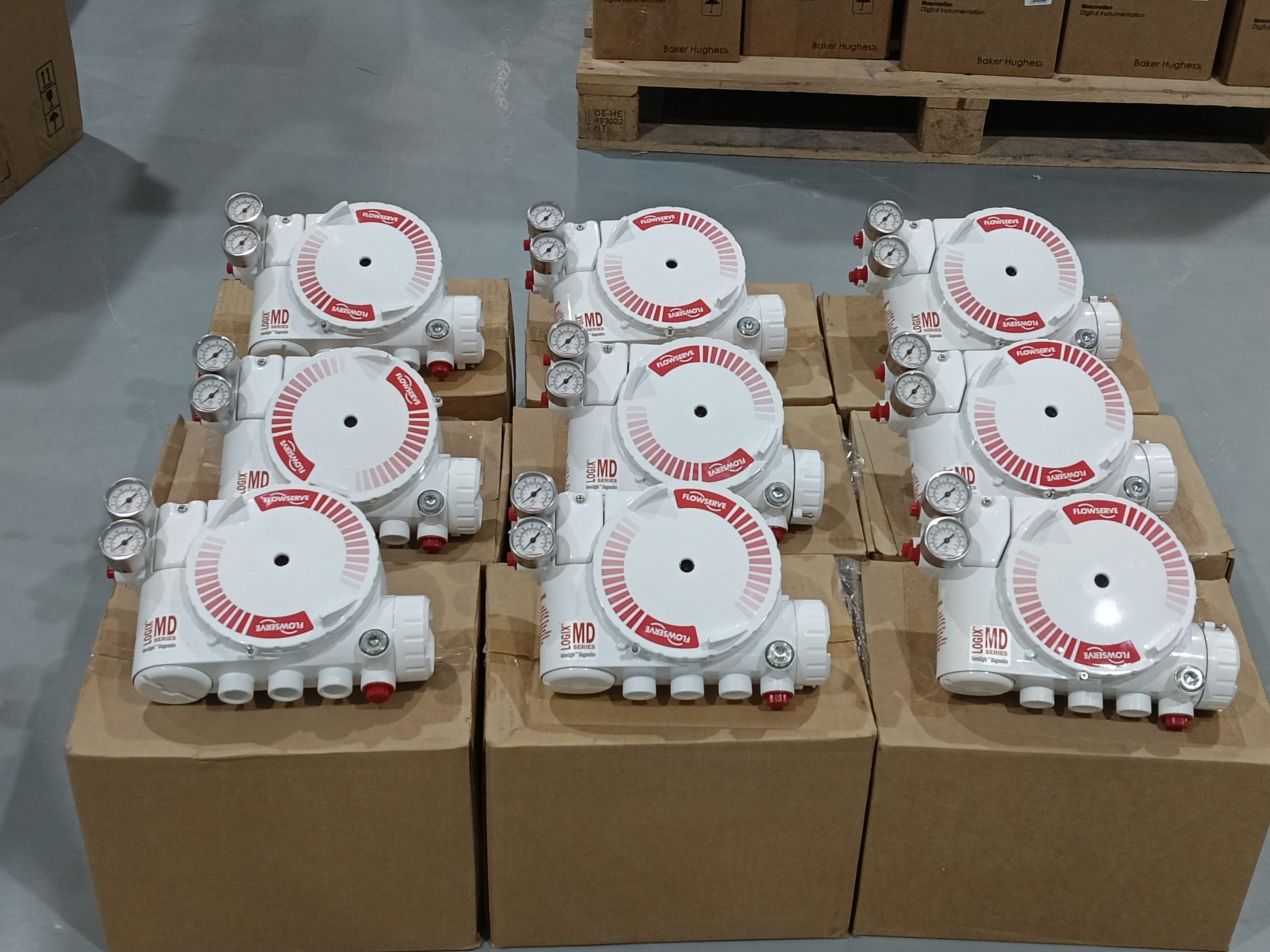

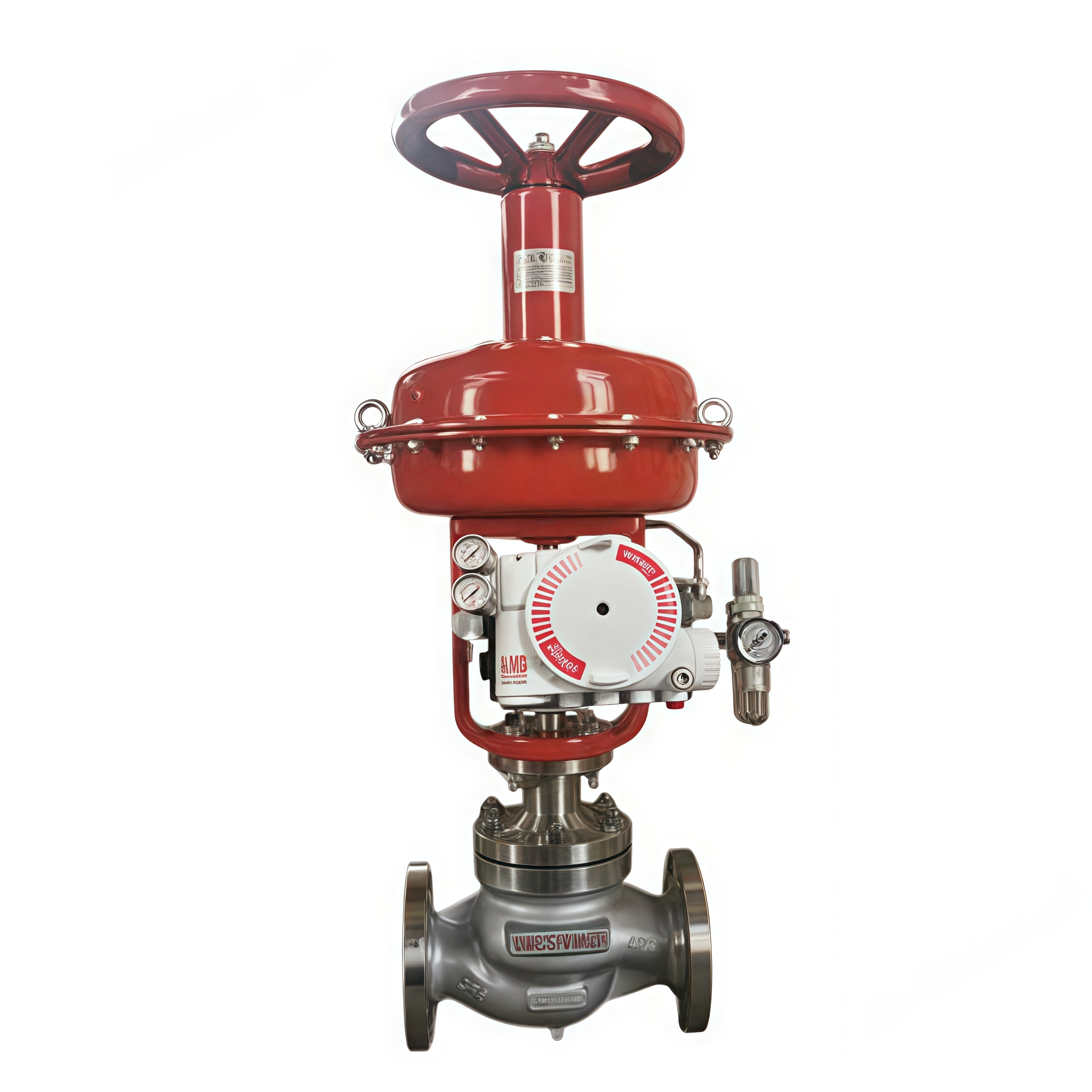

Flowserve Logix 3200MD デジタルバルブポジショナーは,空気制御バルブのための正確なポジショニングとチューニングパフォーマンスを提供するために設計された"スマート"HART通信機器です.特に爆発防止および危険地帯での用途2本のワイヤの 4-20 mA DC コントロール信号を受け取り,それを対称的な空気力出力に変換し,バルブアクチュエータを動かします.単効および双効のコンフィギュレーション,線形および回転型バルブの両方をサポートする3200MDは最先端のピエゾ技術を利用し,優れた性能と信頼性を提供し, 2段階制御設計により,より速い応答時間とより厳しい制御が可能になります.その多変数増幅調節アルゴリズムは,位置付け機が非常に小さなステップ変化のために高いレスポンス解像度を達成しながら,最小限のオーバーショットで大きなステップ変更を行うことができます自動調節手順は,サイクルに対するアクチュエータの応答を測定し,最適な増幅値を選択し,増幅選択器は,必要に応じて計算された増幅を増加または減少させるのに使用者を可能にします.シンプルなDIPスイッチ構成により,チューニングモードや他の一般的な設定の調整が可能,より複雑なカスタム設定は,HARTハンドヘルド通信器またはValveSightソフトウェアを使用して変更できます.位置付け器はHART 5,6,7通信をサポートします.連続データ送信用のバーストモードで.3200MDはループで動いているので,既存のコントローラと電気障壁と互換性があります.
箱はアルミ製で,ステンレス鋼の外装がオプションで用意されており,厳しい環境に耐えるように設計されています.動作温度範囲は -52°Cから +85°C (-62°Fから +185°F).ロジックス 3200MDの爆発防護室は,クラス I 部門 1 グループ B-D,Ex d IIB+H2,AEx d IIB+H2で,本質的に安全な評価はクラス I,Div 1,グループ A-G,Ex ia IICです.,AEx ia IIC. 燃焼防止の資格はクラスI Div 2 A-D, Ex nAであり,位置付け装置はSIL 2に対応しています.位置付け装置は, バルブ,アクチュエーター,位置付け装置の潜在的な故障に対して警告する 100 以上の便利な警告アラームで装備されており, ValveSight DTM ソフトウェアで使用すると,問題や潜在的な問題を迅速に診断するための多くの診断ツールがあります.典型的な産業は,石油とガス,化学加工,精製,発電,水と排水処理,パルプと紙です. コンパクトなモジュール設計の組み合わせ,ローカル構成3200MDは,バルブ自動化と工場効率化において信頼性の高い選択肢となっています.
| パラメータ | 仕様 |
|---|---|
| モデル | 3200MD |
| 製品タイプ | デジタルバルブポジショナー |
| 入力信号 | 2本のワイヤー 4〜20mA DC |
| 電源の範囲 | 10.0 から 30.0 VDC |
| 合致電圧 | 10.0 VDC @ 20 mA |
| 通信プロトコル | HART 5,6,7 4-20mA以上 |
| 最低電流 | 3.9 mA 典型的な 3.6 mA 最大停止 |
| 供給圧力 | 2.1バー (30PSI) から10.3バー (150PSI) |
| 空中での配達 | 14.3 Nm3/h @ 1.5 bar (8.44 SCFM @ 22 PSI); 30.6 Nm3/h @ 4.1 bar (18.0 SCFM @ 60 PSI) |
| 空気消費量 | 0.5 Nm3/h @ 4 bar (0.3 SCFM @ 60 PSI) |
| 空気供給の質 | ISA 7 について0.01標準;露点は環境温度18°F以下,粒子の大きさは5ミクロン未満,油分量は1ppmを超えない |
| 容認可能な供給ガス | 空気,甘い天然ガス,窒素,CO2 |
| 保護装置 | 防爆 / 本質的に安全 / 不燃性 |
| 環境温度 | -52°C から +85°C (-62°F から +185°F) |
| 動作湿度 | 0-100% 凝縮しない |
| 位置感知 | 接触のない磁気フィードバック |
| 出力信号 | オプション 4-20 mA アナログフィードバック (マルチ機能カード) |
| 診断 | 100 以上の警告アラーム;標準診断 / 先進診断 (ValveSight) |
| マウントタイプ | 統合マウントまたはリモートマウント |
| 設置基準 | NAMUR / IEC 60534-6-1 / IEC 60534-6-2 |
| アクチュエータ互換性 | 単効または双効,回転式または線形 |
| 認証 | ATEX / IECEx / FM US / FM カナダの承認;SIL 2対応 |
| 住宅用材料 | アルミニウム (標準) /不?? 鋼 (オプション) |
| 体重 | 3.9 kg (8.3 lbs) アルミ; 9.3 kg (20.5 lbs) ステンレス鋼 |
| 保証 | 12ヶ月 |
石油とガスの加工
化学・石油化学工場
発電
水と下水処理
紙パルス工場
精製とパイプライン圧力調節
医薬品製造
鉱業と金属加工
これらの産業は,生産効率と安全性を維持するために,正確なバルブ位置付け,信頼性の高い通信,強力な診断能力を必要とします.3200MDは,高い空気容量と低い空気消費が重要なアプリケーションに特に適しています産業用バルブにおける自動流量および圧力制御,石油およびガス上流および中流バルブ自動化,化学および石油化学のバッチおよび連続プロセスなど発電所の蒸気と電力システムパイプラインの圧力を調整する.ピエゾ技術とインナーループフィードバック手順が組み合わせられ,最小限の空気消費で高性能な制御を提供します.爆発防止の囲みにより,燃える気体や塵が存在する危険地帯に設置するのに適しています..HART 通信と ValveSight ソフトウェアにより,操作者は危険地帯に入ることなく,バルブ状態データと診断警告にアクセスし,安全性を向上させ,予測保守が可能になります.
定位装置はアナログコマンドに反応しない 4-20 mAループの連続性を確認し,ソースが少なくとも 3.9 mA を供給できることを確認しますそして,端末電圧が 10 の要求されるコンプライアンス電圧を満たすことを確認します..0 VDC 20 mA
セットポイントの変更でバルブが動かない pneu の接続と供給圧を確認し,正しい入力信号が計器に届いていることを確認し,校正が完了したことを確認します.
ローカルステータスLEDが機能していない 電力供給を確認し,端末接続が安全か確認します.
自動調節が完了しない場合 操作装置の移動,供給圧,磁気フィードバックの正常に位置を確認し,機械的な結合がないことを確認します.
ポジションフィードバックが誤りである 模擬出力ボードの構成 (装備されている場合) を確認し,ローカルインターフェースまたはValveSightソフトウェアを使用して位置計を再校正する.
空気漏れまたは圧力低下 漏れがないか空気供給接続,リレー,アクチュエータ管を検査し,供給圧が2.1bar (30PSI) から10の範囲であることを確認します.3 bar (150 PSI) で,空気質がISA 7を満たしていること.0.01.
バルブ・アセンブリの摩擦,アクチュエータ・スプリングの問題,またはシャフトの問題を特定するために,ValveSightによる診断テストを実行します.
過剰なバルブ組の摩擦 診断摩擦分析を行い,基値と比較し,包装と幹の状態を検査する.
室内への水分浸透 蓋の密封,ケーブルの腺,端末箱を検査し,爆発防止と環境密封の整合性を確認する.
HART通信間隔 ループの配線,シールド,終了,HARTデバイスのアドレスを確認する.制御システムとのDTM統合を確認する.
フローサーバー ロジックス 3200MD+
フローサーバー ロジックス 520MD
フローサーブ ロジックス 3800MD
フローサーバー ロジックス 510+
フィッシャー DVC6200
フィッシャー DVC2000
ネレス ND9000シリーズ
サムソン・トロヴィス 3730シリーズ
マソネイラン SVI II AP
フォックスボロ SRD911
選択注意: モデルを交換する前に,マウントフレンズの互換性,アクチュエータの走行距離,入力信号の種類,通信プロトコル,供給圧,およびキャビネット保護を確認する.3200MDは,単効または二重作用の気圧アクチュエータのために設計され,特に標準520MDが使用できない爆発防止および危険領域のアプリケーションのために設計されています..
