Neles ND9000インテリジェントバルブポジショナ（バルブ制御用HART付き）

製品概要

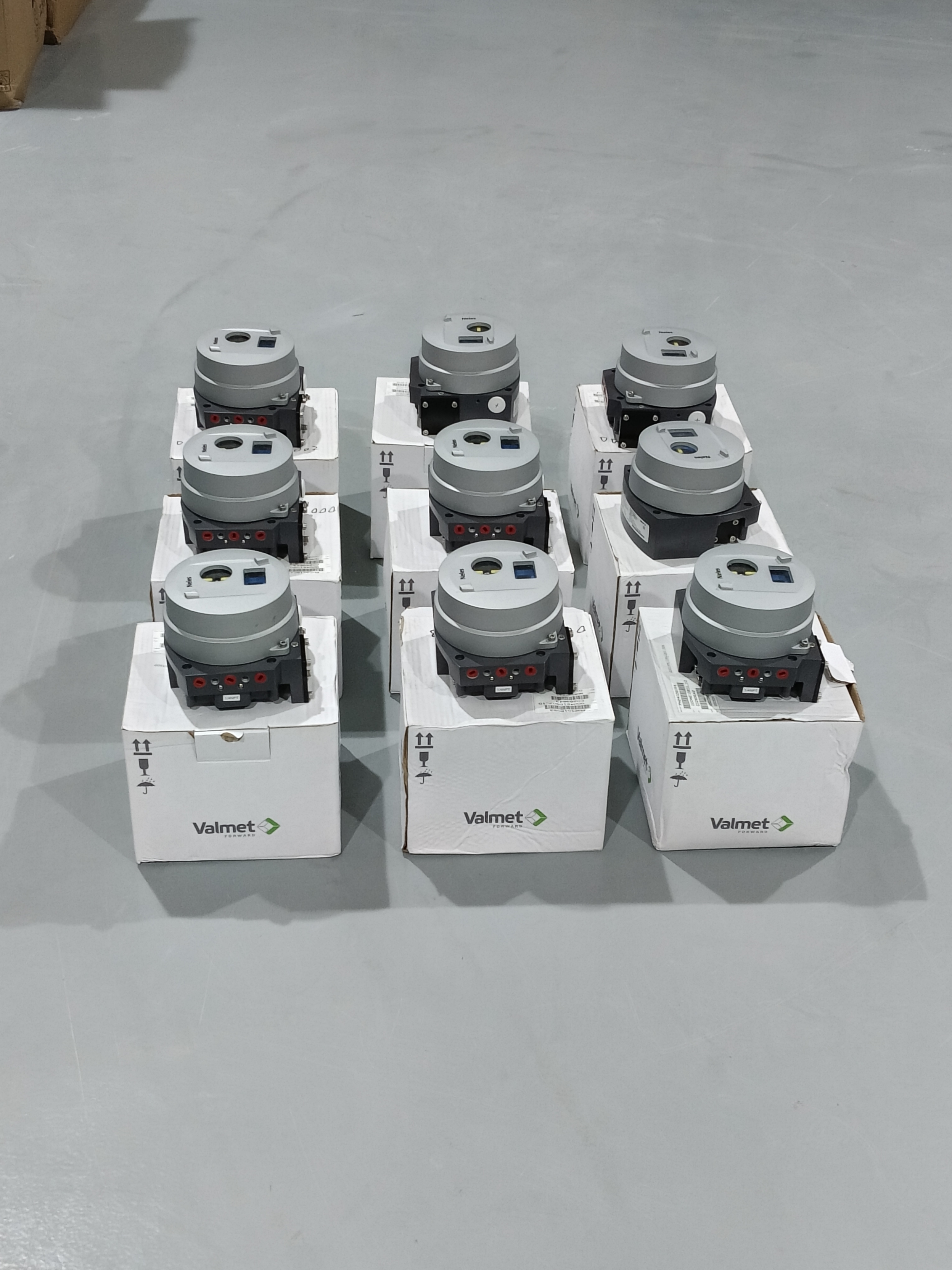

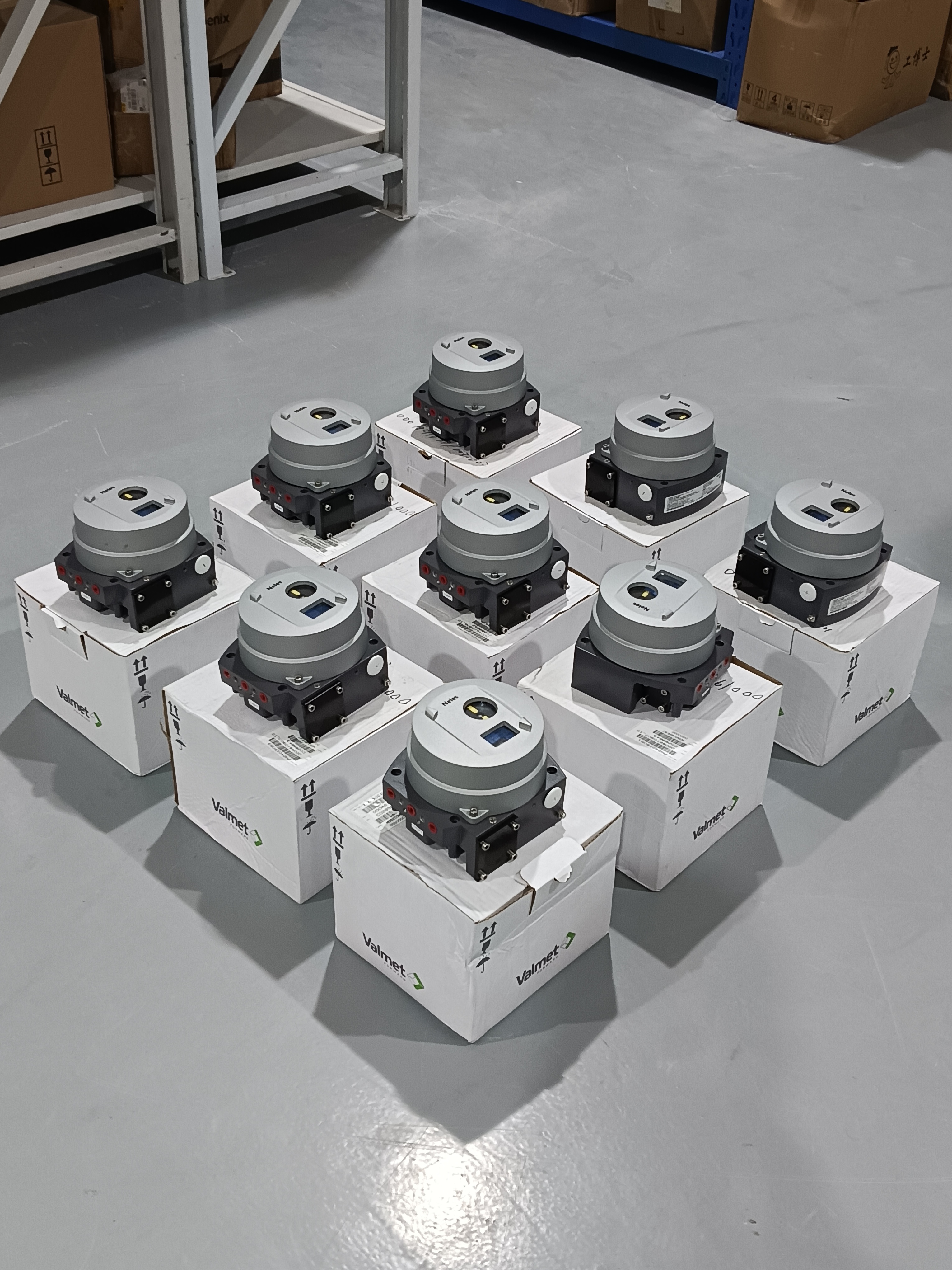

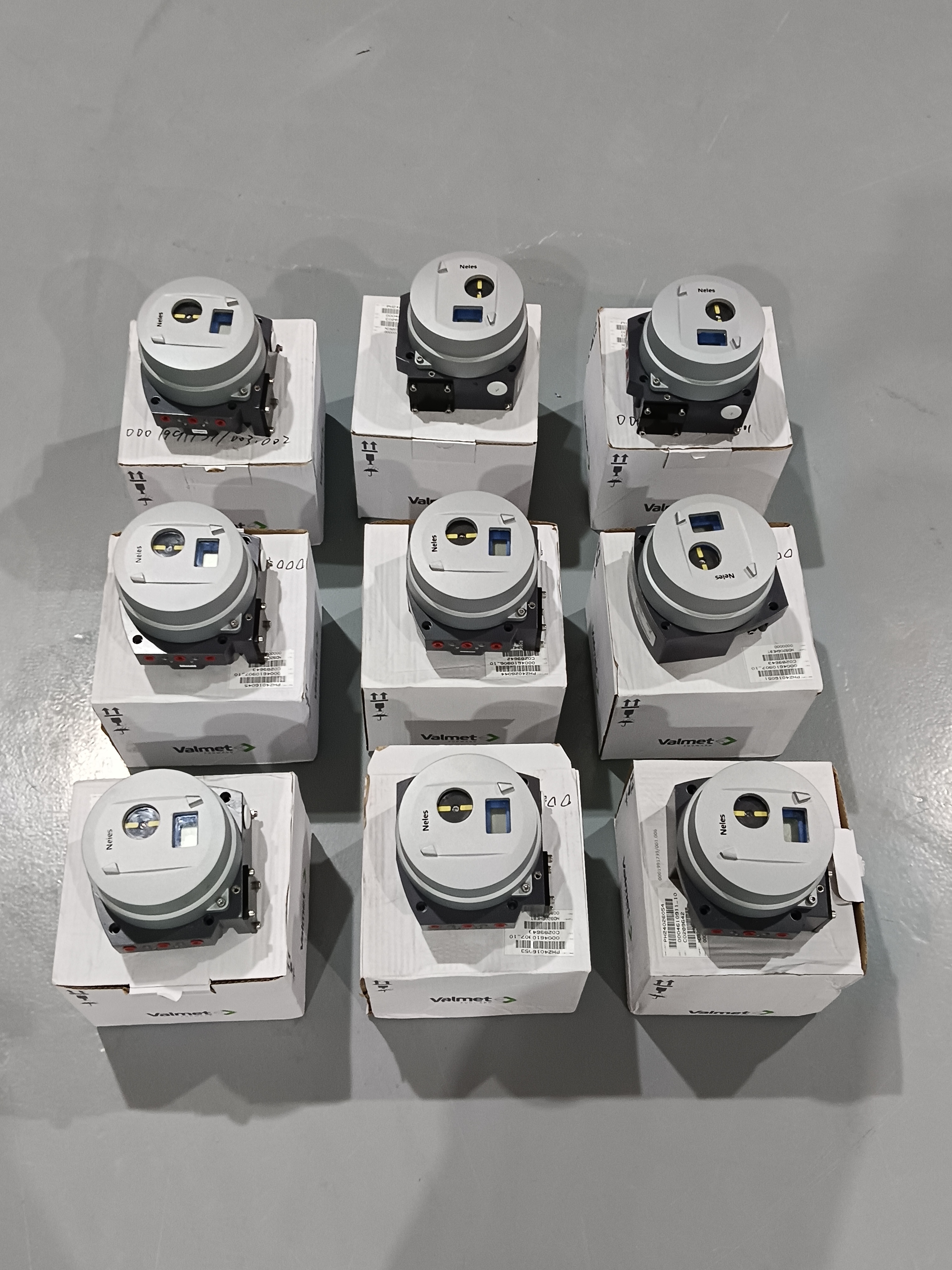

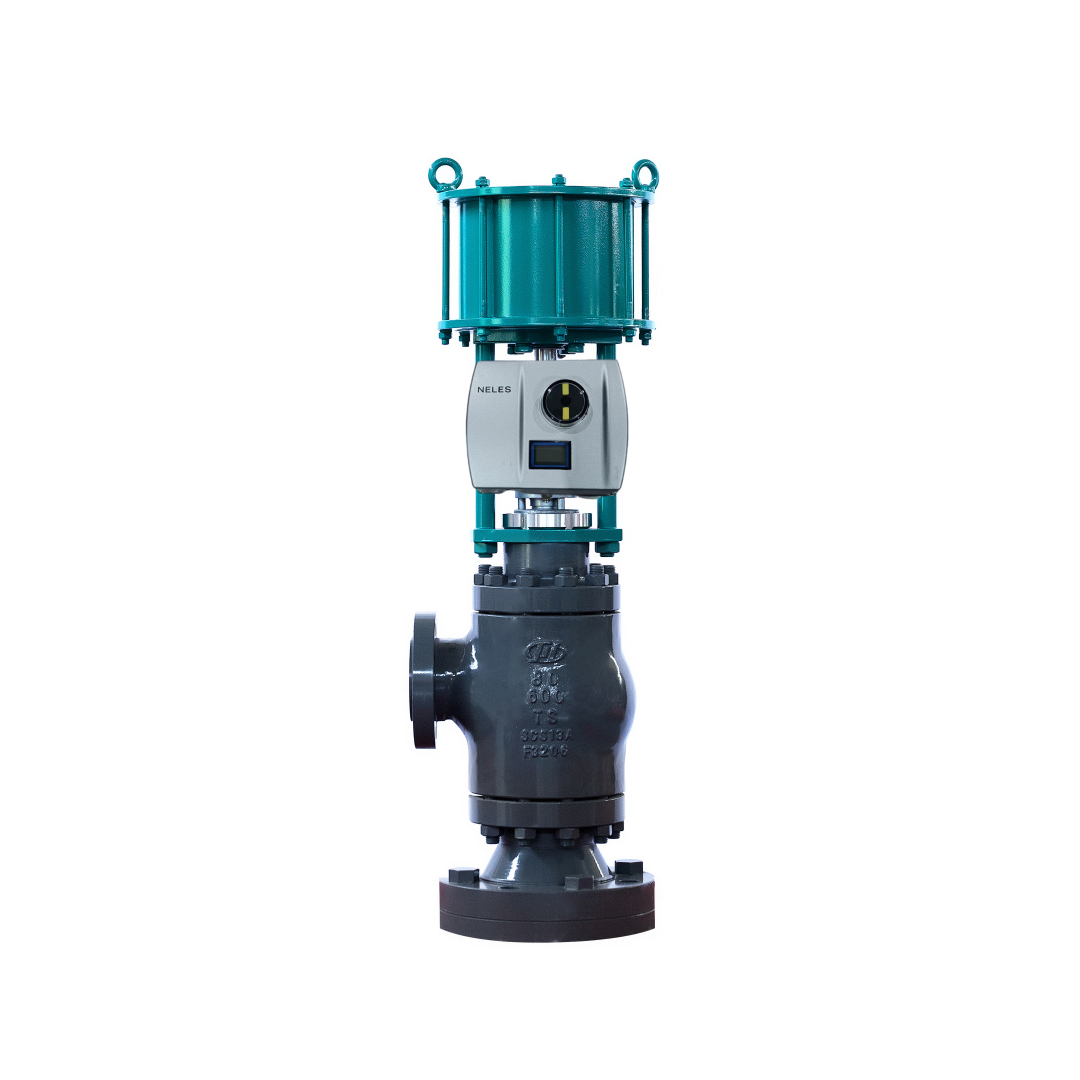

Neles ND9000インテリジェントバルブポジショナは、すべての制御バルブアクチュエータおよびすべての産業分野で動作するように設計された、クラス最高のマイクロコントローラベースのバルブコントローラです。4-20 mA DC制御信号またはフィールドバス通信を受信し、比例空気圧出力に変換して、単動または複動アクチュエータを駆動します。リニアおよびロータリーバルブアプリケーションの両方をサポートします。ND9000は、機械的摩耗を排除し、VDI/VDE 3845またはIEC 60534-6取り付け能力を持つあらゆるアクチュエータへの取り付けを簡素化する非接触位置測定システムを使用しています。言語選択機能を備えたローカルユーザーインターフェースにより、迅速なセットアップとキャリブレーションが可能になり、同じデバイスをリニアおよびロータリーバルブ、複動および単動アクチュエータに使用できるため、スペアパーツ在庫を削減できます。この機器は、HART 6または7、FOUNDATION Fieldbus、Profibus PAなどの交換可能な通信オプションをサポートしており、通信ボードを交換することで簡単にアップグレードできます。オプションのリミットスイッチと位置送信機（HARTのみ）は、追加のハードウェアなしでバルブ位置フィードバックを提供します。ND9000はTÜVによってIEC 61508に準拠してSIL 2認証を受けており、安全関連アプリケーションに適しています。ND9000はループ電源で、わずか3.6 mAで動作するため、既存のコントローラや電気バリアとの互換性があります。

エンクロージャは、陽極酸化アルミニウム合金とポリマー複合材、またはオプションのフルステンレス鋼で構成されており、粉塵、水の浸入、腐食性雰囲気に対してIP66およびNEMA 4X保護を提供します。標準動作温度範囲は-40℃から+85℃で、アークティックバージョンは動作温度を-53℃まで拡張します。供給圧力範囲は0.14～0.8 MPa（1.4～8 bar）で、ND9000は低エネルギーおよび低空気消費量を提供し、総所有コストを削減します。ポジショナは、ATEX、IECEx、INMETRO、cCSAus、CCOE/PESO、KOSHA、GOST R、NEPSIの承認を含む包括的な認証ポートフォリオを備えており、本質安全防爆および耐圧防爆アプリケーションに対応しています。石油・ガス、化学処理、精製、発電、水処理、パルプ・紙、一般産業プロセス制御で広く採用されています。ND9000は、すべての主要DCSシステムと統合でき、オープンアーキテクチャにより、FDTおよびEDDテクノロジーを介してさまざまなメーカーのソフトウェアおよびハードウェアとの自由なインターフェースが可能です。ベンチマーク制御性能、優れた診断機能、将来性のあるモジュラー設計の組み合わせにより、ND9000はバルブオートメーション、プラント効率、予知保全のための信頼できる選択肢となります。

技術仕様

適用産業

1. 石油・ガス処理

2. 化学・石油化学プラント

3. 発電

4. 水・廃水処理

5. パルプ・製紙工場

6. 精製・パイプライン圧力調整

7. 医薬品製造

8. 鉱業・金属加工

これらの産業では、生産効率と安全性を維持するために、正確なバルブ位置決め、信頼性の高い通信、高度な診断機能が必要です。ND9000は、自動流量・圧力制御、石油・ガス上流・中流バルブオートメーション、化学・石油化学バッチ・連続プロセス、発電所における蒸気・ユーティリティシステム、精製操作など、ロータリーバルブおよびリニアバルブにおけるベンチマーク制御性能が重要なアプリケーションに特に適しています。非接触位置測定技術は、耐用年数を延ばし、Neles製およびサードパーティ製の空気圧アクチュエータの両方に最適です。HARTまたはフィールドバス通信とオンラインバルブ診断により、オペレーターは危険区域に入ることなくバルブの状態データ、パフォーマンス傾向、診断アラートにアクセスでき、安全性を向上させ、予知保全を可能にします。

一般的な問題

1. ポジショナが入力信号に応答しない – 4-20 mAループの導通を確認し、ソースが少なくとも3.6 mAを供給できることを確認し、端子電圧が必要なコンプライアンス電圧を満たしていることを確認してください。

2. 設定点変更でバルブがストロークしない – 空気圧接続と供給圧力を確認してください。正しい入力信号が機器に到達していること、およびキャリブレーションが完了していることを確認してください。

3. ローカルディスプレイが機能しない – 電源を確認し、端子接続がしっかりしていることを確認してください。

4. 自動キャリブレーションが完了しない – アクチュエータのトラベル、供給圧力、および非接触位置センサーが正しく配置されていることを確認してください。機械的なバインディングがないことを確認してください。

5. 位置フィードバックが不正確 – リミットスイッチまたは位置送信機の構成を確認し、ローカルインターフェースまたはDTM/EDDソフトウェアを使用してポジショナを再キャリブレーションしてください。

6. 空気漏れまたは圧力低下 – 空気供給接続、リレー、アクチュエータチューブの漏れを点検してください。供給圧力が1.4～8 barの間であり、空気の質が適切であることを確認してください。

7. バルブが固着またはソレノイドが固着 – オンラインバルブ診断テストを実行して、バルブアセンブリの摩擦、アクチュエータスプリングの問題、またはシャフトの問題を特定してください。保存されている診断トレンドを確認してください。

8. 過度のバルブアセンブリ摩擦 – 診断摩擦分析を実行し、ベースラインと比較してください。パッキンとステムの状態を点検してください。サイクルカウントとシグネチャデータをレビューしてください。

9. エンクロージャへの湿気浸入 – カバーシール、ケーブルグランド、端子箱を点検してください。IP66 / NEMA 4Xの完全性を確認してください。

10. 通信が断続的 – ループ配線、シールド、終端、およびデバイスアドレスを確認してください。DTM/EDDが制御システムと統合されていることを確認してください。

交換モデル

1. Neles ND7000シリーズ

2. Neles ND9100シリーズ

3. Neles ND9200シリーズ

4. Neles ND9300シリーズ

5. Neles ND9400シリーズ

6. Fisher DVC6200

7. Fisher DVC2000

8. Samson TROVIS 3730シリーズ

9. Masoneilan SVI II AP

10. Flowserve Logix 520MD

選択上の注意：モデルを置き換える前に、取り付けフランジの互換性、アクチュエータのトラベル範囲、入力信号タイプ、通信プロトコル、供給圧力、およびエンクロージャ保護を確認してください。ND9000は、単動または複動の空気圧アクチュエータ用に設計されており、以前のNelesポジショナ世代との完全な後方互換性のある取り付けキットを提供します。
