高性能 SIL 2 調節バルブ位置付け器 スマート制御のためのインテリジェントバルブ位置付け器

製品概要

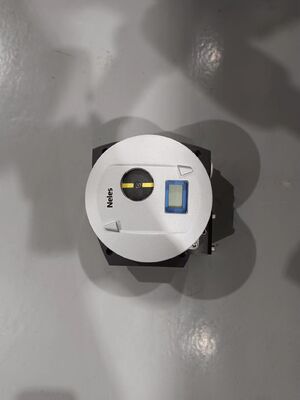

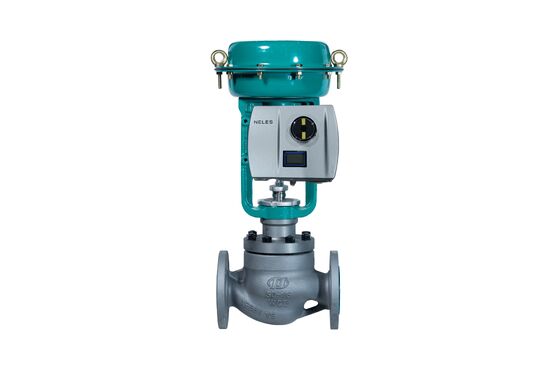

The Neles ND9000 Intelligent Valve Positioner is a microcontroller-based valve controller that receives a 4-20 mA DC control signal or fieldbus communication and converts it into a proportional pneumatic output to drive either single-acting or double-acting actuators, 線形と回転バルブの両方のアプリケーションをサポートします.その非接触位置測定システムは,機械的な磨きをなくし,VDI/VDE 3845またはIEC 60534-6のマウント機能を持つ任意のアクチュエータに設置を簡素化します.言語選択のローカルユーザーインターフェースにより,迅速な設定と校正が可能で,同じ装置は線形および回転バルブ,二重および単効アクチュエータに使用できます.部品の在庫を削減するこの機器は,HART 6 または 7,FOUNDATION Fieldbus,およびProfibus PAを含む交換可能な通信オプションをサポートし,通信ボードを交換することで簡単にアップグレードすることができます.オプションの制限スイッチと位置送信機 (HARTのみ) は,追加のハードウェアなしでバルブ位置フィードバックを提供します.ND9000は,TÜVによるSIL 2認証をIEC 61508に従って取得し,安全関連アプリケーションに適しています. ND9000はループで動作し,わずか3.6mAで動作するので,既存のコントローラと電気障壁と互換性があるDTM/EDDサポートと組み合わせたローカルユーザーインターフェースは,DCS資産管理ツールを使用してローカルまたはリモート位置から迅速な稼働と設定を可能にします.

箱は,アノジスアルミ合金とポリマー複合物,またはオプションの完全なステンレス鋼から作られ,IP66とNEMA 4Xの防塵,水の侵入,腐食性のある大気標準的な動作温度範囲は-40°Cから+85°Cで,北極版では−53°Cまで動作する.供給圧力範囲は0.14から0.8MPa (1.4から8bar) です.ND9000は低エネルギーと低空気消費を 提供し,所有総コストを削減しますポジショナーには ATEX,IECEx,INMETRO,cCSAus,CCOE/PESO,KOSHA,GOST R,内在的に安全で爆発防止のアプリケーションのNEPSI承認石油とガス,化学加工,精製,発電,水処理,パルプと紙,および一般的な産業プロセス制御に広く使用されています.ND9000はすべての主要なDCSシステムと統合できますFDTとEDD技術を通じて,さまざまなメーカーからのソフトウェアとハードウェアと自由にインタフェースを可能にします.優れた診断ND9000は,バルブ自動化,工場効率,予測保守の信頼性のある選択となっています.

テクニカル仕様

応用産業

1. 石油とガスの加工

2. 化学・石油化学工場

3. 発電

4. 水と下水処理

5. 紙パルス工場

6. 精製とパイプライン圧力調節

7. 医薬品製造

8. 鉱業と金属加工

これらの産業は,生産効率と安全性を維持するために,正確なバルブ位置付け,信頼性の高い通信,および高度な診断能力を必要とします.ND9000は,回転閥と線形弁のベンチマーク制御性能が重要なアプリケーションに特に適しています.自動流量と圧力制御,石油とガス上流と中流のバルブ自動化,化学および石油化学のバッチおよび連続プロセスなど発電所の蒸気と電力システム接触のない位置測定技術は使用寿命を延長し,Nelesおよび第三者の空気動力装置の両方に理想的です.HARTまたはフィールドバス通信とオンラインバルブ診断操作者は,危険地帯に入ることなく,バルブ状態データ,性能動向,診断アラートにアクセスし,安全性を向上させ,予測的なメンテナンスが可能になります.

一般 的 な 問題

1. 定位装置が入力信号に反応しない 4-20 mA のループの連続性を確認し,ソースが少なくとも 3.6 mA を供給できることを確認します.そして,端末電圧が要求されるコンプライアンス電圧を満たしていることを確認します..

2. セットポイントの変更でバルブが動かない pneu の接続と供給圧を確認し,正しい入力信号が計器に届いていることを確認し,校正が完了したことを確認します.

3. ローカルディスプレイが機能していない 電力供給を確認し,端末接続が安全か確認します.

4. 自動校正が完了しない場合 操作装置の移動,供給圧,非接触位置センサーの位置が正常に確認し,機械的な結合がないことを確認します.

5. 位置フィードバックが誤りである 限界スイッチまたは位置送信機の設定を確認し,ローカルインターフェースまたはDTM/EDDソフトウェアを使用して位置計を再校正する.

6. 空気漏れまたは圧力低下 漏れがないか空気供給接続,リレー,アクチュエータ管を検査し,供給圧が1.4〜8barの間であり,空気の質が適切であることを確認します.

7. バルブ・ストックまたはソレノイド・ストック バルブ・アセンブリの摩擦,アクチュエータ・スプリングの問題,またはシャフトの問題を特定するためにオンライン・バルブ・診断テストを実行し,保存された診断傾向をレビューする.

8. 過剰なバルブ組摩擦 診断摩擦分析を行い,基値と比較し,包装と幹状態を検査し,サイクル数と署名データをレビューする.

9. 室内への湿気浸透 蓋の密封,ケーブル腺,端末箱を検査し,IP66 / NEMA 4Xの整合性を確認する.

10. 通信間隔 ループの配線,シールド,端末,デバイスアドレスを確認する;制御システムとのDTM/EDD統合を確認する.

代替モデル

1. ネレス ND7000シリーズ

2. ネレス ND9100シリーズ

3. ネレス ND9200シリーズ

4. ネレス ND9300シリーズ

5. ネレス ND9400シリーズ

6. フィッシャー DVC6200

7. フィッシャー DVC2000

8. サムソン・トロヴィス 3730シリーズ

9. マソネイラン SVI II AP

10. フローサーバー ロジックス 520MD

選択注意: モデルを交換する前に,マウントフレンズの互換性,アクチュエータの走行距離,入力信号の種類,通信プロトコル,供給圧,およびキャビネット保護を確認する.ND9000は,単効または双効気圧アクチュエータのために設計され,以前のNelesポジショナー世代と完全にバックコンパクトなマウントキットを提供しています..
