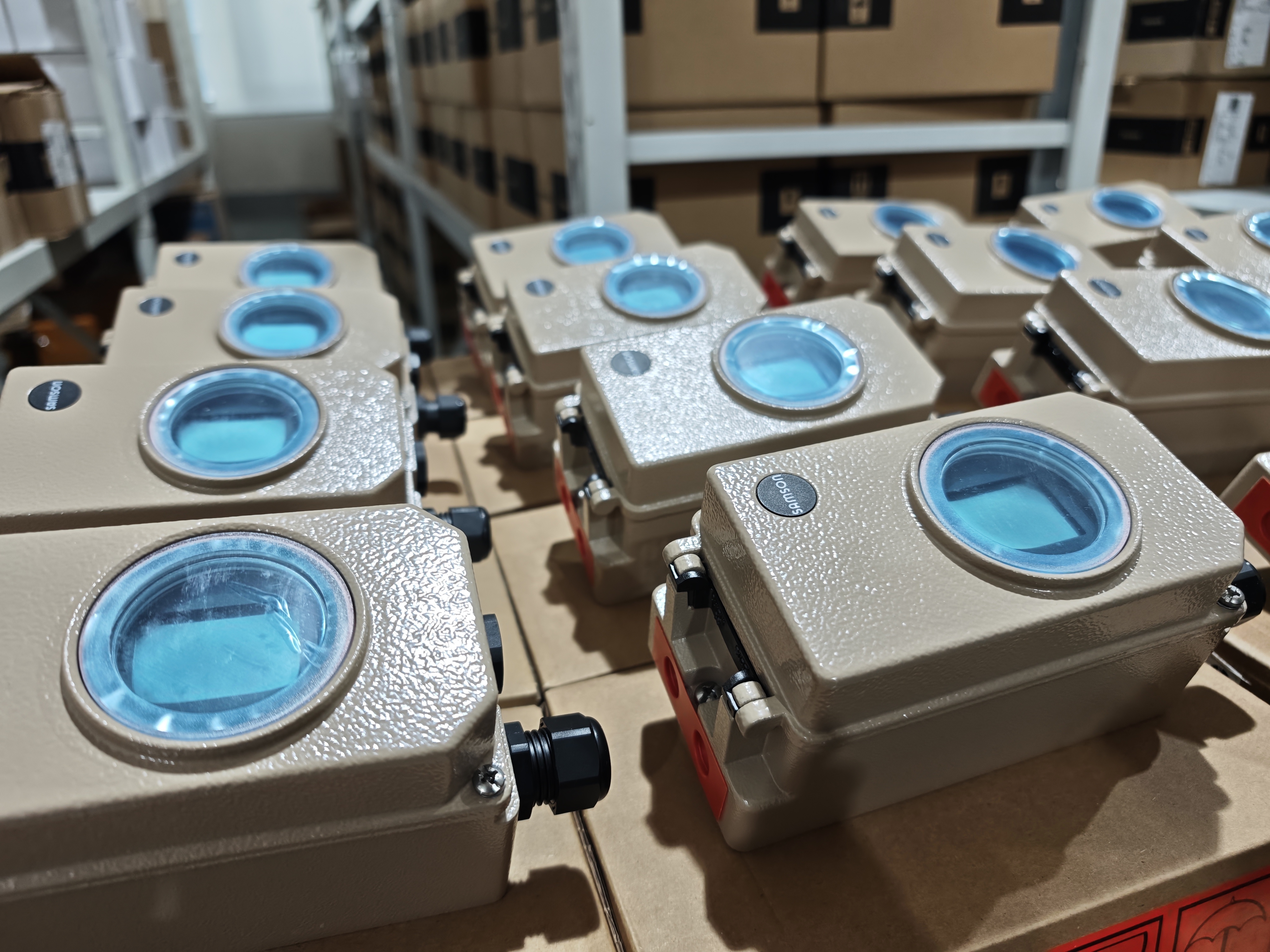

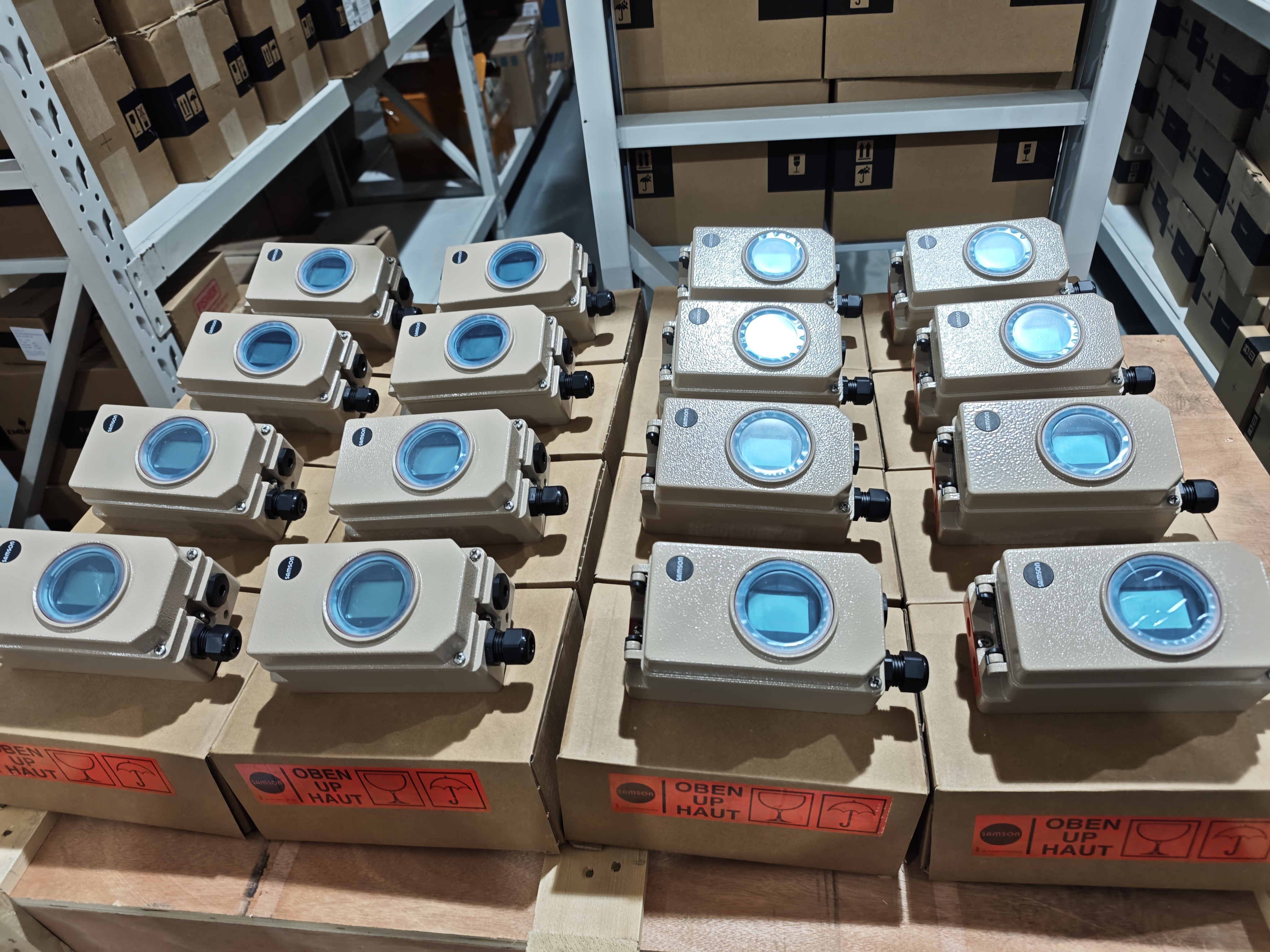

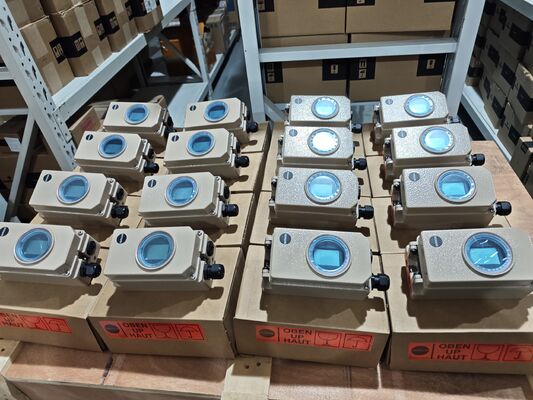

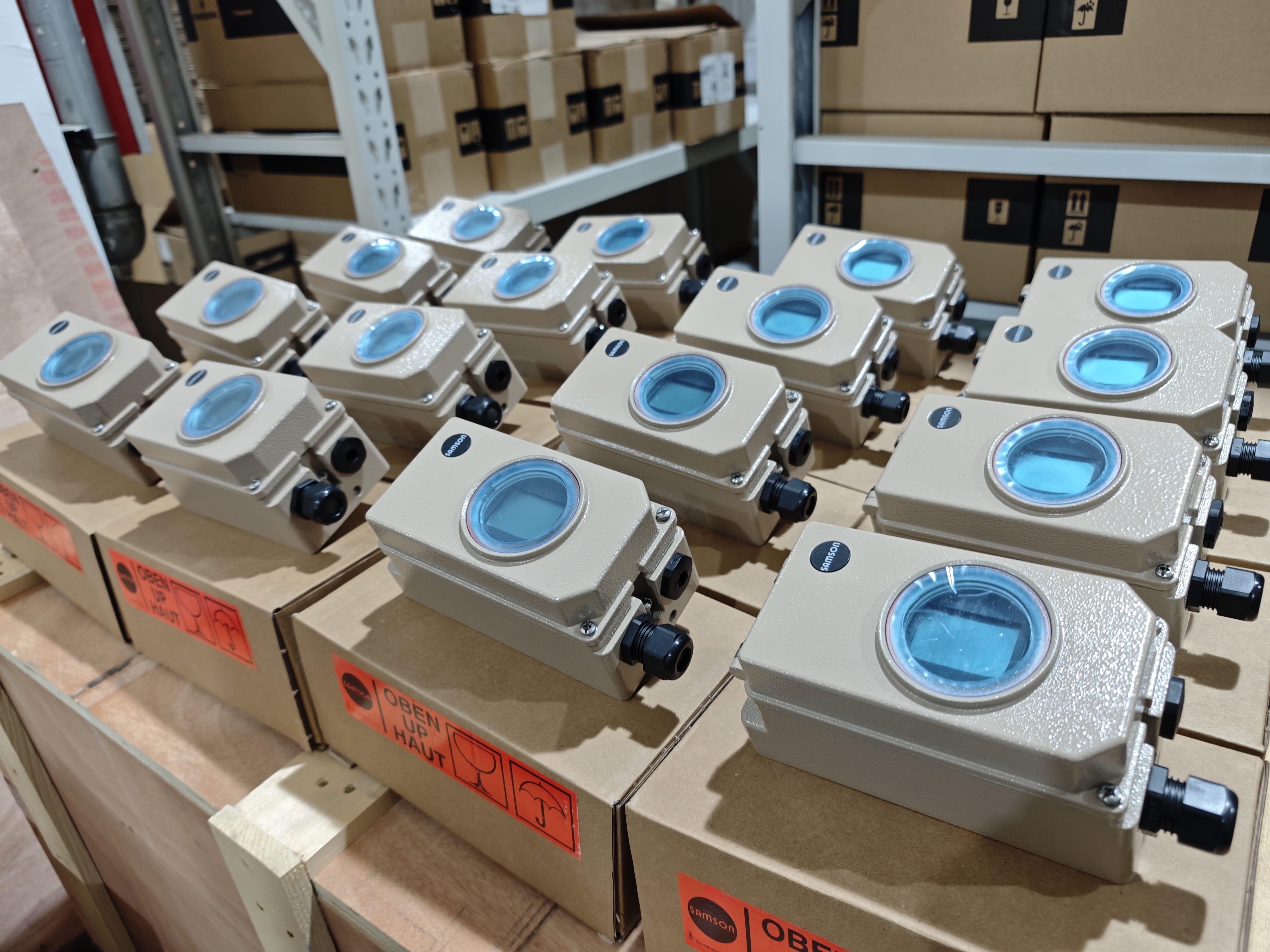

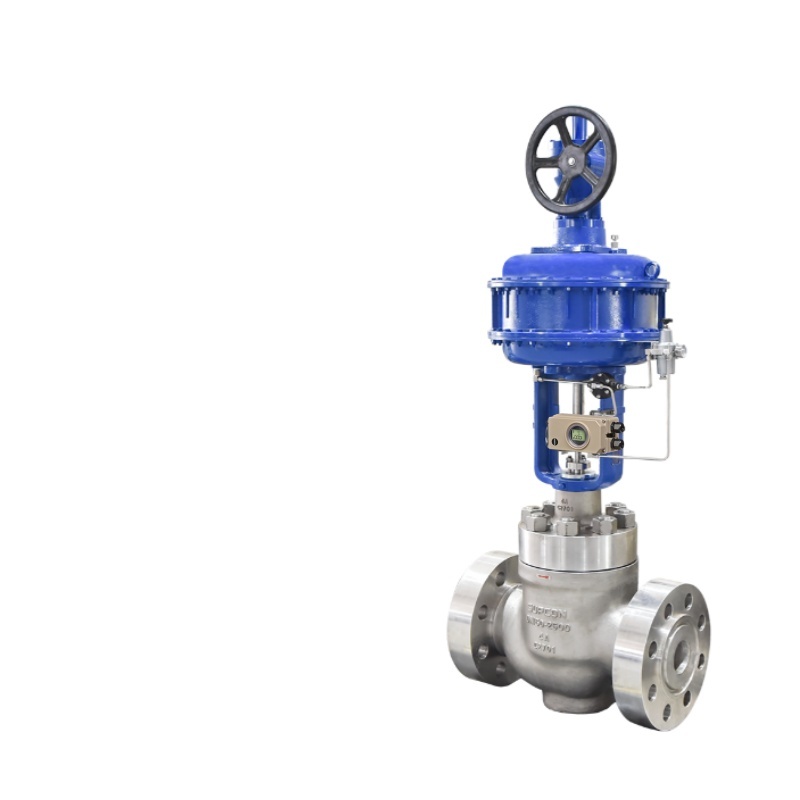

ステンレス鋼バルブポジショナーハウジング付きスロットリングサービス用HART電空ポジショナー

製品概要

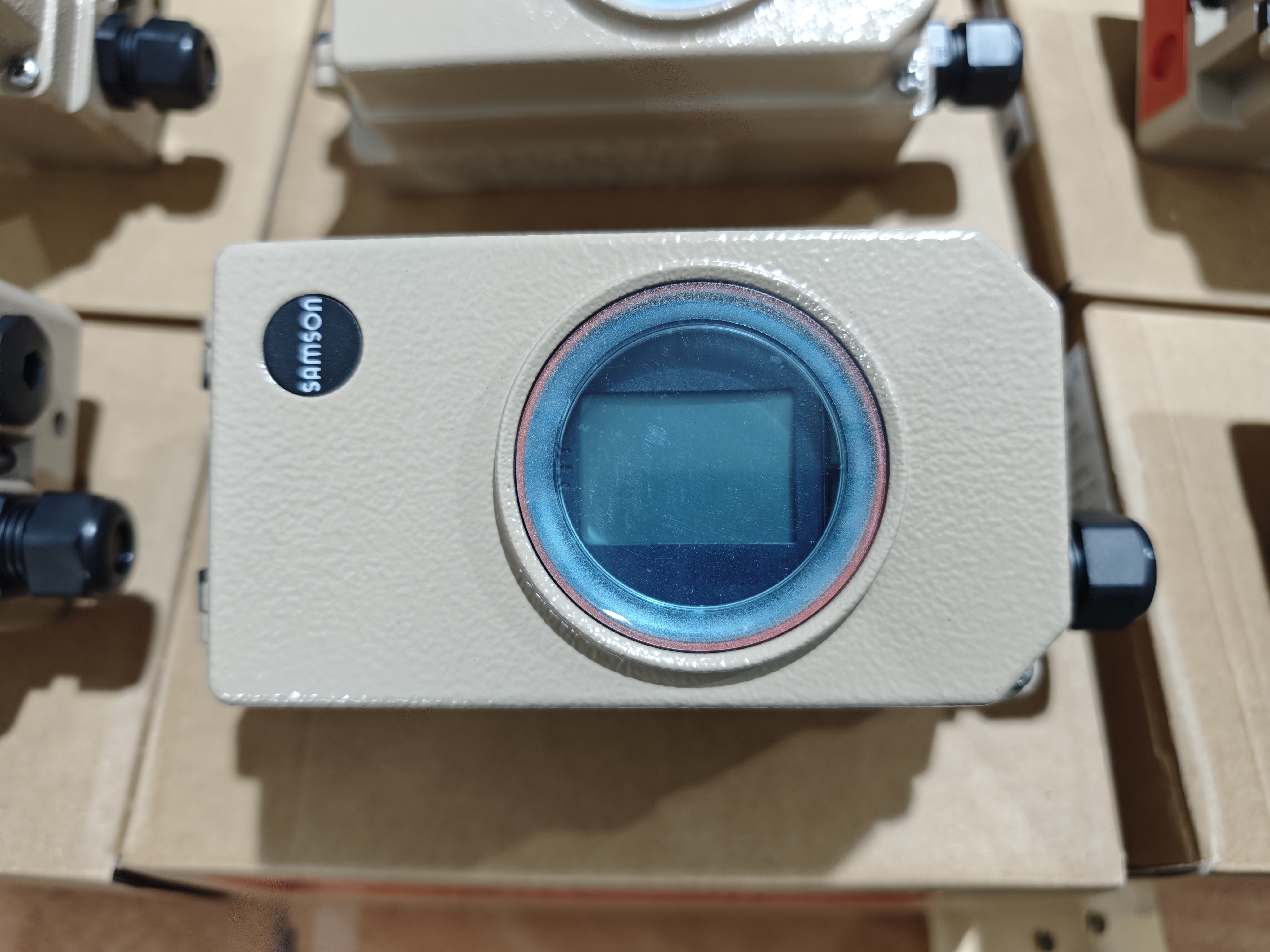

Samson 3730-3 電空式バルブポジショナは、4-20 mA 制御信号を空圧制御バルブのバルブ位置に割り当てる、スマートな HART 通信対応機器です。シングルアクションまたはダブルアクションのポジショナとして、リニアおよびロータリーアクチュエータに取り付け可能で、トラベル範囲は 3.6 mm から 300 mm、開度範囲は 24° から 100° まで対応します。3730-3 は非接触トラベルセンシングシステムを採用しており、機械的な摩耗を排除し、IEC 60534-6-1、VDI/VDE 3847、VDI/VDE 3845、または SAMSON 積分アタッチメントを備えたアクチュエータへの取り付けを簡素化します。NAMUR 推奨事項 NE 107 のステータスとメッセージを表示するプレーンテキストディスプレイにより、デバイスの状態が一目でわかります。回転可能な表示方向を備えたシンプルなワンノブ、メニュー駆動操作により、あらゆる取り付け位置で迅速なセットアップとキャリブレーションが可能です。HART 7 通信をサポートし、SAM DIGITAL レディであるため、最新のアセット管理システムとの統合が可能です。統合された EXPERTplus 診断機能により、制御バルブのリアルタイムデータが予測メンテナンス用に提供され、プロセス実行中にバルブの状態を記録し、必要なメンテナンス作業に関するメッセージを生成します。すべてのパラメータは不揮発性 EEPROM に保存され、停電時にも設定を保護します。ポジショナは 2 線式システムで、電気負荷は 410 Ω と低いです。代替初期化モードにより、バルブ位置を変更せずにプラント稼働中に緊急時にポジショナを起動できます。また、調整可能なタイトクローズ機能、出力圧力制限、自動ゼロ監視機能も備えており、長期的な精度を維持します。

ハウジングはダイカストアルミニウムまたはステンレス鋼製で、IP66 および NEMA 4X 保護により、ほこり、水の浸入、腐食性雰囲気から保護します。供給空気範囲は 1.4 ～ 7 bar (20 ～ 105 psi) で、ポジショナは高速で安定した制御のための高容量エアを提供します。3730-3 は、本質安全防爆、保護被覆、増分安全などの防爆認証を取得しています。統合された温度センサーと稼働時間カウンターは、追加の診断情報を提供します。また、2 つの標準的なプログラム可能な位置アラームと、障害アラーム接点またはオプションのアナログ位置トランスミッタを介して発行されるメッセージ付きの自己診断機能も含まれています。典型的な産業分野には、石油・ガス、化学処理、精製、発電、水処理、および一般的な産業プロセス制御が含まれます。ベンチマークとなる制御性能、EXPERTplus 診断機能、将来性のあるモジュラー設計の組み合わせにより、3730-3 はバルブ自動化、プラント効率、および予測メンテナンスのための信頼性の高い選択肢となります。

技術仕様

適用産業

1. 石油・ガス処理

2. 化学・石油化学プラント

3. 発電

4. 水・廃水処理

5. 製紙工場

6. 精製・パイプライン圧力調整

7. 医薬品製造

8. 一般的な産業プロセス制御

これらの産業では、生産効率と安全性を維持するために、正確なバルブ位置決め、信頼性の高い通信、高度な診断機能が必要です。3730-3 は、厳しい通過時間要件、過酷な環境条件、スロットルサービスを伴うアプリケーションに特に適しています。非接触トラベルセンシング技術は、サービス寿命を延ばし、Samson およびサードパーティ製の空圧アクチュエータの両方に最適です。HART 通信と EXPERTplus 診断機能により、オペレーターは危険区域に入ることなくバルブの状態データ、パフォーマンス傾向、診断アラートにアクセスでき、安全性を向上させ、予測メンテナンスを可能にします。

一般的な問題

1. ポジショナが入力信号に応答しない – 4-20 mA ループの導通を確認し、ソースが十分な電流を供給できることを確認し、電気接続が正しいことを確認してください。磁電部品の損傷、供給空気圧の誤り、または空気経路の詰まりを確認してください。

2. バルブ位置が設定値をオーバーシュートまたはラグする – フィードバックレバーのピボット位置が正しいことを確認し、レンジとゼロ調整を確認し、マグネットが磁力を失っていないことを確認してください。

3. ポジショナが振動またはハンチングする – アンプバランスねじの調整を確認し、出力スロットルニードルバルブの開度を減らし、すべてのフィードバック接続が確実でしっかりしていることを確認してください。

4. 直線性不良または大きな誤差 – 取り付けと調整を確認し、空圧システム内の空気漏れを確認し、磁電アセンブリを点検し、すべてのねじが締まっており、ノズル/フラッパーの位置が正しいことを確認してください。

5. 応答が遅いまたは動作が鈍い – ダイヤフラムチャンバー内のリストリクタを清掃し、ノズル/フラッパーの損傷を点検し、空気漏れを確認し、フィードバックスプリングの取り付けを確認し、供給空気圧が適切で圧力レギュレータの流量が十分であることを確認してください。

6. 不安定なフィードバック信号 – トラベルセンサーと接続ケーブルの緩みまたは損傷した接続を確認し、供給空気圧が安定していることを確認してください。

7. 自動キャリブレーションが完了しない – アクチュエータのトラベル、供給空気圧、および非接触トラベルセンサーが正しく配置されていることを確認してください。機械的なバインディングがないことを確認してください。

8. エンクロージャへの湿気浸入 – カバーシール、ケーブルグランド、端子箱を点検してください。IP66 / NEMA 4X の完全性を確認してください。

9. HART 通信が断続的 – ループ配線、シールド、終端、および HART デバイスアドレスを確認してください。制御システムとの DTM/EDD 統合を確認してください。

10. 代替モデル

Samson TROVIS 3730-3

1. Samson 3730-6 (圧力センサー付きアップグレード)

2. Samson 3730-2

3. Samson 3730-4 (PROFIBUS)

4. Samson 3730-5 (FOUNDATION Fieldbus)

5. Samson 3725

6. Samson 4763

7. Fisher DVC6200

8. Fisher DVC2000

9. Masoneilan SVI II AP

10. 選択上の注意: モデルを置き換える前に、取り付けフランジの互換性、アクチュエータのトラベル範囲、入力信号タイプ、通信プロトコル、供給空気圧、およびエンクロージャ保護を確認してください。3730-3 は、シングルアクションまたはダブルアクションの空圧アクチュエータ用に設計されており、古いアナログポジショナの直接交換品として使用できます。TROVIS 3730-3 は指定された代替デバイスであり、3730-3 は近い将来廃止される予定です。
