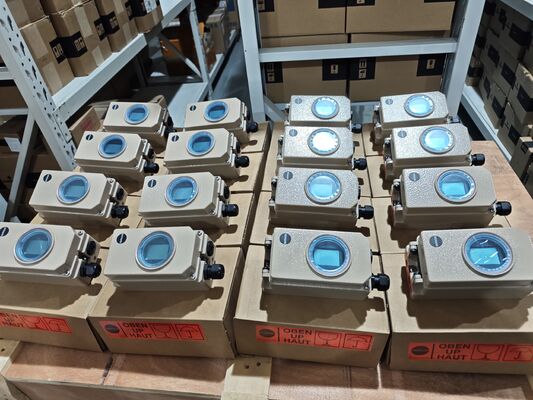

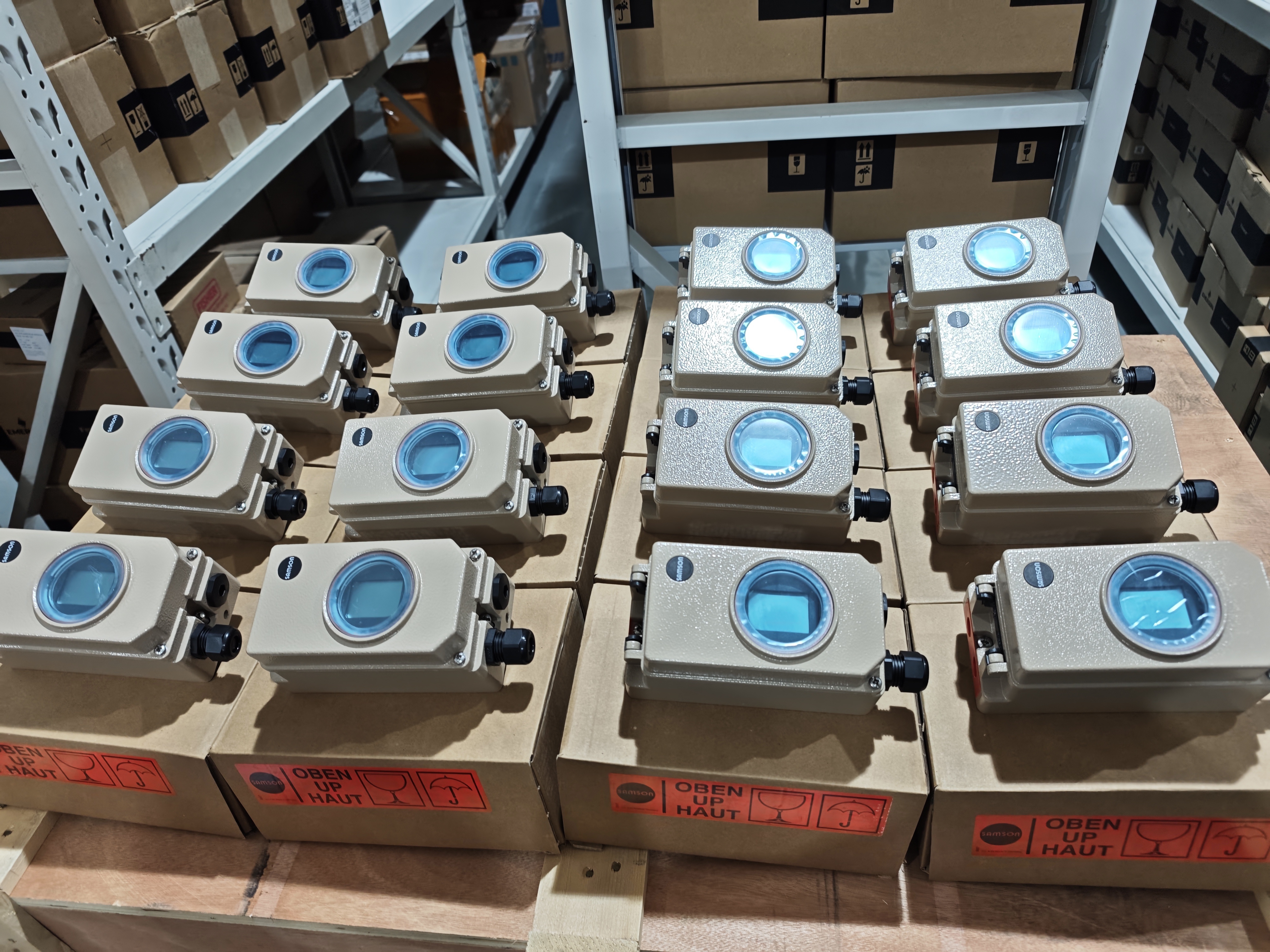

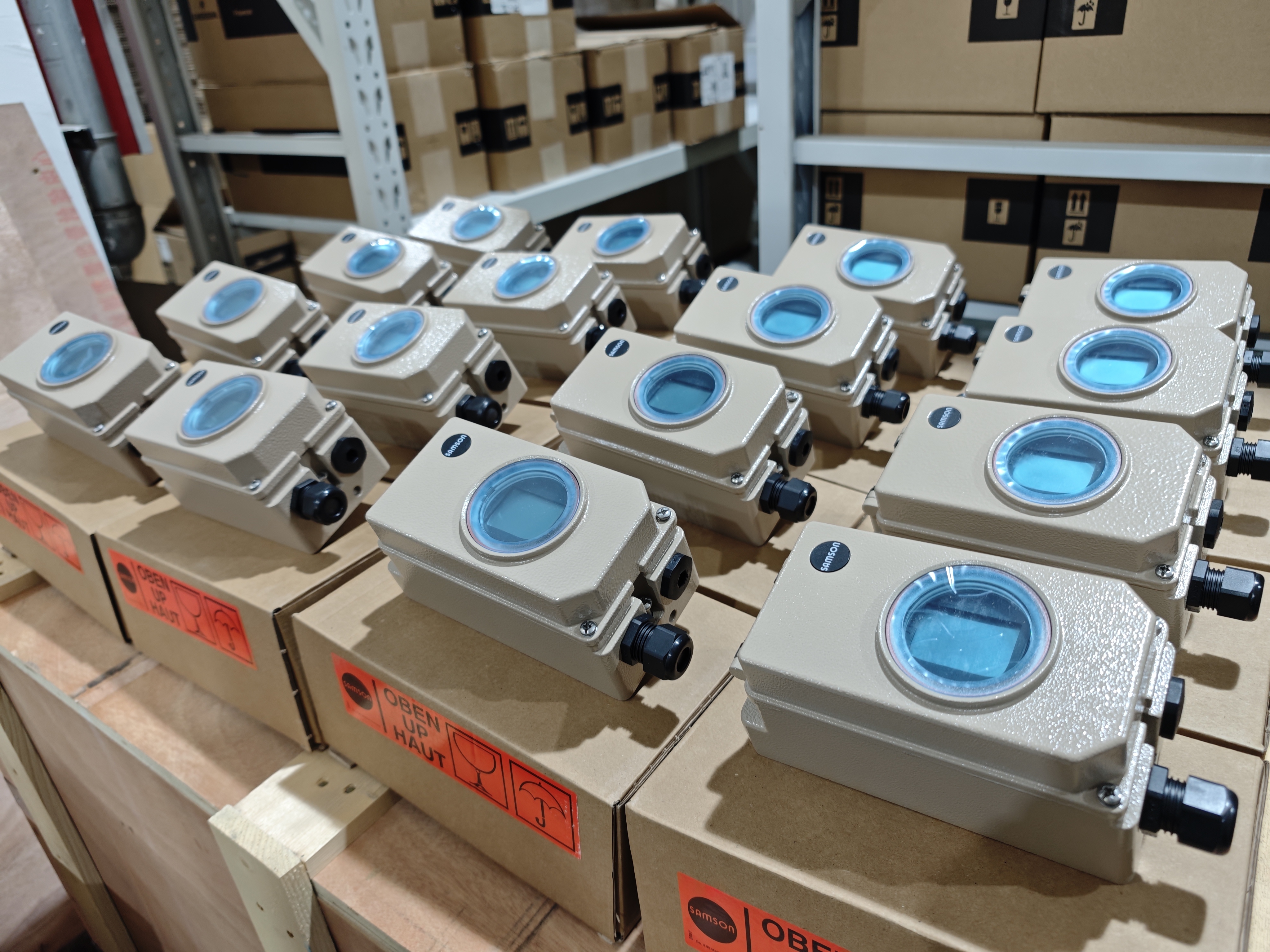

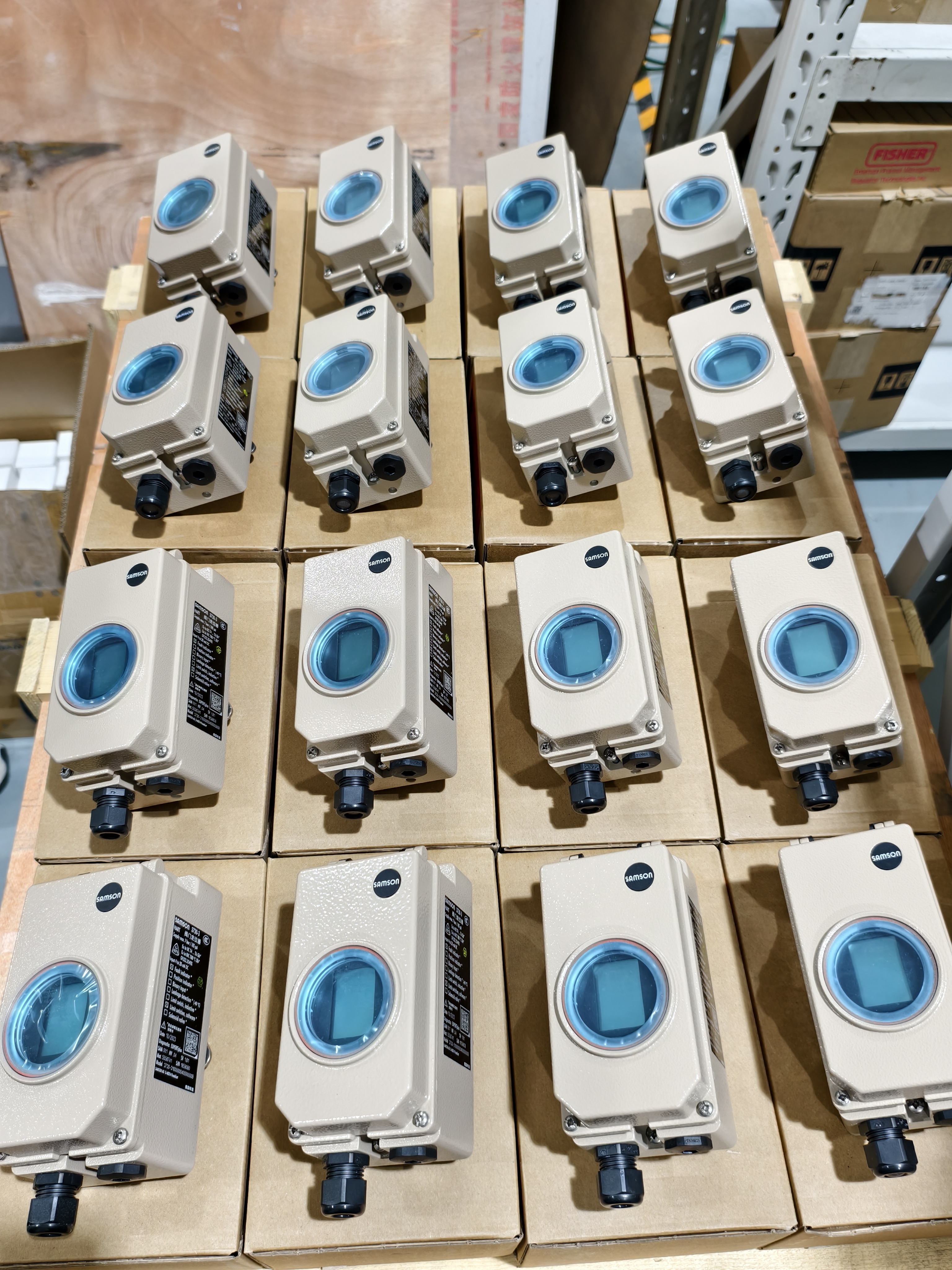

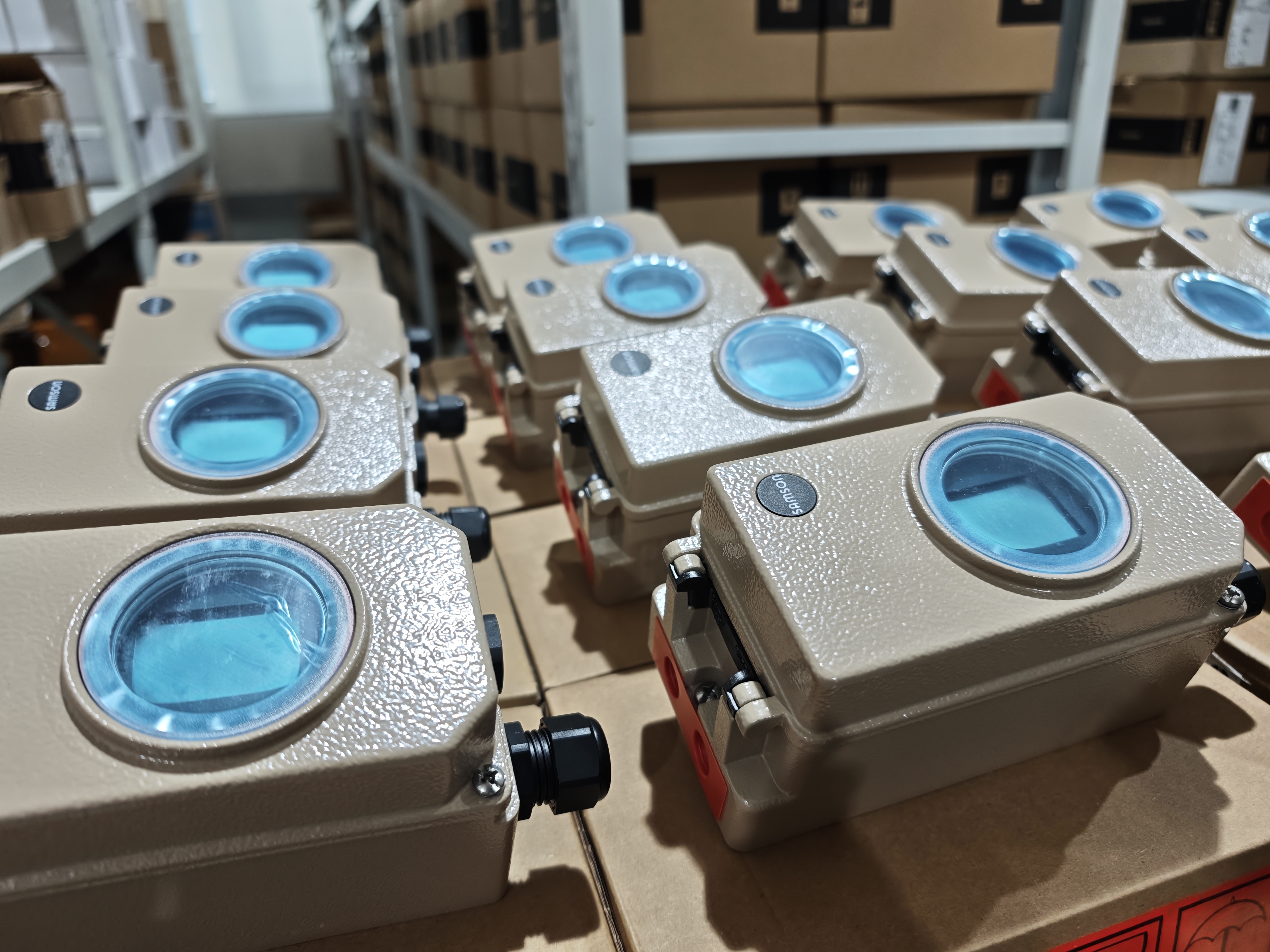

SAMSON 3730-3 電空ポジショナ HARTバルブポジショナ EXPERTplusバルブ診断機能付き

製品概要

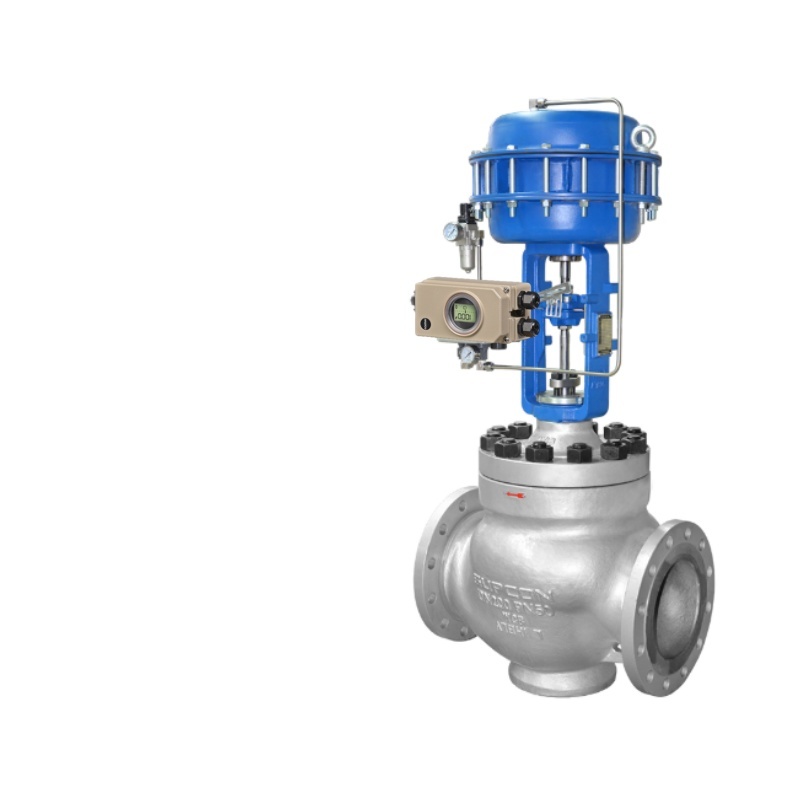

Samson 3730-3 電空ポジショナは、スマートなHART通信対応機器であり、4-20 mA制御信号と空気圧制御バルブの位置との間の所定の割り当てを保証します。シングルアクションまたはダブルアクションポジショナとして利用可能で、リニアおよびロータリーアクチュエータに取り付け可能で、トラベル範囲は3.6～300 mm、開度範囲は24°～100°をサポートします。3730-3は、機械的摩耗を排除し、IEC 60534-6-1、VDI/VDE 3847、VDI/VDE 3845、またはSAMSONインテグラルアタッチメントを備えたアクチュエータへの取り付けを簡素化する非接触トラベルセンシングシステムを使用しています。NAMUR推奨事項NE 107の状態とメッセージを備えたプレーンテキストディスプレイにより、デバイスの状態が一目で明確にわかり、回転可能な表示方向を備えたシンプルなワンノブ、メニュー駆動操作により、あらゆる取り付け位置での迅速なセットアップとキャリブレーションが可能です。この機器はHART 7通信をサポートし、SAM DIGITAL対応であるため、最新の資産管理システムとの統合が可能です。制御バルブ用の統合EXPERTplus診断機能は、予知保全のためのリアルタイムデータを提供し、プロセス実行中にバルブの状態を記録し、必要なメンテナンス作業に関するメッセージを生成します。すべてのパラメータは不揮発性EEPROMに保存され、電源喪失時の設定を保護します。ポジショナは2線式システムで、電気負荷は410 Ωと小さいです。代替初期化モードにより、バルブ位置を変更せずにプラント稼働中に緊急時にポジショナを起動できます。ポジショナには、調整可能なタイトクロージング機能、出力圧力制限、および長期的な精度を維持するための自動ゼロ監視も装備されています。.

ハウジングはダイカストアルミニウムまたはステンレス鋼で構成されており、IP66およびNEMA 4X保護により、ほこり、水の浸入、腐食性雰囲気から保護します。供給空気範囲は1.4～7 bar（20～105 psi）で、ポジショナは高速で安定した制御のための高容量の空気を提供します。3730-3は、本質安全防爆、エンクロージャによる保護、および耐圧防爆を含む防爆認証を取得しています。統合温度センサーと稼働時間カウンターは、追加の診断情報を提供します。このデバイスには、2つの標準的なプログラム可能な位置アラームと、障害アラーム接点またはオプションのアナログ位置トランスミッタを介して発行されるメッセージを備えた自己診断機能も含まれています。代表的な産業には、石油・ガス、化学処理、精製、発電、水処理、および一般的な産業プロセス制御が含まれます。ベンチマークとなる制御性能、EXPERTplus診断機能、および将来性のあるモジュラー設計の組み合わせにより、3730-3はバルブ自動化、プラント効率、および予知保全のための信頼性の高い選択肢となります。

技術仕様

適用産業

1. 石油・ガス処理

2. 化学・石油化学プラント

3. 発電

4. 水・廃水処理

5. 製紙工場

6. 精製・パイプライン圧力調整

7. 医薬品製造

8. 一般的な産業プロセス制御

これらの産業では、生産効率と安全性を維持するために、正確なバルブ位置決め、信頼性の高い通信、高度な診断機能が必要です。3730-3は、厳しいトランジットタイム要件、厳しい環境条件、およびスロットルサービスでのアプリケーションに特に適しています。非接触トラベルセンシング技術は、耐用年数を延ばし、Samsonおよびサードパーティ製の空気圧アクチュエータの両方に最適です。HART通信とEXPERTplus診断機能により、オペレーターは危険区域に入ることなくバルブの状態データ、パフォーマンス傾向、および診断アラートにアクセスでき、安全性を向上させ、予知保全を可能にします。

一般的な問題

1. ポジショナが入力信号に応答しない – 4-20 mAループの導通を確認し、ソースが十分な電流を供給できることを確認し、電気接続が正しいことを確認してください。磁気電気部品の損傷、供給圧力が不適切、または空気経路の詰まりを確認してください。

2. バルブ位置が設定値をオーバーシュートまたはラグする – フィードバックレバーのピボット位置が正しいことを確認し、レンジとゼロ調整を確認し、マグネットが磁力を失っていないことを確認してください。

3. ポジショナが振動またはハンチングする – アンプバランスネジの調整を確認し、出力スロットルニードルバルブの開度を減らし、すべてのフィードバック接続が確実でしっかりしていることを確認してください。

4. 直線性不良または大きな誤差 – 取り付けと調整を確認し、空気圧システム内の空気漏れを確認し、磁気電気アセンブリを点検し、すべてのネジが締まっており、ノズル/フラッパーの位置が正しいことを確認してください。

5. 応答が遅いまたは動作が鈍い – ダイヤフラムチャンバー内のリストリクタを清掃し、ノズル/フラッパーの損傷を点検し、空気漏れを確認し、フィードバックスプリングの取り付けを確認し、供給圧力が適切であり、圧力レギュレータの流量が十分であることを確認してください。

6. 不安定なフィードバック信号 – トラベルセンサーと接続ケーブルの緩みまたは損傷した接続を確認し、供給空気圧が安定していることを確認してください。

7. 自動キャリブレーションが完了しない – アクチュエータのトラベル、供給圧力を確認し、非接触トラベルセンサーが正しく配置されていることを確認してください。機械的なバインディングがないことを確認してください。

8. 空気漏れまたは圧力低下 – 空気供給接続、リレー、およびアクチュエータの配管に漏れがないか点検してください。供給空気圧が1.4～7 barの間であることを確認してください。

9. エンクロージャへの湿気の浸入 – カバーシール、ケーブルグランド、および端子箱を点検してください。IP66 / NEMA 4Xの完全性を確認してください。

10. HART通信が断続的 – ループ配線、シールド、終端、およびHARTデバイスアドレスを確認してください。制御システムとのDTM/EDD統合を確認してください。

交換モデル

1. Samson TROVIS 3730-3

2. Samson 3730-6（圧力センサー付きアップグレード）

3. Samson 3730-2

4. Samson 3730-4（PROFIBUS）

5. Samson 3730-5（FOUNDATION Fieldbus）

6. Samson 3725

7. Samson 4763

8. Fisher DVC6200

9. Fisher DVC2000

10. Masoneilan SVI II AP

選択上の注意：モデルを置き換える前に、取り付けフランジの互換性、アクチュエータのトラベル範囲、入力信号タイプ、通信プロトコル、供給圧力、およびエンクロージャ保護を確認してください。3730-3は、シングルアクションまたはダブルアクションの空気圧アクチュエータ用に設計されており、古いアナログポジショナの直接交換品として使用できます。TROVIS 3730-3は指定された交換デバイスであり、3730-3は近い将来廃止される予定です。.
