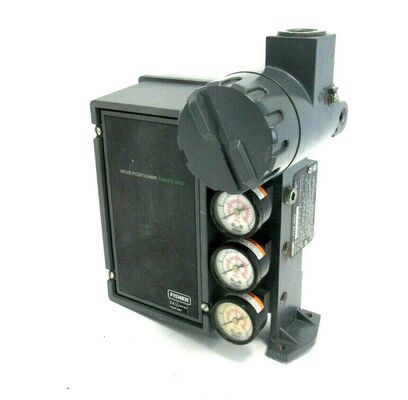

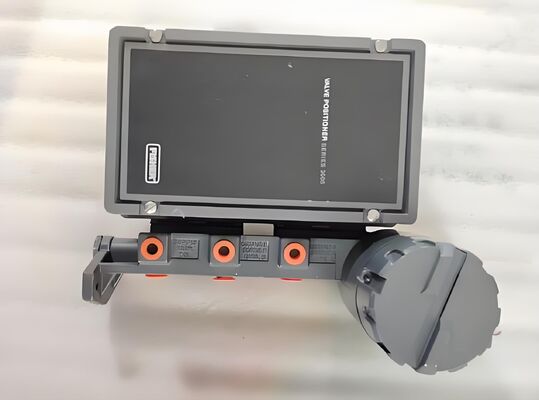

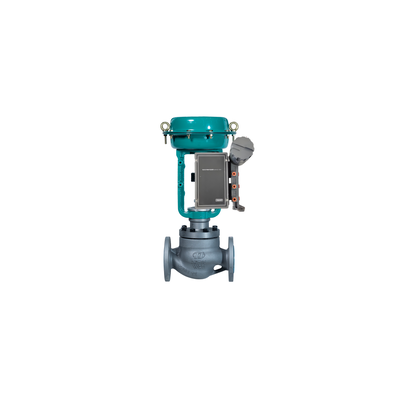

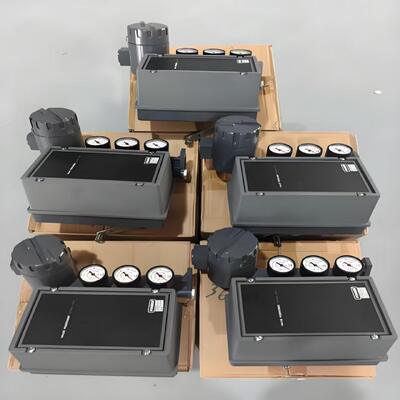

Fisher 3620J 電空バルブポジショナ、一体型バイパスバルブおよび4-20 mA DC精密制御用フォースバランス設計

製品概要

Fisher 3620J 電空式バルブポジショナは、フィールドで実績のあるフォースバランス型計器で、4-20 mA DC 電気入力信号を使用してダイアフラム駆動のスライディングステム制御バルブを位置決めするように設計されています。電気制御信号をアクチュエータへの比例空気圧出力に変換し、スロットルおよびオン/オフサービスで正確かつ再現性の高いバルブ位置決めを保証します。3620J は、ノズル/フラッパーおよびリレー機構と一体型 I/P コンバータモジュールを組み合わせて使用し、高速応答と高周波安定性を提供します。コンパクトで堅牢な構造により、あらゆる位置に取り付けることができ、振動に対する優れた耐性を備えているため、過酷なプラント環境での信頼性の高いパフォーマンスに不可欠です。ポジショナには一体型バイパスバルブが装備されており、機器をサービスから取り外すことなく、メンテナンス中にバルブを手動操作できます。ゼロおよびスパン調整は簡単に校正できるようにアクセスでき、アクションは追加部品なしでフィールドで直接および逆方向に切り替えることができます。3620J は、標準的な取り付けインターフェイスに準拠した幅広い Fisher およびサードパーティ製空気圧アクチュエータと互換性があります。空気圧セクションはフィールドで実績があり、シンプルであるため、計装技術者にとってメンテナンスとトラブルシューティングは簡単です。

ハウジングはダイカストアルミニウム製ケースで、耐腐食性仕上げが施されており、標準で IP54 保護を提供します。供給圧力範囲は最大 100 psi (6.9 bar) で、出力圧力は供給圧の 95% に達します。定常状態の空気消費量は少なく、エネルギー効率に貢献します。動作温度範囲は -40 ～ +71℃ (-40 ～ +160°F) です。3620J は、ATEX、CSA、FM などの危険区域設置用の認証を取得しており、本質安全防爆型および耐爆型のバージョンが利用可能です。一般的な産業には、石油・ガス、化学処理、精製、発電、水処理、および一般的な産業プロセス制御が含まれます。フォースバランスの信頼性、一体型バイパス、電空入力、および広範な認証カバレッジの組み合わせにより、3620J はバルブ自動化の信頼性の高い選択肢となります。特に、実績があり、シンプルな電空ポジショナが好まれるアプリケーションに適しています。

技術仕様

アプリケーション産業

1. 石油・ガス処理

2. 化学・石油化学プラント

3. 発電

4. 水・廃水処理

5. パルプ・製紙工場

6. 精製およびパイプライン圧力調整

7. 製薬製造

8. 一般的な産業プロセス制御

これらの産業では、要求の厳しい環境での正確なバルブ位置決めと信頼性の高い操作が必要です。3620J は、ダイアフラム駆動のスライディングステムバルブのスロットルサービスに特に適しており、フォースバランス設計と振動耐性により安定した制御を保証します。一体型バイパスバルブは、ポジショナをサービスから取り外すことなく手動操作を可能にすることで、メンテナンスを簡素化します。広範な認証ポートフォリオにより、3620J は危険区域だけでなく、通常のプラント場所にも展開できます。ポジショナは、標準的な取り付けインターフェイスに準拠した Fisher およびサードパーティ製空気圧アクチュエータとの使用のために設計されています。

一般的な問題

1. ポジショナが入力信号に応答しない – 4-20 mA ループの導通を確認し、入力インピーダンスを確認し、供給圧力が十分であることを確認し、I/P コンバータおよびノズル/フラッパーアセンブリの汚染を点検してください。

2. バルブが設定点変更でストロークしない – 空気圧接続と供給圧力を確認してください。正しい入力信号が機器に到達していること、およびバイパスバルブが閉じていることを確認してください。

3. ポジショナが振動またはハンチングする – リレーおよびノズル調整を調整し、フィードバックリンケージが固定されていることを確認し、アクチュエータが大きすぎないことを確認してください。

4. 直線性不良または大きな誤差 – フィードバックリンケージのジオメトリと範囲調整を確認し、空気漏れを確認し、ノズル/フラッパーの摩耗を点検してください。

5. 応答が遅い – リストリクタとノズルを清掃し、リレーと I/P コンバータを点検し、漏れを確認し、供給圧力が十分であることを確認してください。

6. 不安定な出力圧力 – 供給空気圧の安定性を確認し、ノズル/フラッパーのギャップを点検し、フォースバランスフィードバックスプリングの張力を確認してください。

7. 校正が完了しない – 3620J は手動校正を使用します。バルブトラベルが定格範囲内にあることを確認し、フィードバックレバーの位置を確認し、ノズル方向を確認してください。

8. 空気漏れまたは圧力低下 – 空気供給接続、リレー、およびアクチュエータチューブを点検してください。供給圧力が最大 100 psi であることを確認してください。

9. エンクロージャへの湿気侵入 – カバーシール、ケーブルグランド、および端子箱を点検してください。IP54 の完全性を確認し、必要に応じて IP65 アップグレードを検討してください。

10. 高振動環境での不安定な動作 – 取り付けがしっかりしていることを確認し、フィードバックリンケージ接続の緩みを確認し、剛性のある取り付け位置を確認してください。

交換モデル

1. Fisher 3582 空気圧バルブポジショナ

2. Fisher 3610J 電空式バルブポジショナ

3. Fisher 3620J 電空式バルブポジショナ

4. Fisher 3660 バルブポジショナ

5. Fisher 3661 バルブポジショナ

6. Fisher DVC2000 デジタルバルブポジショナ

7. Fisher DVC6200 デジタルバルブポジショナ

8. Masoneilan SVI II AP

9. Samson 3730-3

10. KOSO EP800

選択上の注意: モデルを置き換える前に、取り付けフランジの互換性、アクチュエータタイプ、ストローク範囲、入力信号タイプ、供給圧力、およびエンクロージャ保護を確認してください。3620J は、標準的な取り付けインターフェイスを備えた単動式ダイアフラムアクチュエータに適合します。デジタル通信と高度な診断については、Fisher DVC シリーズへのアップグレードを検討してください。
