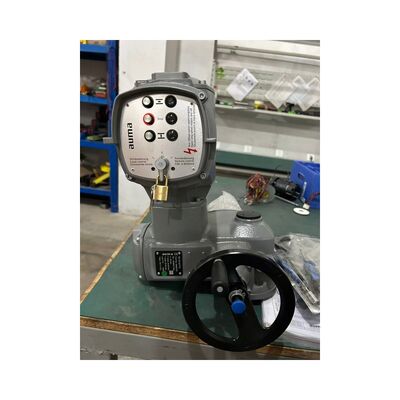

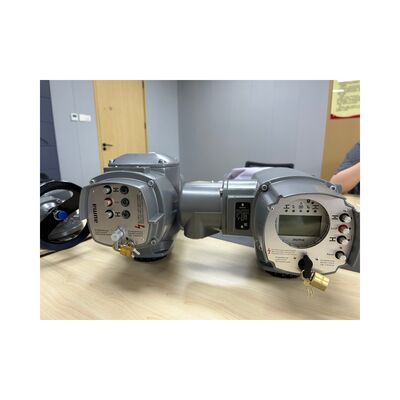

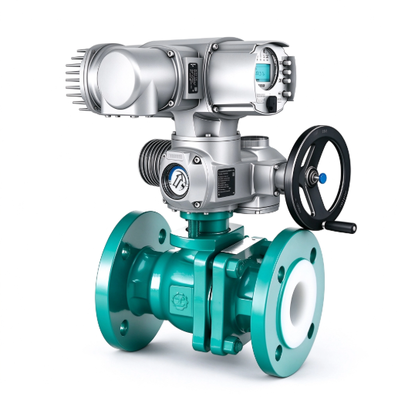

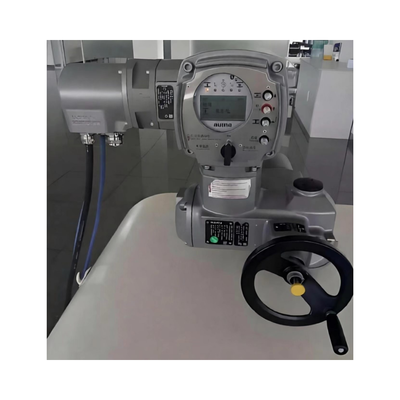

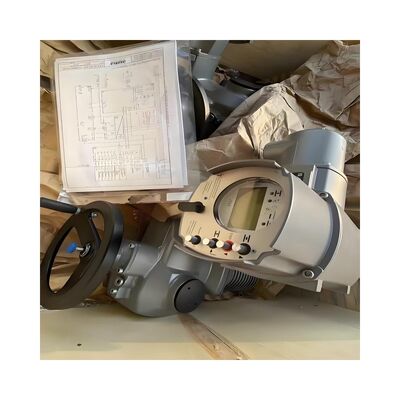

AUMA SAシリーズ多回転電動アクチュエータパッケージは、SA多回転アクチュエータと一体型アクチュエータ制御（AMまたはACシリーズ）を1つの工場で組み立て・テスト済みのユニットに組み合わせた、完全なバルブ自動化システムです。アクチュエータ、制御ユニット、フィードバックコンポーネント、電気インターフェースを個別に適合させる必要がなく、試運転時間を短縮するために調整されたパッケージとして供給されます。このパッケージは、10 Nmから32,000 Nmのトルク出力と4 rpmから180 rpmの出力速度を備えた堅牢なウォームギアドライブを中心に構成されており、構成に応じて3相AC、1相AC、またはDCモーターで駆動されます。リミットおよびトルクセンシングが統合されており、ハンドホイールによるローカル操作で手動オーバーライドが可能です。アクチュエータは、シンプルな開閉ユニットからフィールドバスインターフェースと運転データロギングを備えたマイクロ制御バージョンまで、さまざまな制御と組み合わせることができます。
ハウジングは標準でIP67定格、オプションでIP68が利用可能で、ほこり、水の浸入、一時的な浸漬に対する保護を提供します。動作周囲温度範囲は-30℃から+70℃で、屋外、洗浄、過酷な産業環境に適しています。腐食保護は、高抵抗用途のKSクラス要件を満たしています。利用可能な制御オプションには、基本的な開閉用途向けのAMシリーズと、高度な診断、フィールドバス通信（Profibus、Modbus、Foundation Fieldbus）、および資産管理統合向けのACシリーズが含まれます。認証には、危険区域での使用のためにATEX、IECEx、FM、CSAが含まれる場合があり、選択された構成ではSIL 2およびSIL 3機能が利用可能です。SAシリーズは、信頼性の高いバルブ自動化と長寿命が不可欠な水処理、発電、石油・ガス、化学処理、海洋用途で広く展開されています。
| パラメータ | 仕様 |
|---|---|
| 製品タイプ | 多回転電動アクチュエータ |
| シリーズ | SAシリーズ |
| トルク範囲 | 10 Nm – 32,000 Nm |
| 出力速度 | 4 rpm – 180 rpm (50 Hz) |
| モータータイプ | 3相AC / 1相AC / DC |
| デューティタイプ（標準） | S2 – 15分（開閉、クラスAおよびB） |
| デューティタイプ（オプション） | S2 – 30分 |
| エンクロージャー保護 | IP67標準 / IP68オプション |
| 周囲温度 | -30℃～+70℃ |
| 腐食保護 | KSクラス |
| 手動操作 | ハンドホイール |
| リミットセンシング | 統合リミットおよびトルクセンシング |
| 位置トランスミッター | 4–20 mA（オプション） |
| 電気接続 | AUMAプラグ/ソケットコネクタ（端子オプション） |
| バルブアタッチメント | ISO 5210 / DIN 3210 |
| 制御オプション | AMシリーズ（基本） / ACシリーズ（高度診断、フィールドバス） |
| フィールドバスインターフェース | Profibus、Modbus、Foundation Fieldbus（オプション） |
| 認証 | ATEX、IECEx、FM、CSA（オプション） |
| 機能安全 | 最大SIL 2標準 / SIL 3（AC 01.2 SIL付き）（選択構成） |
| 動作温度（バルブ） | 最大70℃推奨 |
水および廃水処理
発電（火力、水力、原子力）
石油・ガス生産および輸送
化学および石油化学処理
パルプ・製紙
鉱業および鉱物
海洋および造船
食品および飲料加工
これらの産業では、ゲートバルブ、グローブバルブ、バタフライバルブ、スルーシングゲートの開閉および位置決めデューティに信頼性の高いバルブ自動化が必要です。SAシリーズは、適切な制御と認証で正しく構成されていれば、高サイクル動作、リモート設置、危険区域環境に対応できます。長期間の信頼性を確保するためには、適切な取り付け、空気品質（空気圧アクセサリを使用する場合）、および電気保護が重要です。
アクチュエータがコマンドに応答しない — 制御ユニットの電源、セレクタースイッチの位置（LOCAL/REMOTE）、フィールドバス通信ステータスを確認してください。
運転中のトルクフォルト表示 — バルブのシート、ステムの整合性、トルク制限設定を確認してください。RESETボタンまたはフィールドバスコマンドでリセットしてください。
サーマルフォルトトリップ — モーター保護が作動しました。冷却期間を設け、デューティサイクルと周囲温度を確認し、モーターサイズを検証してください。
リミットスイッチがトリップしない — リミットセンシング機構を点検し、トラベル設定を確認し、機械的な障害がないか確認してください。
ハンドホイールが係合しない — 手動オーバーライド機構を確認し、クラッチ解除レバーの位置を確認し、内部ギアを確認してください。
位置フィードバックが不正確 — 位置トランスミッターを再調整し、4–20 mAループ配線を確認し、エンコーダー機能を検証してください。
ディスプレイに設定エラーが表示される — パラメータ設定を確認し、バルブデータに対する制御ユニットの設定を確認し、リセットしてください。
フィールドバス通信障害 — バス配線、終端、デバイスアドレス、プロトコル設定を確認してください。
エンクロージャーの浸入または湿気 — シール、ケーブルグランド、プラグ/ソケットコネクタを点検してください。必要に応じてOリングを交換してください。
変調デューティ中のバルブのドリフトまたはハンチング — 制御チューニングを確認し、変調デューティにSARシリーズのアクチュエータが使用されていることを確認し、バルブのトルク要件を点検してください。
AUMA SARシリーズ（変調デューティ）、AUMA SQシリーズ（部分回転）、AUMA SAExシリーズ（防爆）、AUMA SA-UWシリーズ（水中）、Rotork IQ3シリーズ、Rotork IQTシリーズ、SIPOS 7シリーズ、Limitorque MXシリーズ、EIM TECシリーズ、Bernard Sシリーズ、Auma SA 07.2、SA 07.6、SA 10.2、SA 14.2、SA 14.6、SA 16.2、SA 25.1、SA 30.1、SA 35.1、SA 40.1、SA 48.1。
選択上の注意：交換前にトルク要件、出力速度、バルブアタッチメント標準（ISO 5210/DIN 3210）、制御ユニットタイプ、通信プロトコル、危険区域認証を確認してください。
