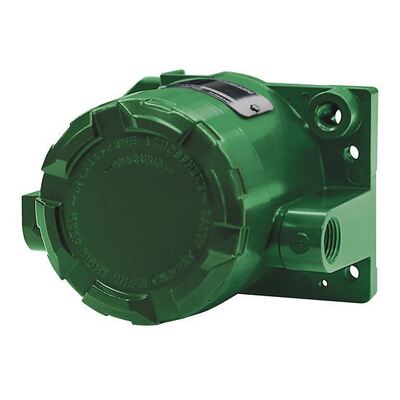

この Fisher FIELDVUE 4400 デジタルポジション送信機 は、回転式およびスライド式ステム バルブ、ベント、ダンパー、その他の可動機器の位置フィードバックを提供します。機器の位置を明確に表示し、追加の診断情報が必要なアプリケーション向けに設計されています。

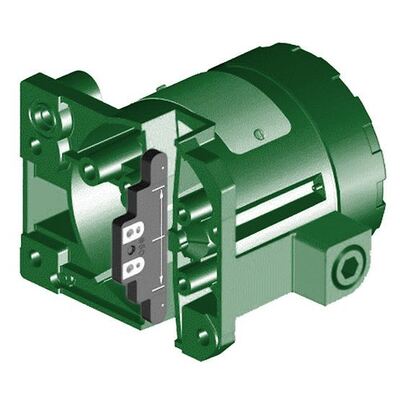

機械的に連動するポテンショメータセンシングを使用する旧型の Fisher 4200 シリーズとは異なり、4400 は磁石アレイを使用した非接触センシング方式を採用しています。この設計により、位置測定における機械的リンケージへの依存が軽減されます。
4400 は 4～20 mA の位置フィードバックを提供し、HART 7 通信をサポートします。診断機能には、サイクルカウント、開閉時間、トラベル積算、ドウェルタイム、現在位置、ストロークタイムが含まれます。
旧型の Fisher 4210 または 4211 機器を保守しているプラントでは、ほとんどのアプリケーションで 4400 が推奨される交換方向となります。注文前に、取り付けキット、バルブトラベル、出力要件、および必要なリミットスイッチ機能を確認してください。
| パラメータ | FIELDVUE 4400 |
|---|---|
| ブランド | Fisher |
| 製品ファミリー | FIELDVUE |
| モデル | 4400 |
| 製品タイプ | デジタルポジション送信機 |
| 位置センシング | 磁石アレイを使用した非接触センシング |
| 測定アプリケーション | 回転式およびスライド式ステム バルブ、ベント、ダンパー、その他の互換性のある可動機器 |
| アナログ出力 | 4～20 mA DC |
| デジタル通信 | HART 7 |
| 電源 | 2線式、ループ電源 |
| リミットスイッチ | 2つの独立したソリッドステートリミットスイッチ、機器設定に従って設定可能 |
| リミットスイッチ定格 | スイッチあたり最大 1 A（指定された動作条件による） |
| 診断 | サイクルカウント、開閉時間、トラベル積算、ドウェルタイム、現在位置、ストロークタイム |
| セットアップ | ローカルプッシュボタンキャリブレーション |
| 安全機能 | SIL 2 対応 |
| 危険場所承認 | 利用可能な構成には、ATEX、CSA、CSAus、IECEx が含まれます。注文した正確なバージョンを確認してください |
選択されたモデルコード、承認、取り付けアクセサリ、およびスイッチ構成は、アプリケーションの要件に対して確認する必要があります。
互換性のあるプロセスバルブおよび隔離バルブの位置フィードバック。
プロセス機器のバルブ位置監視。運用上の決定に信頼性の高いフィードバックが重要なアプリケーションを含む。
発電所システムにおける互換性のある制御バルブおよび隔離バルブの位置監視。
4400 は、単純な開閉表示以上の情報が必要なアプリケーションに対して、連続的な位置フィードバックと診断情報を提供できます。
互換性のある 4～20 mA および HART 構成を使用した制御および監視システムとの統合。
ループ配線、電源条件、機器構成、および制御システム入力を確認してください。配線が選択されたバージョンの要件に従っていることを確認してください。
磁石アレイ、取り付け構成、およびキャリブレーションを点検してください。不適切な取り付けや、フィードバックアセンブリとバルブトラベルの不一致は、位置測定に影響を与える可能性があります。
ループが HART インピーダンス要件を満たしていること、およびホストシステムと機器の設定が互換性があることを確認してください。送信機を交換する前に、配線と通信構成を確認してください。
機器に必要なスイッチ構成が含まれていることを確認してください。設定されたトリップポイント、電源、および外部配線を確認してください。
バルブタイプとトラベルに対応する取り付けキットとフィードバックアレイの選択を確認してください。古い機器が Fisher モデル番号を持っているという理由だけで、交換品が適合すると仮定しないでください。
FIELDVUE 4400 は、ほとんどの Fisher 4200 シリーズポジション送信機の推奨交換方向です。
Fisher 4210: 4210 はレガシー電子ポジション送信機です。既存の取り付けと信号要件を確認した後、4400 を評価してください。
Fisher 4211: 4211 は原子力注文に対してライフサイクルステータスが制限されています。交換の決定は、アプリケーションの規制および調達要件を考慮する必要があります。
Fisher FIELDVUE 4400: 非接触センシング、4～20 mA 出力、HART 7 通信、および追加の診断機能を備えたデジタルポジション送信機。
適切な交換レビューには以下が含まれるべきです:
既存のモデルと完全な製品コード
バルブトラベルと移動タイプ
取り付けキットと磁石アレイ
出力と通信要件
リミットスイッチ機能
危険場所分類
必要な承認
制御システム互換性
既存のモデルと設置情報をレビューし、適切な交換構成を特定するお手伝いができます。
見積もり前に、出力、取り付けキット、フィードバックアレイ、およびスイッチ要件を確認することをお勧めします。
バルブポジショナ、ポジション送信機、制御バルブ、アクチュエータ、および関連する産業用機器を供給しています。
海外のバイヤーの見積もり、製品調整、および配送手配をサポートしています。
交換に関するお問い合わせでは、モデル名だけでなく、互換性に影響を与える詳細に焦点を当てています。
利用可能性は、注文された 4400 の構成、取り付けアクセサリ、承認、および数量によって異なります。
標準構成ユニットと特別構成ユニットでは、納期が異なる場合があります。現在の在庫と推定リードタイムは、購入前に確認する必要があります。
レガシー 4210 および 4211 の要件については、利用可能性は公開されているライフサイクル制限と正確な調達状況によって異なります。
